Амбулаторно-поликлинический центр
Проектная документация разработана для пятиэтажного амбулаторно-поликлинического учреждения со встроенным подземным гаражом. Здание рассчитано на 400 посещений в сутки и включает кабинеты врачей общей практики, общественные зоны первого этажа, инженерные помещения и автостоянку в подвальном уровне.
Проект учитывает медицинское назначение объекта, требования к доступности, пожарной безопасности, вертикальным коммуникациям, инженерным зонам и теплотехническим характеристикам ограждающих конструкций.
Функциональная организация
Медицинские помещения
Основные этажи предназначены для размещения кабинетов врачей общей практики, передаваемых арендаторам для медицинского использования.
Первый этаж
На уровне входа предусмотрены вестибюль, регистратура, гардероб, служба регистрации и общие зоны для посетителей.
Подземный гараж
Встроенная автостоянка включает машино-места для МГН группы М4 с габаритами 6,0 × 3,6 м и въездную рампу.
Основные параметры объекта
| Показатель | Значение | Проектное значение |
|---|---|---|
| Тип документации | проектная документация, стадия П | медицинское учреждение со встроенным паркингом |
| Назначение | амбулаторно-поликлинический центр | лечебно-профилактическое учреждение, Ф3.4 |
| Локация | Псков | проектные материалы 2022 года |
| Этажность | 5 надземных этажей + подвальный этаж | подземный уровень используется под автостоянку и инженерные помещения |
| Размеры в осях | 50,3 × 50,5 м | сложная планировочная схема с криволинейным участком фасада |
| Высота здания | 20,0 м | от уровня земли до верхней отметки |
| Отметка пола 1 этажа | +24,350 | абсолютная отметка ±0,000 |
| Высота этажей | 1-5 этажи — 3,3 м | подвал переменной высоты 2,95-4,2 м |
| Пожарные характеристики | II степень огнестойкости, С0 | класс ответственности II, нормальный |
Конструктивные решения
- Фундамент — монолитная железобетонная плита.
- Каркас — монолитный железобетон: стены, колонны и плиты перекрытия.
- Междуэтажные перекрытия — монолитные железобетонные плиты толщиной 200 мм.
- Вертикальные коммуникации включают лестничные клетки и четыре лифта.
- Один лифт принят для перевозки пожарных подразделений, грузоподъемность 1000 кг.
Фасады и ограждения
- Цоколь — полнотелый кирпич 250 мм, гидроизоляция, ЭППС 100 мм, гранитные плиты 30 мм.
- Навесные фасадные системы — алюминиевый профиль со светопрозрачным и непрозрачным заполнением.
- Основные стены — монолитная ж/б стена 250 мм, минвата 150 мм, воздушный зазор 140 мм.
- Цветовая схема использует темно-серый, охристый и светло-серый оттенки по NCS.
- Витражи и окна — алюминиевые системы с двухкамерными стеклопакетами.
Кровля, инженерия и полы
Кровля
Плоская кровля с внутренним водостоком и электроподогревом воронок. В составе предусмотрены гидроизоляция, уклонообразующий слой, минераловатные плиты 50 + 150 мм и монолитная ж/б плита 200 мм.
Инженерные зоны
В подвальном уровне и на этажах размещаются венткамеры, ИТП, насосные, электрощитовая и технические помещения для эксплуатации здания.
Полы
Для общественных зон принято полиуретановое антистатическое наливное покрытие, для санузлов и технических помещений — керамогранит, для паркинга — бетонное основание с обеспыливанием.
Графические материалы проекта

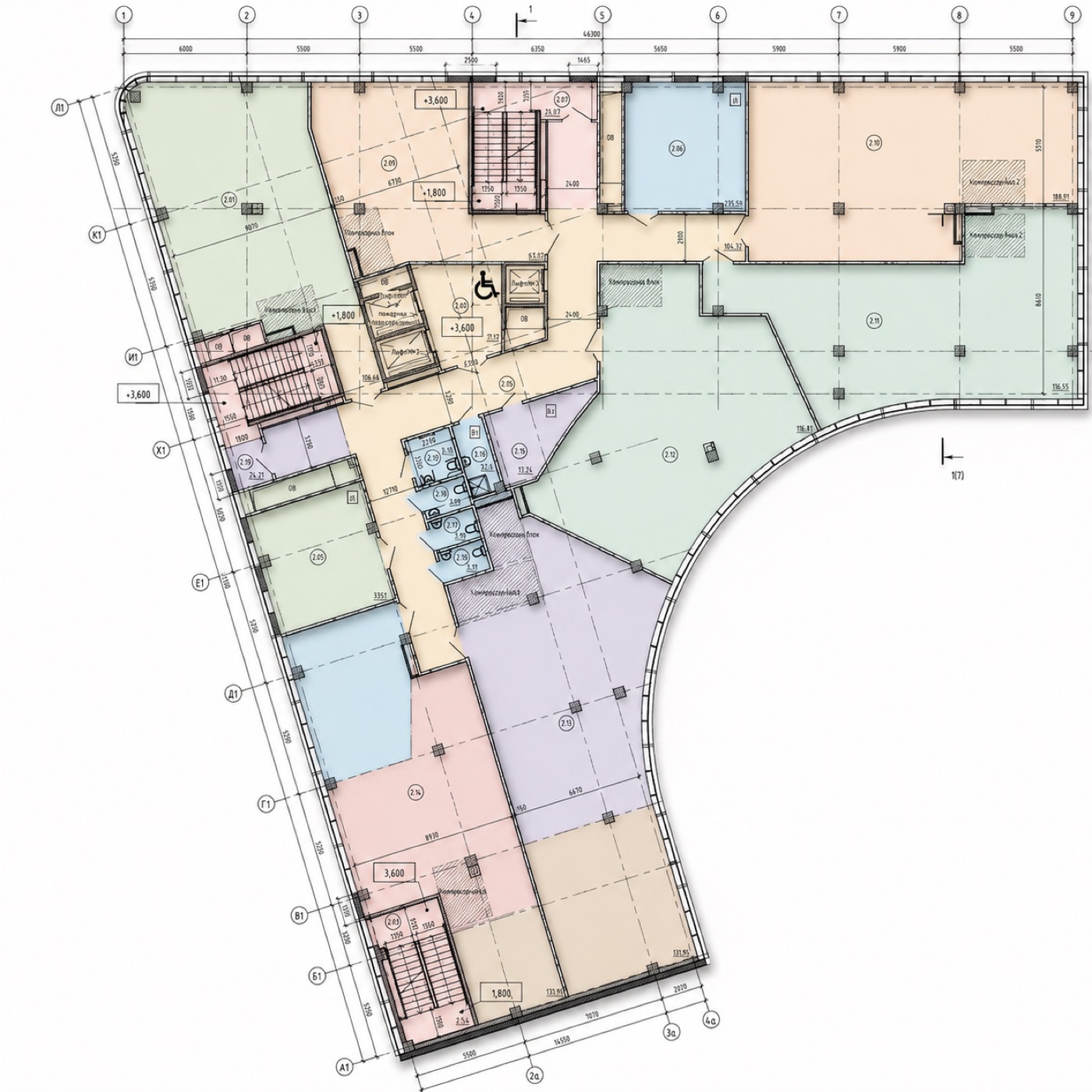

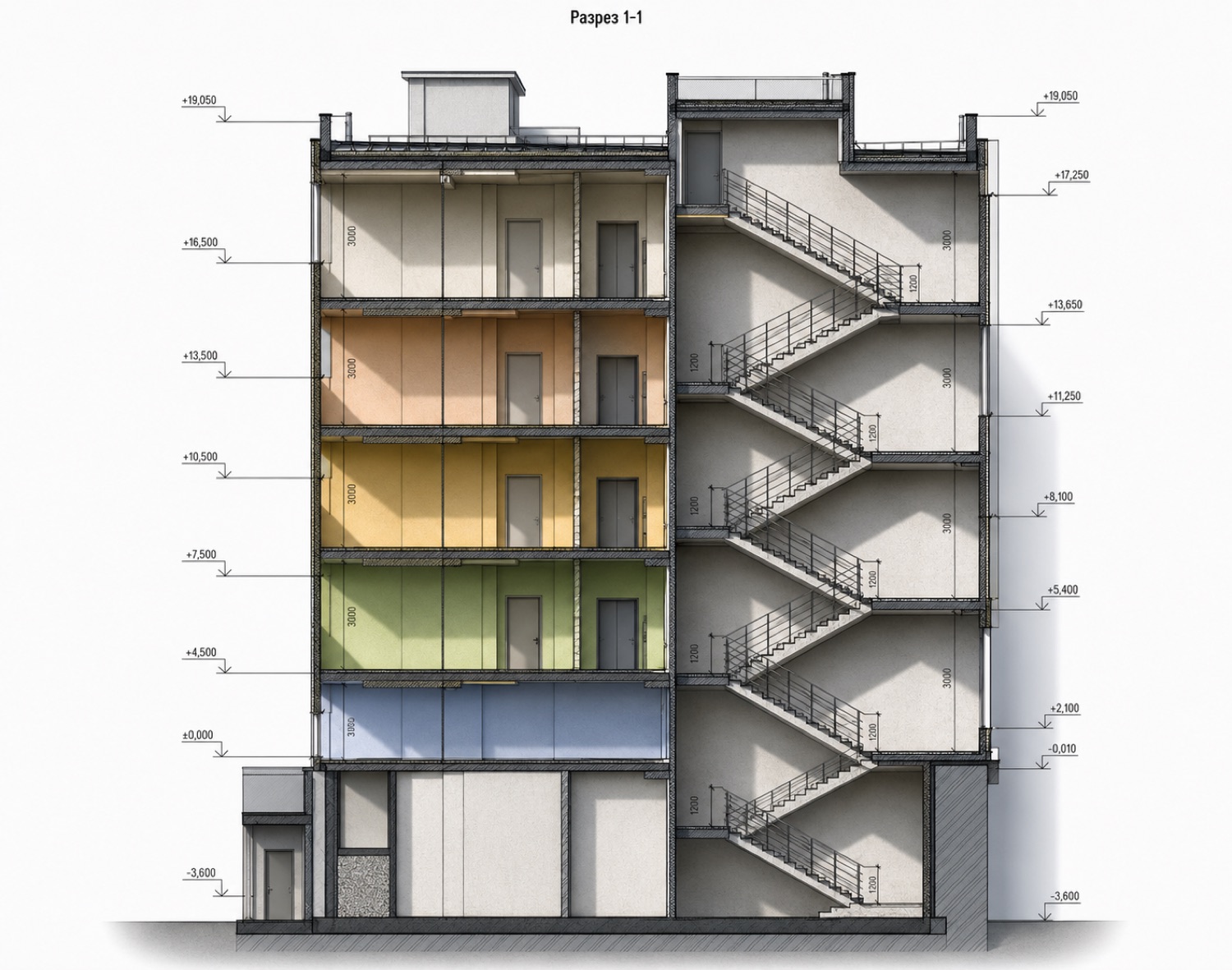

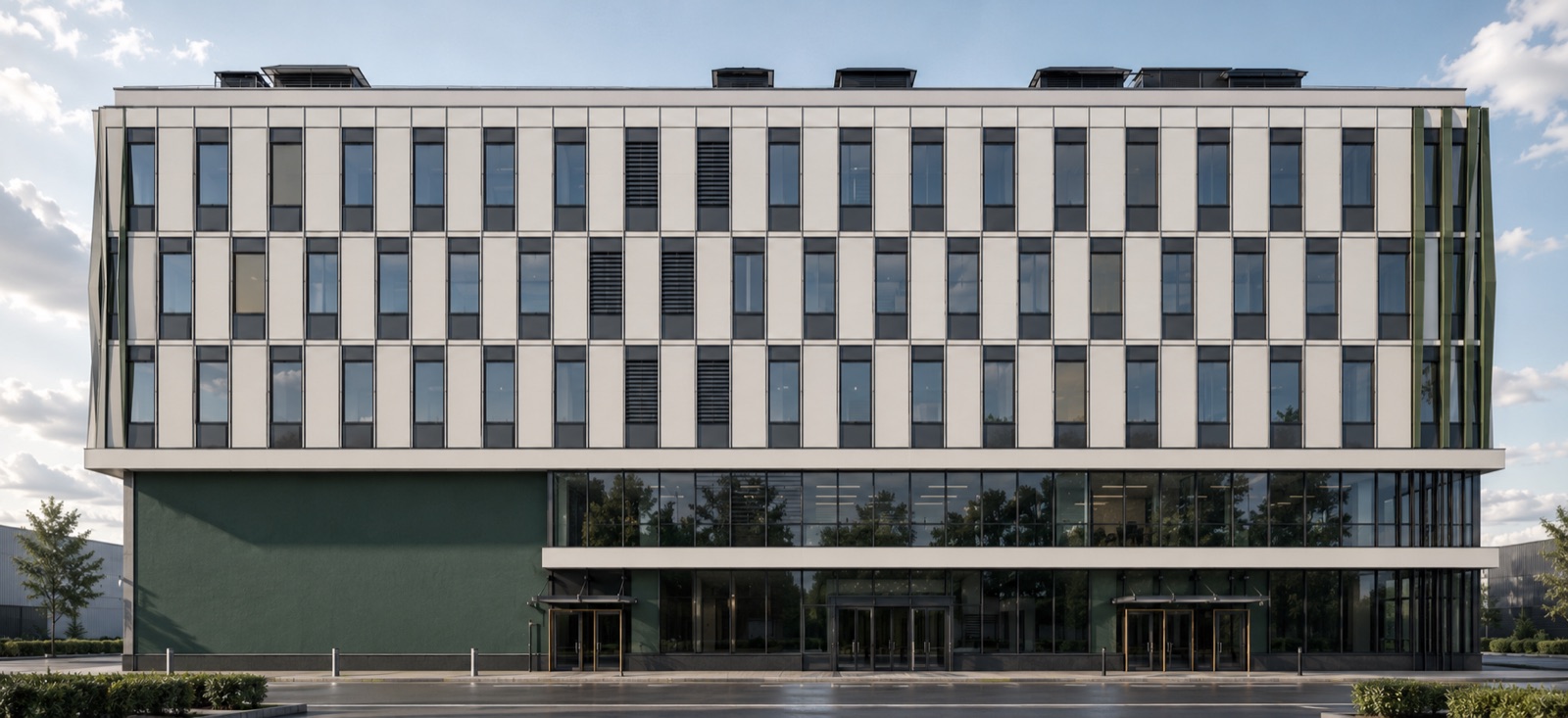

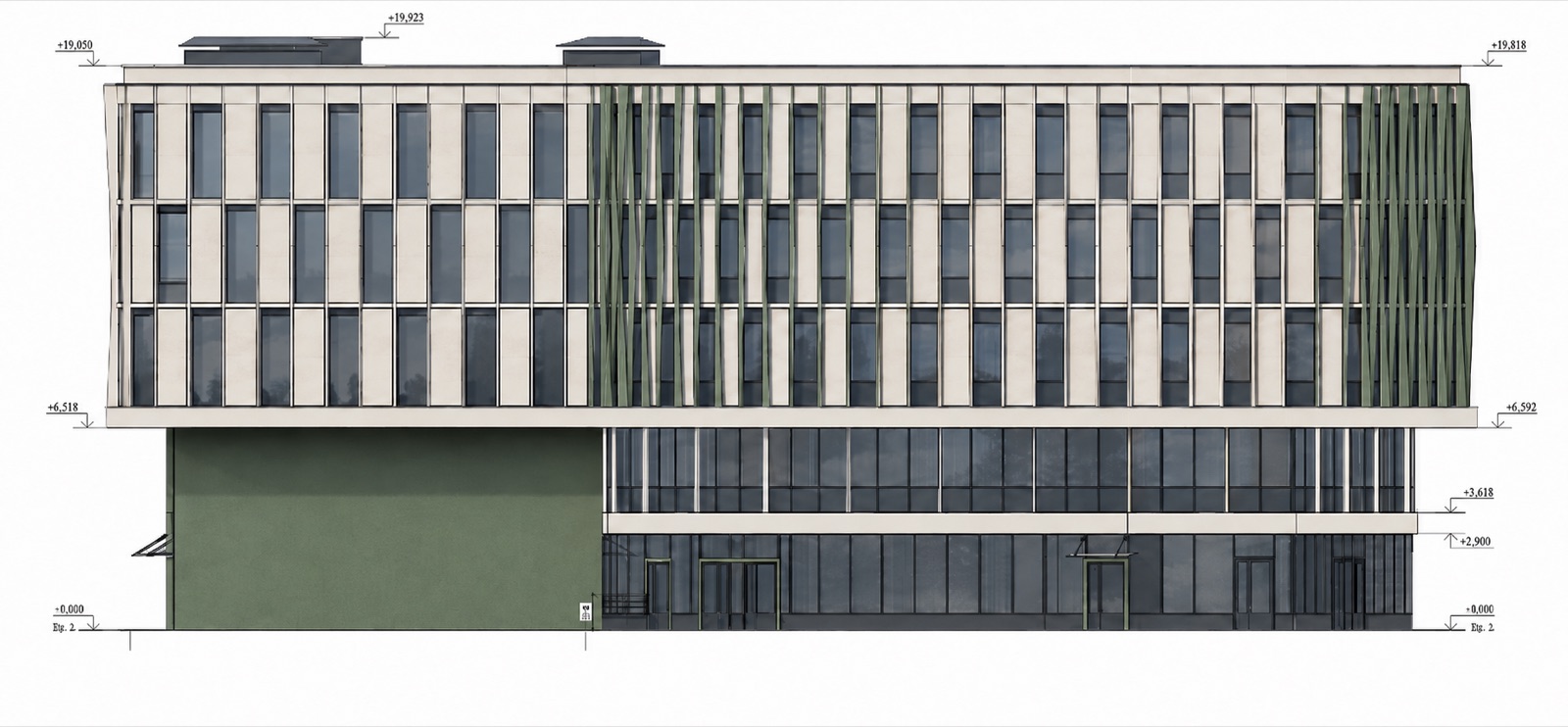

Подборка показывает планировочную схему, разрез, фасадное решение и внешний вид объекта. По материалам можно оценить форму здания, этажность, связь медицинских помещений с инженерными зонами, устройство подземного уровня и характер фасадных систем.
