Два складских здания торгового назначения

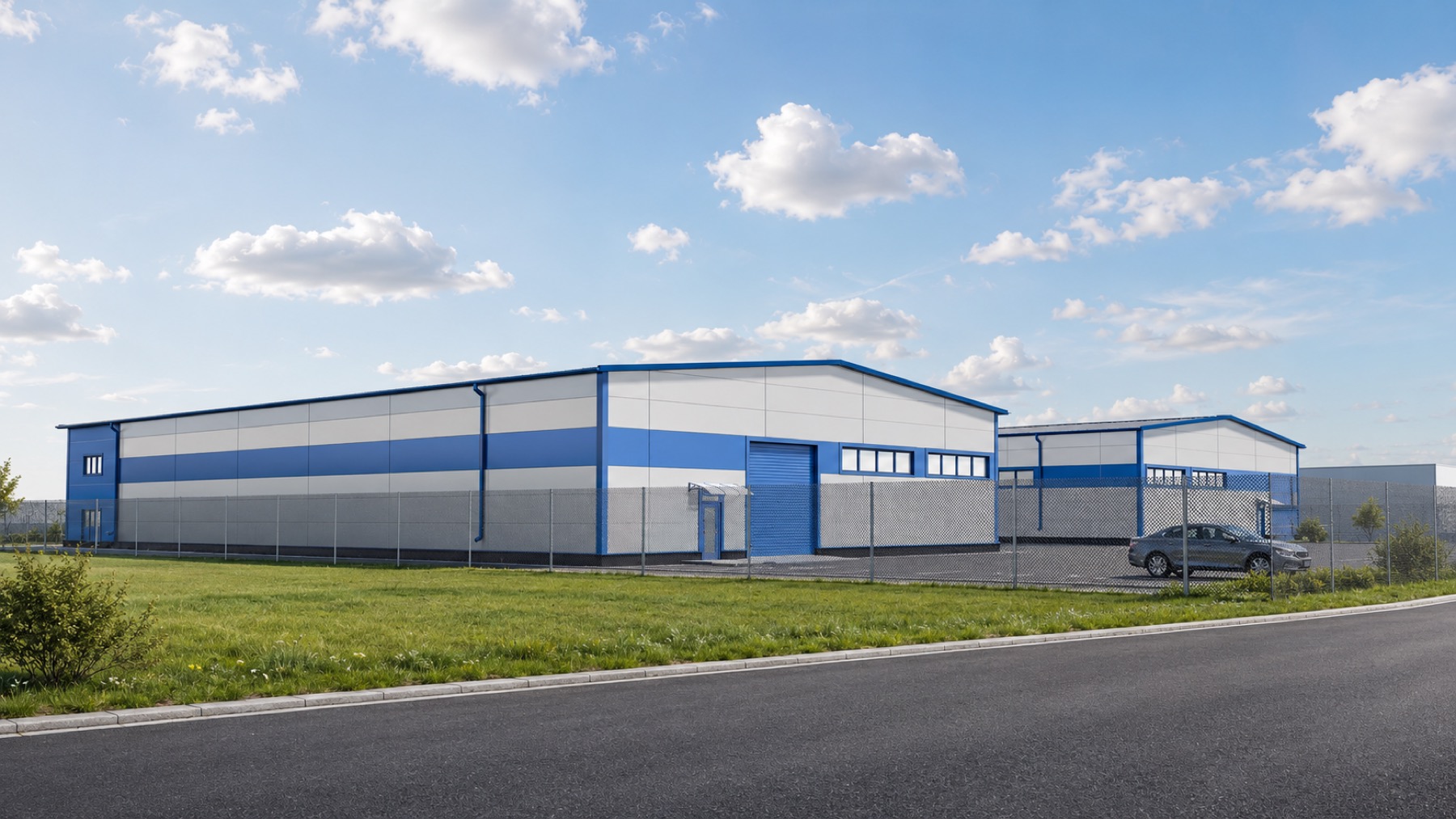

Проектная документация разработана для строительства двух однотипных складских зданий на едином земельном участке. Здания расположены параллельно друг другу, с проездами, разворотными площадками, парковкой и благоустройством территории.
Каждое здание имеет габариты 42,0 × 24,0 м в осях. Внутри предусмотрены основное складское и торговое пространство, антресольный уровень для офисно-бытовых помещений, витражное остекление, утепленные двери и противопожарные секционные ворота.
Состав проектного решения
Генплан

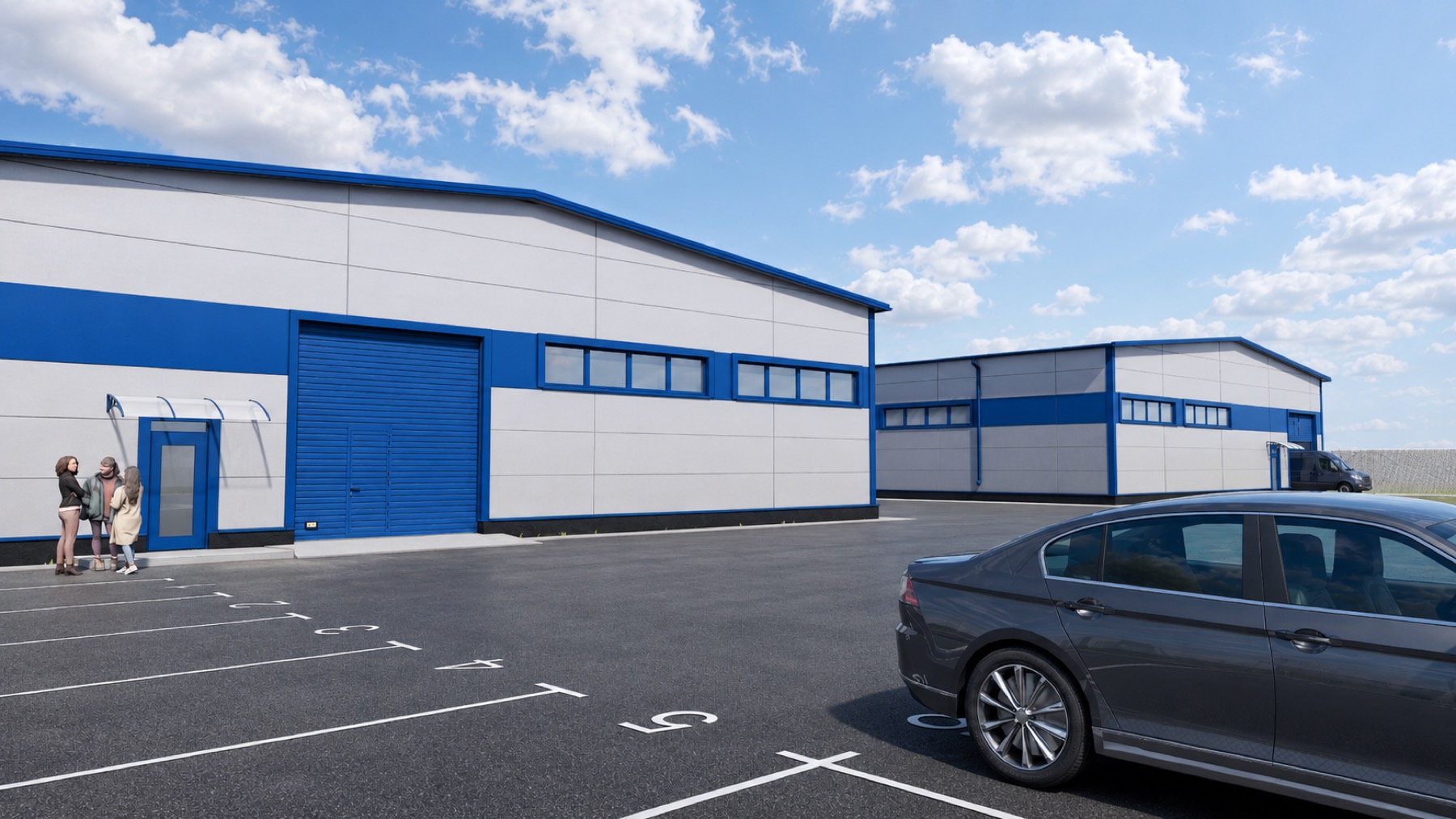

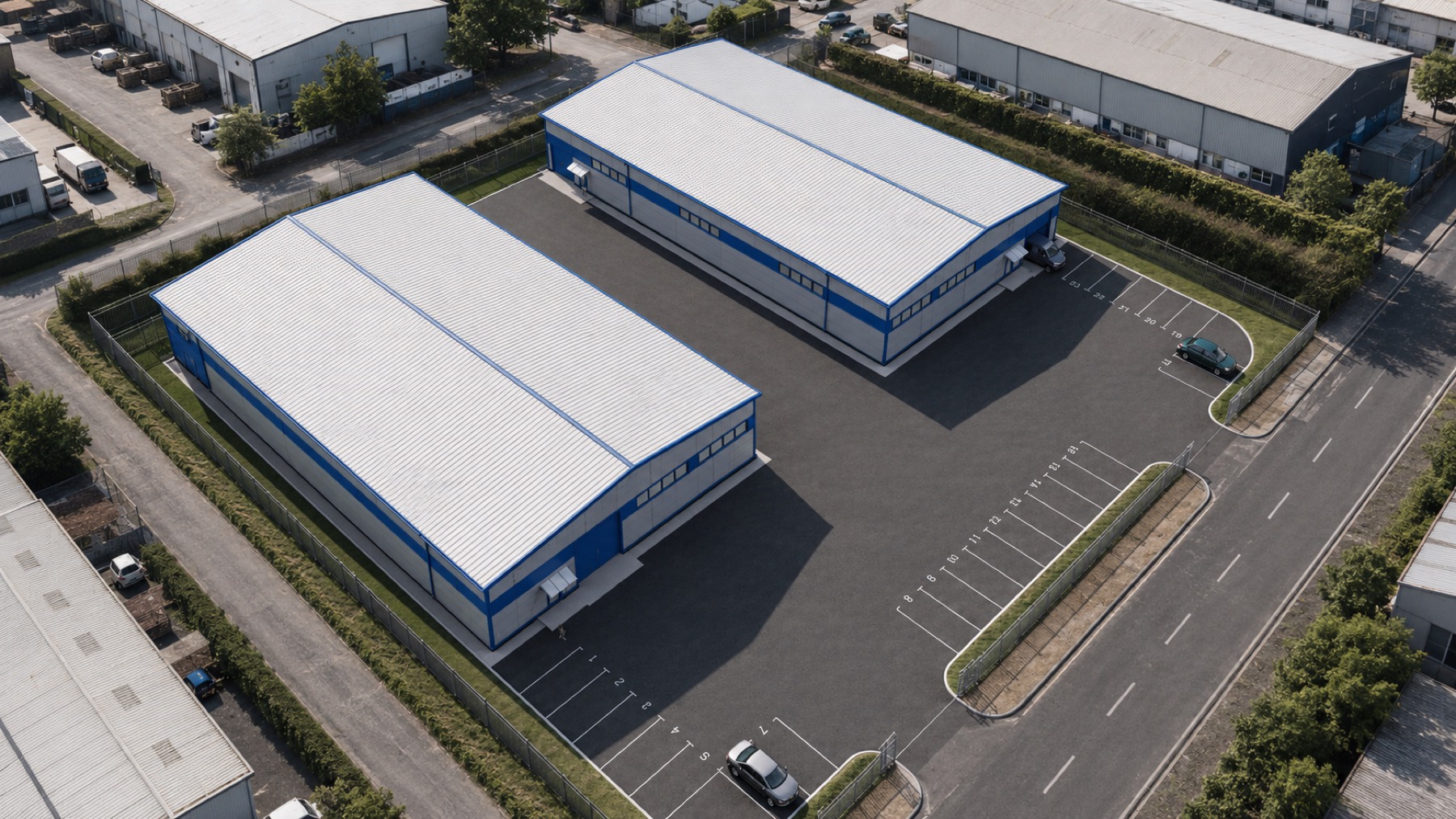

Два здания размещены параллельно. На участке предусмотрены внутренние проезды, разворотные площадки, парковочные места, ограждение и зоны озеленения.
Объем здания
Одноэтажный склад-магазин с антресольным уровнем для офисных и подсобных помещений на отметках +2,700…+4,460.
Фасады
Ограждающие конструкции выполнены из сэндвич-панелей толщиной 100 мм с акцентными элементами RAL 6002 и основным цветом RAL 9006.
Конструктивная схема
- Каркас — металлический: колонны, фермы, связи, балки и ригели.
- Антикоррозионная защита металлоконструкций — грунтовка ГФ-021 за 2 раза.
- Наружные стены — стеновые сэндвич-панели ПС-МВ 100 мм с горизонтальной раскладкой.
- Кровля — двускатная, из кровельных сэндвич-панелей ПС-ПИР 100 мм.
- Фундамент уточняется при разработке раздела конструктивных решений.
Проемы и заполнения
- Витражи — алюминиевый профиль с двухкамерными стеклопакетами, 5 шт. размером 5000 × 1160 мм.
- Ворота — подъемно-секционные, утепленные, противопожарные EI60, с вертикальным подъемом.
- Предусмотрены ворота 3000 × 3300 мм и 4000 × 4300 мм.
- Наружные двери — стальные утепленные 1000 × 2300 мм, 2 шт.
- На путях эвакуации применены двери с уплотнениями и нажимными ручками-штангами.
Основные технико-экономические показатели
| Показатель | Значение | Комментарий |
|---|---|---|
| Объект | два складских здания с благоустройством территории | торговые помещения, магазины и склады-магазины |
| Тип документации | проектная документация, стадия П / РД | комплект для строительства и рабочей детализации |
| Локация | Ленинградская область | климатический район II по СП 131.13330.2020 |
| Год | 2026 | проектные материалы объекта |
| Габариты здания | 42,0 × 24,0 м | для каждого из двух однотипных зданий |
| Этажность | 1 этаж с антресольным уровнем | офисные и подсобные помещения на втором уровне |
| Площадь офисного помещения | 64,09 м² | общая площадь антресольного этажа — 71,10 м² |
| Высотные отметки | 0,000; +2,700 / +3,300; +7,640 | пол 1 этажа, уровень антресоли, верх кровли |
| Срок эксплуатации | не менее 50 лет | по ГОСТ Р 54257-2010 |
Пожарные и климатические параметры
Пожарная безопасность
Класс функциональной пожарной опасности — Ф3.1. Степень огнестойкости — II. Класс конструктивной пожарной опасности — С0.
Климатические данные
Снеговой район — III, ветровой район — II. Температура наиболее холодной пятидневки обеспеченностью 0,98 — -27 °C. Продолжительность отопительного периода — 213 суток.
Теплотехника
В проектной документации выполнены расчеты теплотехники, снеговых и ветровых нагрузок для выбранной конструктивной и фасадной схемы.
Материалы фасада
Цоколь окрашивается фасадной краской по бетону RAL 7021. Основной цвет панелей — RAL 9006, акцентный — RAL 6002, внутренняя поверхность — RAL 9003.
Полы и отделочные решения
- В основном помещении предусмотрено полиуретановое кварцнаполненное покрытие по ровнителю и армированной стяжке.
- В офисной зоне применена керамогранитная плитка по гидроизоляции и самовыравнивающейся стяжке.
- Конструкция пола включает минераловатный утеплитель от 50 мм, профнастил Н75, стяжку и финишное покрытие.
- Металлические элементы ворот, дверей, кронштейнов и водостоков окрашиваются в RAL 6002.
Графические материалы проекта

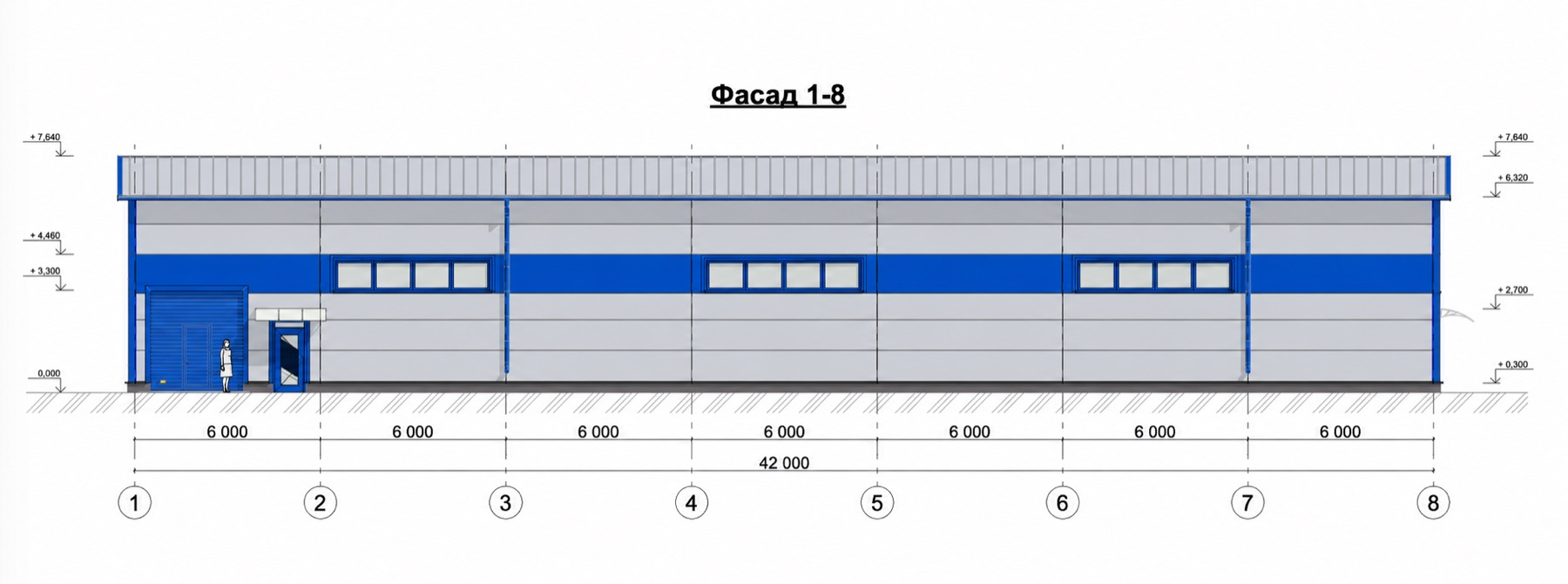

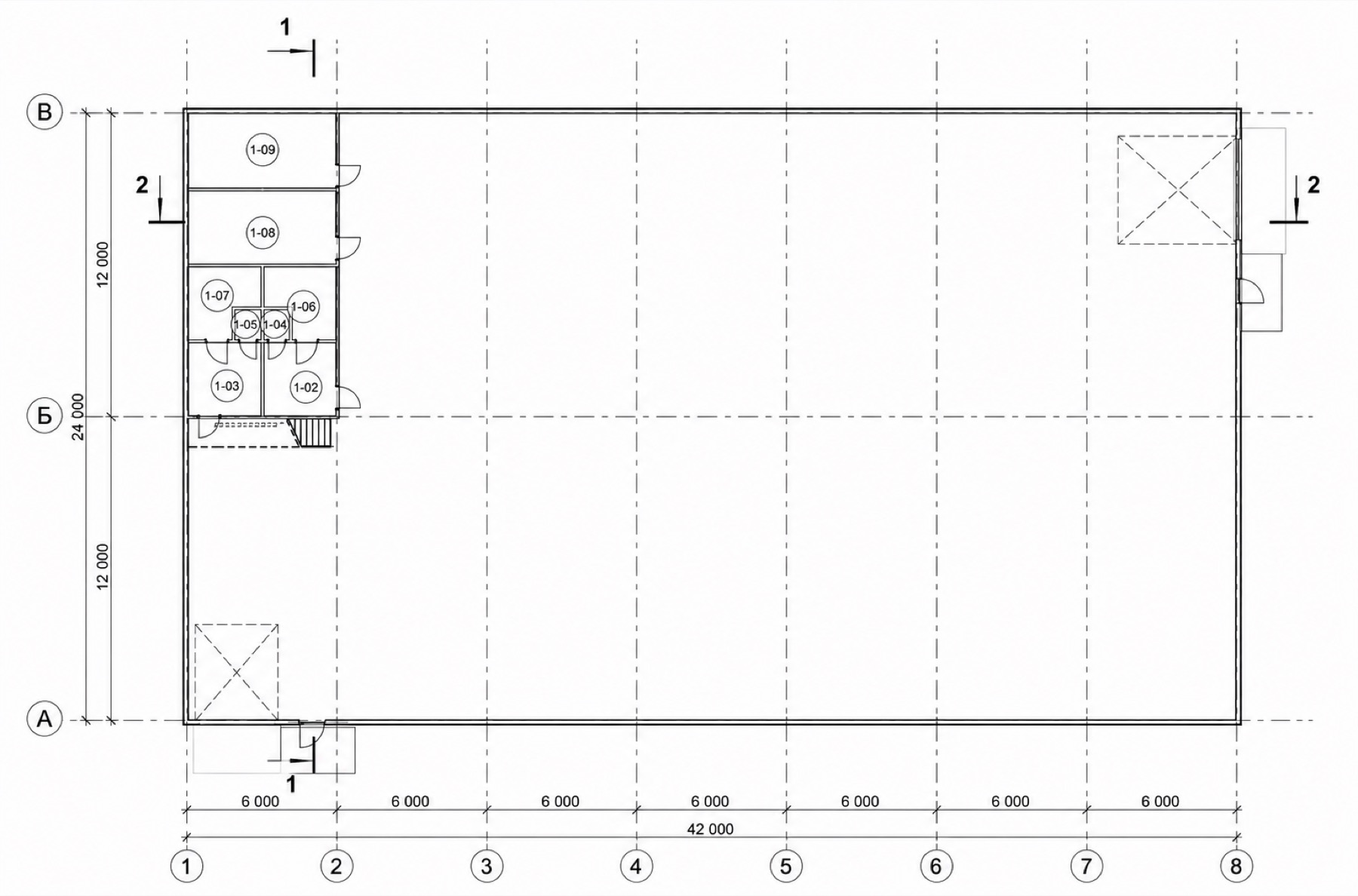

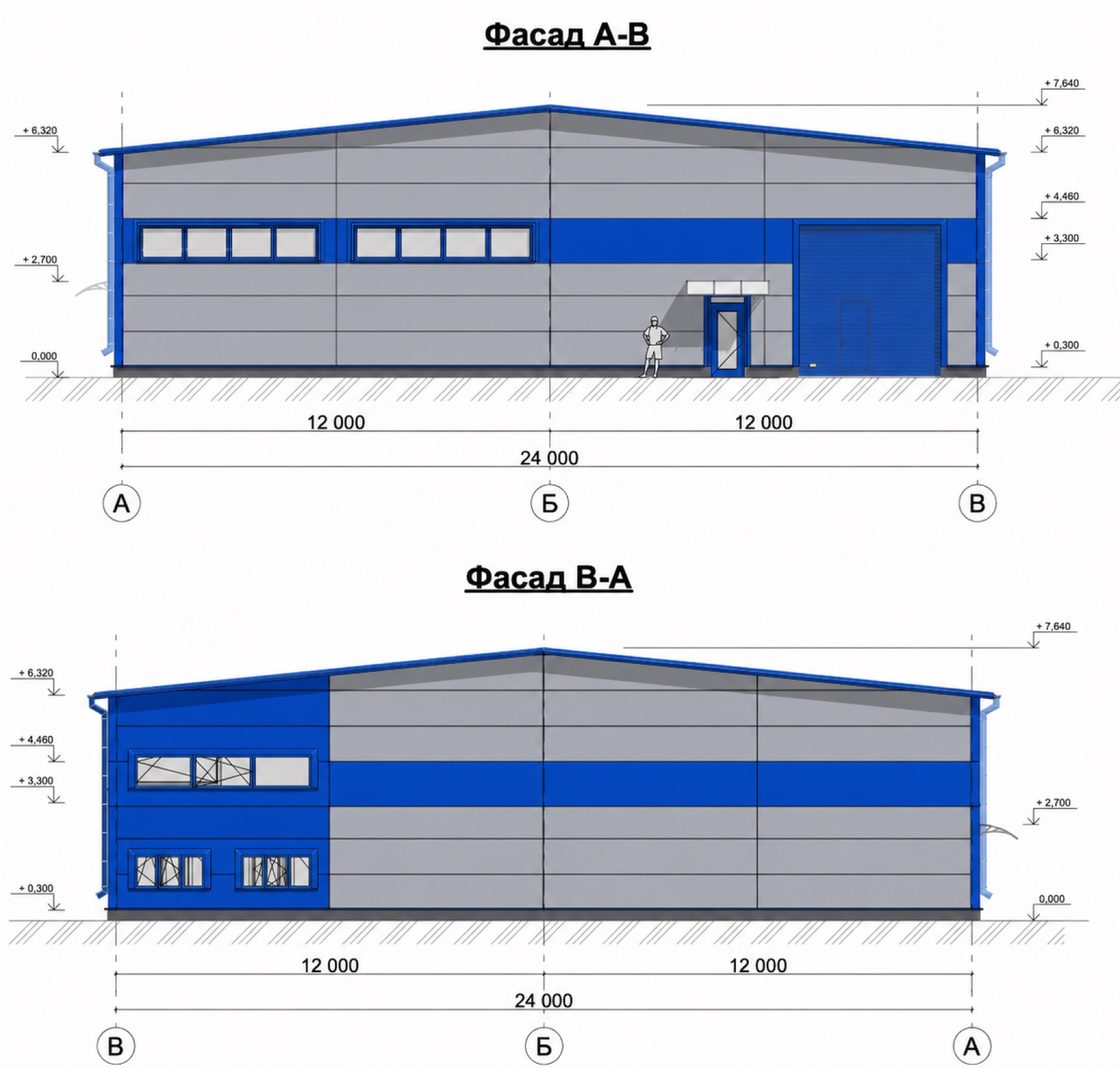

В комплекте показаны общий вид двух зданий на участке, фасады, схема размещения ворот и витражей, план здания 42 × 24 м и благоустройство территории.
