Двухэтажное складское здание, распределительный центр
Проектная документация разработана для двухэтажного складского здания с административно-бытовыми и техническими помещениями. Объект предназначен для хранения продукции и работы погрузочно-разгрузочной зоны с рампой, грузовым лифтом и подъемными площадками.
В проекте учтены прямоугольная схема здания, металлический каркас, сетка колонн до 6 × 9 м, сэндвич-панели 150 мм, двухскатная кровля с наружным водостоком и нагрузка на перекрытие второго этажа 500 кг/м².
Назначение и логистика здания
Складская функция
На первом этаже размещено складское помещение площадью 4 209,3 м². На втором этаже предусмотрены дополнительные складские зоны и бытовые помещения.
Погрузка и разгрузка

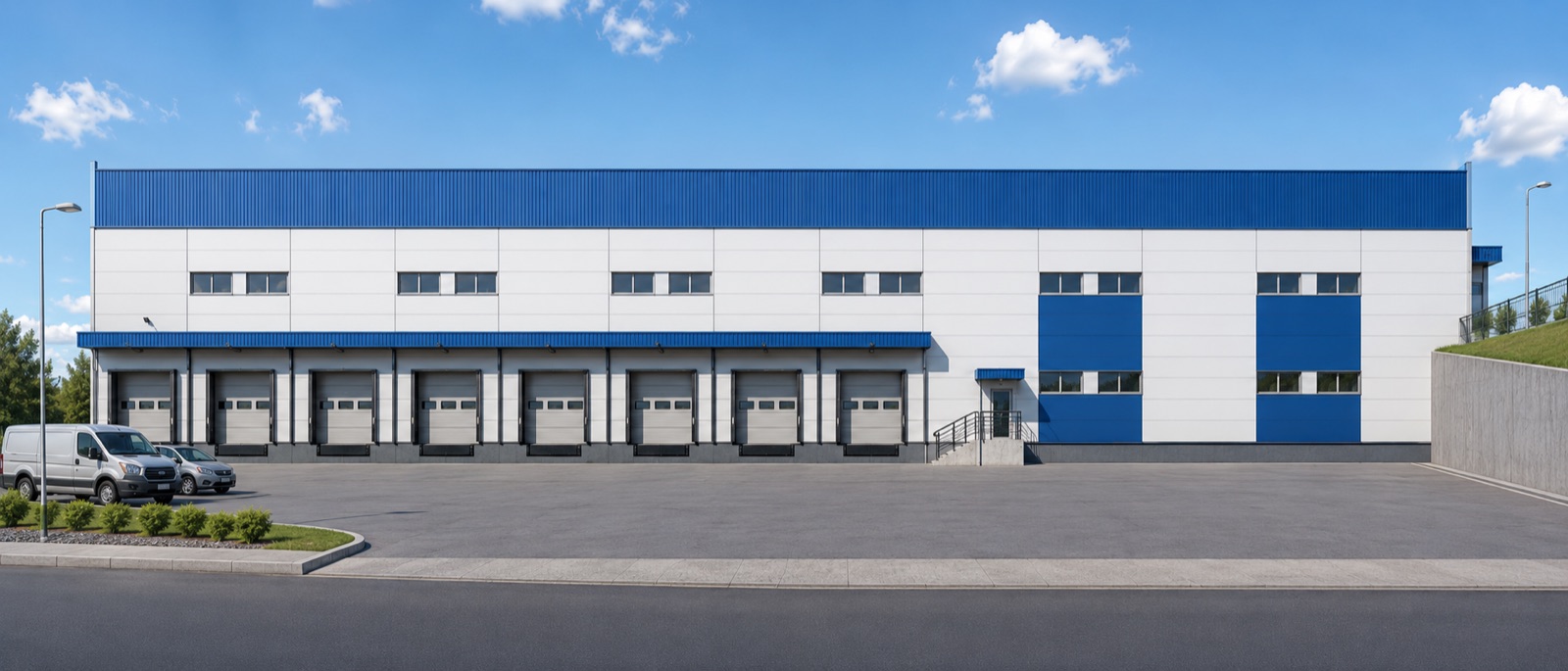

Для работы с транспортом предусмотрена рампа на отметке -1,200 высотой 1,2 м, грузовой лифт с отметки 0,000 и две подъемные площадки с отметки +2,750.
АБК и техника
В составе здания запроектированы комната кладовщиков, санузлы, душевая, тамбуры, вестибюль, фойе, электрощитовая, насосная и индивидуальный тепловой пункт.
Ключевые параметры объекта
| Показатель | Значение | Комментарий |
|---|---|---|
| Тип документации | проектная документация | разработка проектных решений для нового складского здания |
| Назначение | складское здание, распределительный центр | хранение продукции с административно-бытовыми помещениями |
| Локация | Гатчинский район | Ленинградская область |
| Год | 2024 | проектные материалы объекта |
| Общая площадь | 9 023 м² | два этажа складских и вспомогательных помещений |
| Габариты | 77 × 58 м | в осях А-Р и 1-8 |
| Высота 1-го этажа | 4,5 м | до низа выступающих конструкций — 3,58 м |
| Сетка колонн | 6 × 9, 5 × 9, 6 × 4, 5 × 4 м | принята под планировочную и складскую схему |
| Нормативная база | СНиП 31-04-2001, СП 44.13330.2011 | складские, административные и бытовые здания |
Конструктивная схема
- Фундамент — монолитная железобетонная плита.
- Каркас — металлический: колонны, балки и прогоны.
- Перекрытия рассчитаны на временную нагрузку 500 кг/м².
- Балки перекрытия — 40Б1, прогоны — 20Б1.
- Профнастил — Н75-750-0,7 СД по ГОСТ 24045-94.
Ограждения и кровля
- Наружные стены — трехслойные сэндвич-панели с минераловатным утеплителем 150 мм.
- Кровельные панели — трехслойные сэндвич-панели с утеплителем 150 мм.
- Кровля — двухскатная, с наружным водостоком.
- Покрытие кровли — ПВХ-мембрана Ruvimat по минераловатному утеплителю и профнастилу.
- Крыльца отделаны керамогранитными плитами.
Состав кровельного пирога
- ПВХ-мембрана Ruvimat.
- Разделительный слой из стеклохолста.
- Плиты Baswool Руф В плотностью 175 кг/м³, толщина 40 мм.
- Плиты Baswool Руф Н плотностью 125 кг/м³, толщина 130 мм.
- Пароизоляционная пленка ЮТАФОЛ Н110, 110 г/м².
- Профнастил Н75-750-0,7 СД по стальным прогонам и балкам.
Решения по эксплуатации и безопасности
Перемещение грузов
Грузовой лифт связывает первый и второй этажи. Подъемные площадки помогают организовать загрузку на отметке +2,750.
Доступность помещений
Размеры дверных проемов подобраны с учетом перемещения оборудования, мебели и складского инвентаря.
Марши и пандусы
Уклоны, ширина лестничных маршей и пандусов, высота ступеней и ширина проступей приняты с учетом безопасной эксплуатации.
Графические материалы проекта

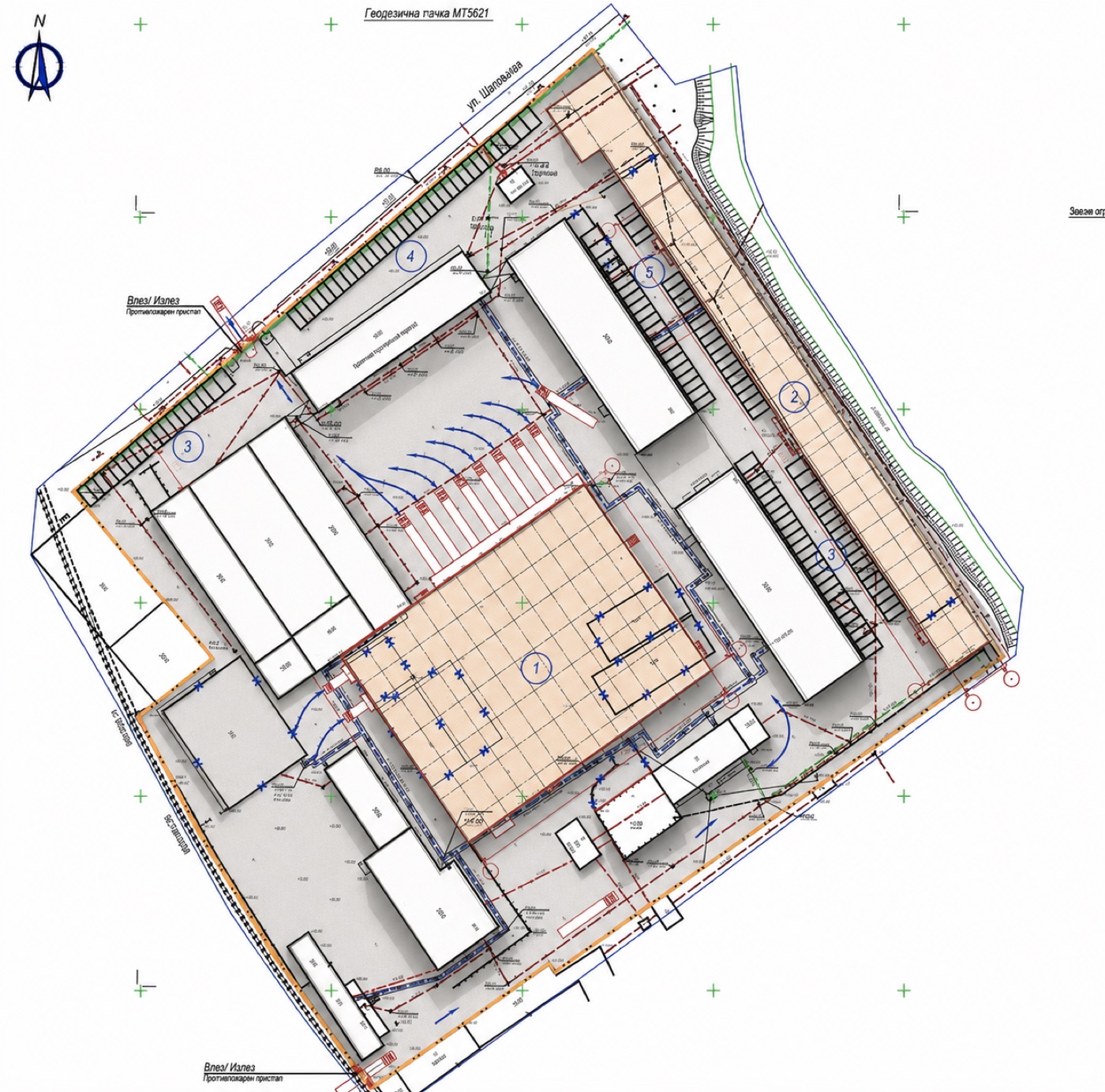

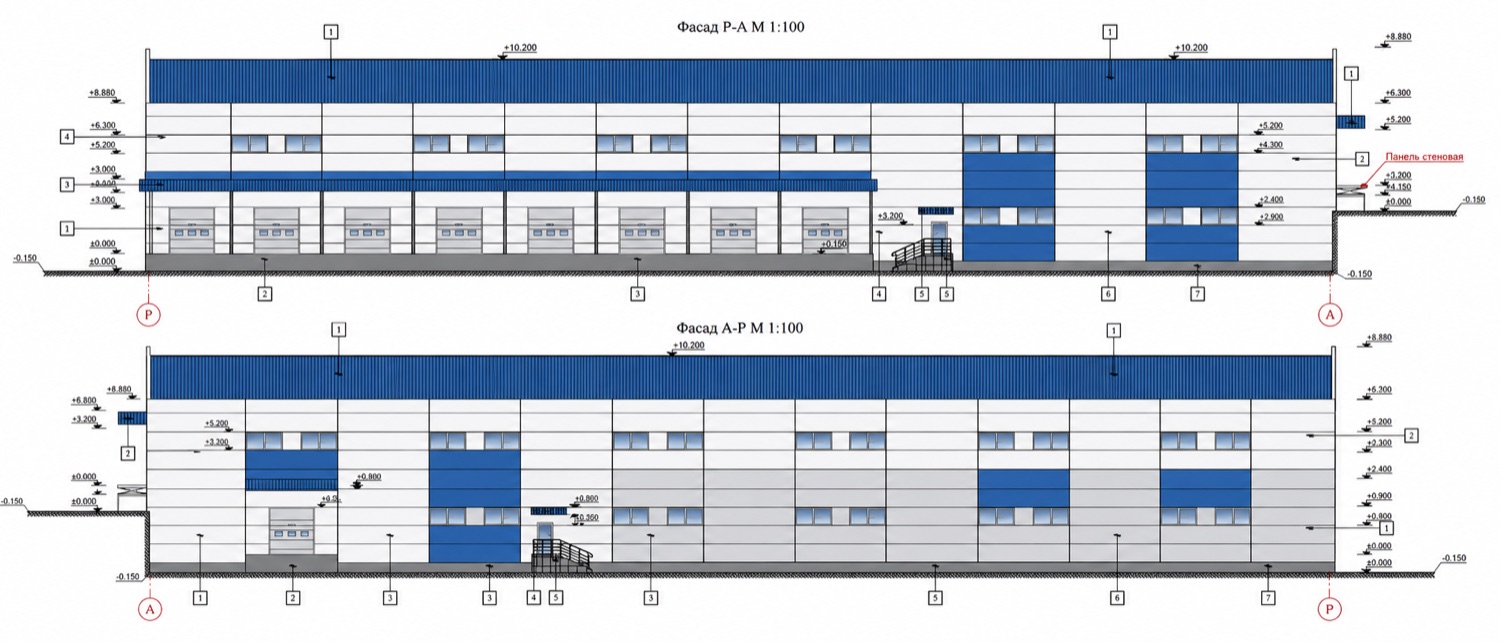

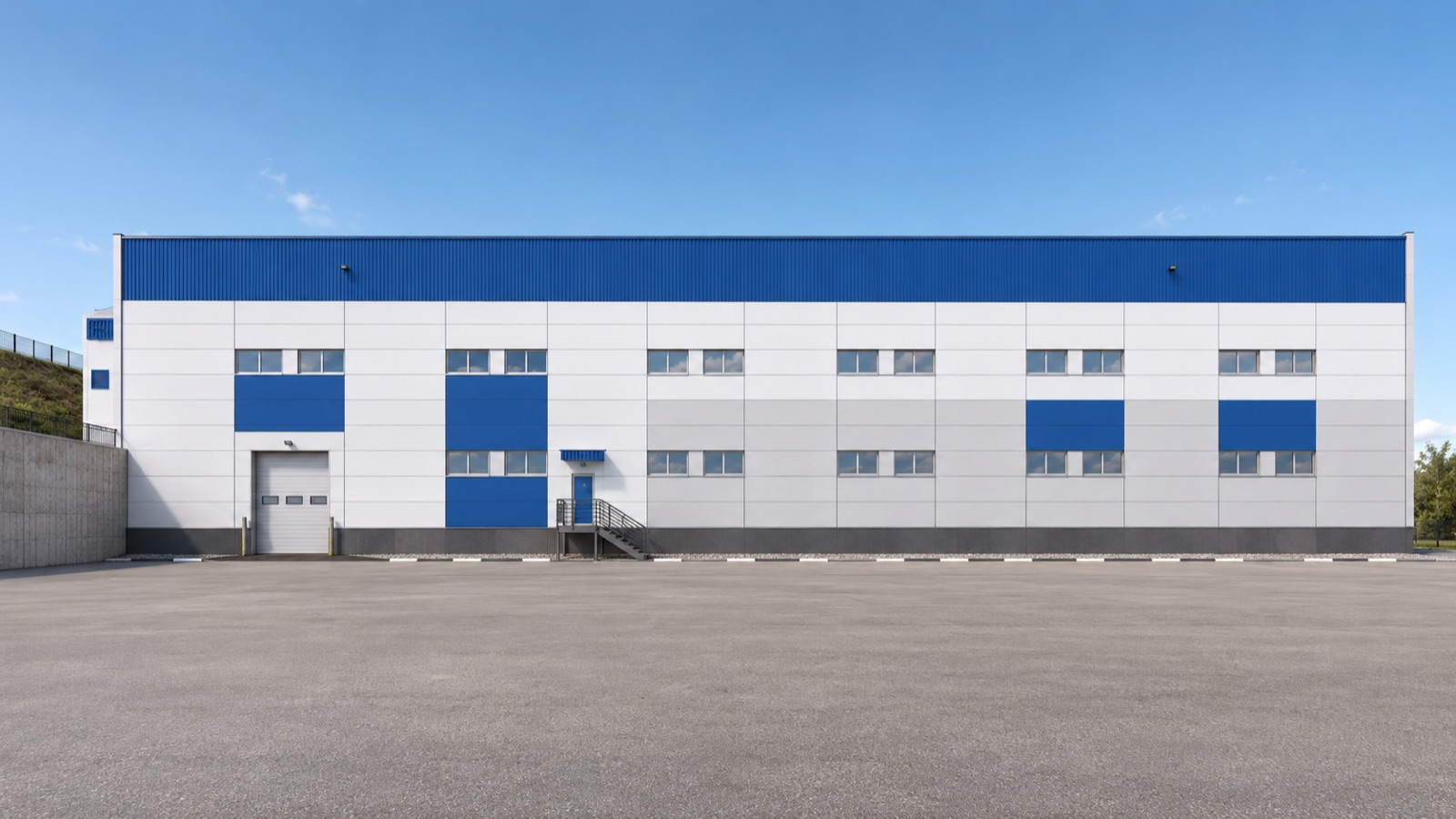

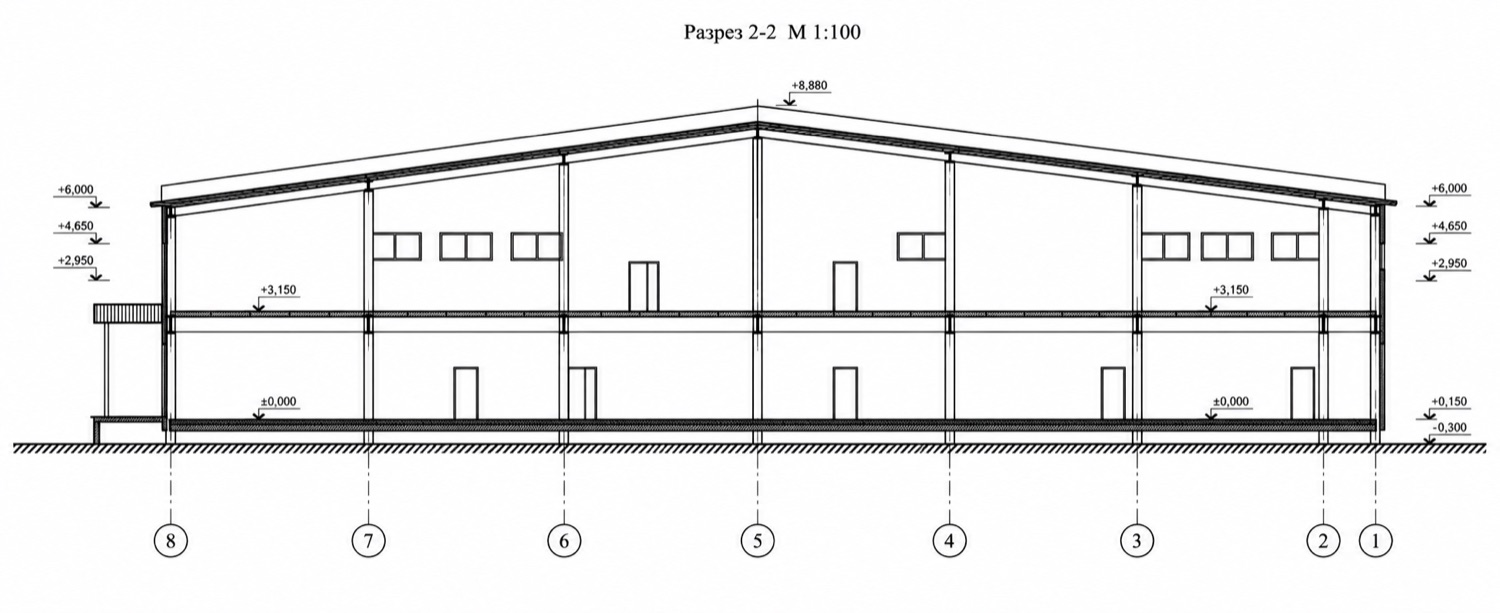

В подборке показаны схема участка, фасады, разрез и внешний вид распределительного центра. Материалы помогают оценить посадку здания, работу рампы, высотные отметки и характер фасадной раскладки.
