ЭОМ офисно-складского комплекса
Проектная документация разработана для электроснабжения, электроосвещения и силового оборудования офисно-складского комплекса. В составе раздела проработаны ВРУ 35.2, распределительные щиты, аварийное освещение, серверная, складские зоны, рабочие места и система уравнивания потенциалов.
Электроснабжение принято от существующих сетей по двум вводам 380/220 В с автоматическим вводом резерва. Групповые сети выполняются кабелями ППГнг(А)-HF и ППГнг(А)-FRHF с прокладкой на металлических лотках и разделением силовых и слаботочных цепей.
Состав проектной документации
Электроснабжение
Два ввода в ВРУ 35.2 с АВР, учет электроэнергии трансформаторного включения, новые кабельные линии и распределение по щитам объекта.
Электроосвещение
Рабочее и аварийное освещение складских зон, разгрузки, офисно-бытовых помещений и путей эвакуации. Указатели «Выход» приняты со встроенными аккумуляторами.
Силовое оборудование
Питание ворот, розеточных групп, зарядки поломоечных машин, сплит-систем, серверного оборудования, ИБП и рабочих мест.
Основные характеристики ЭОМ
| Параметр | Значение | Что учтено в проекте |
|---|---|---|
| Объект | офисно-складской комплекс | электроснабжение, электроосвещение и силовые сети |
| Тип документации | проектная документация, стадия П | раздел ЭОМ для последующей реализации и согласований |
| Категория надежности | III | питание от существующих сетей с двумя вводами и АВР |
| Напряжение сети | 380/220 В, 50 Гц | трехфазная система для однофазных и трехфазных потребителей |
| Заземление | TN-C-S | PE-проводник, УЗО 30 мА на розеточные группы, уравнивание потенциалов |
| Кабели | ППГнг(А)-HF, ППГнг(А)-FRHF | FRHF применяется для систем пожарной безопасности и аварийного освещения |
| Прокладка | металлические лотки 300×50 и 100×50 | лотки с перегородкой, опуски по колоннам, проходы через стены в металлических гильзах |
| Щиты | ЩР, ЩАО, ЩРС, ЩОВ, РЩ | распределение по складу, мезонинам, серверной, воротам, кондиционированию и аварийному освещению |
ВРУ 35.2 и расчетные нагрузки
Ввод 1
Установленная мощность — 256,19 кВт, расчетный ток — 261,95 А. Ввод работает через аппараты защиты ВРУ 35.2.
Ввод 2
Установленная мощность — 241,04 кВт, расчетный ток — 193,66 А. Второй ввод обеспечивает распределение нагрузки по объекту.
Секция АВР
Установленная мощность — 88,95 кВт, расчетный ток — 97,83 А. АВР обеспечивает резервирование выбранных потребителей.
Существующие кабельные линии по проекту отключаются. Для подключения оборудования используются вновь прокладываемые линии с доступными для осмотра и ремонта соединениями.
Щиты и группы потребителей
| Щит | Назначение | Ключевые решения |
|---|---|---|
| ЩР-1.2, ЩР-1.3 | распределительные щиты мезонина | 48 модулей, IP55, вводной автомат OT40E3 40 А, УЗО 40 А/30 мА, контактор ESB63-40 |
| ЩР-2.1 | распределение 1 этажа мезонина | 72 модуля, IP55, 9 УЗО, автоматические выключатели S201 10 А и 16 А |
| ЩАО | аварийное освещение | щиты ЩАО-1.2, 1.3, 1.4, 2.2, 2.3, 2.4 с группами аварийного освещения, видеонаблюдения и СКС |
| РЩ-2.4 | питание ворот | 14 блоков управления воротами, вводной автомат OT25E3 25 А, автоматы S203C 6 А |
| РЩ.2.14 | зарядка поломоечных машин | розеточные линии с УЗО DS201 16 А/30 мА |

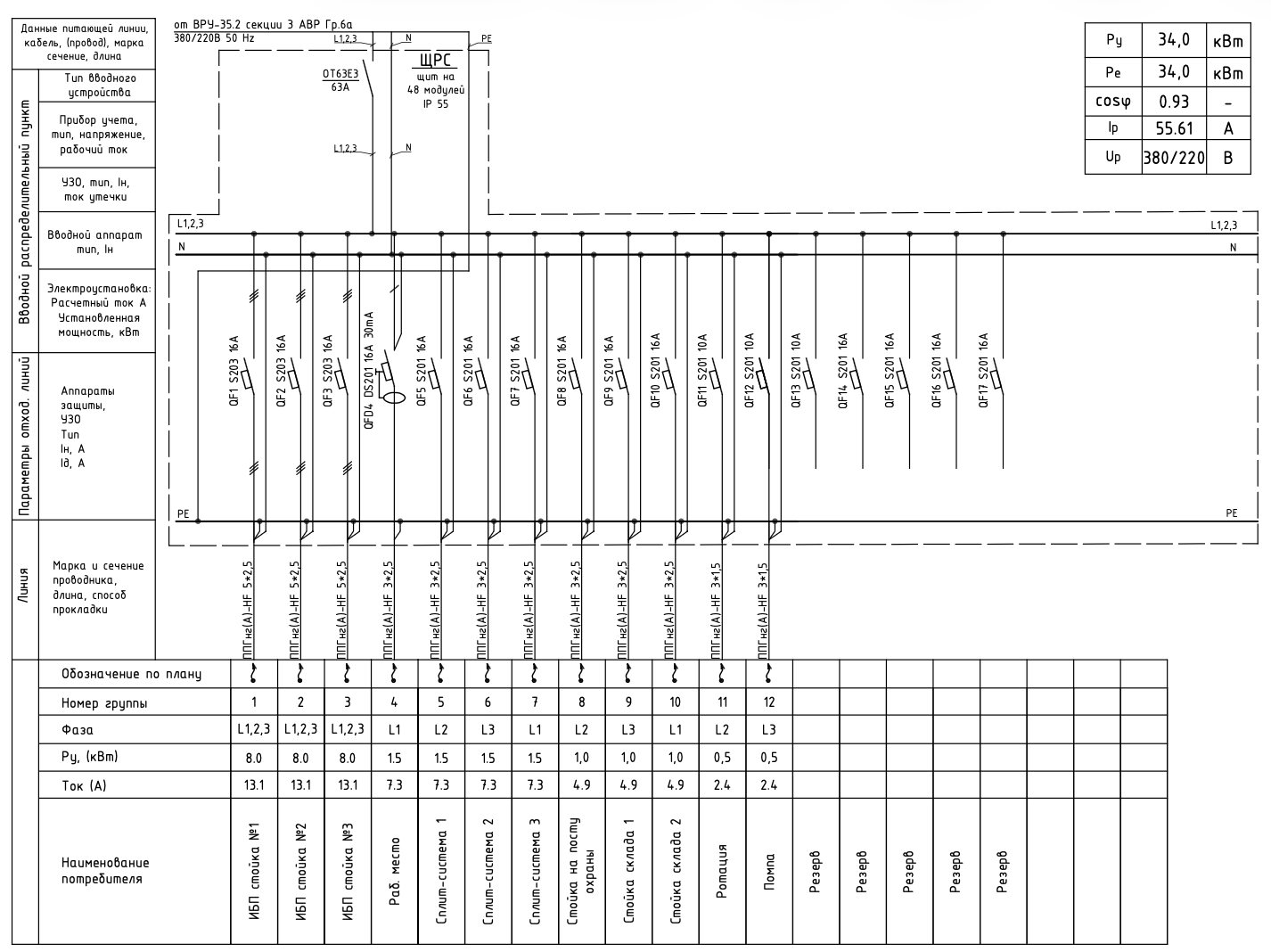

| ЩРС | серверная | питание трех ИБП, серверного оборудования и сплит-систем |

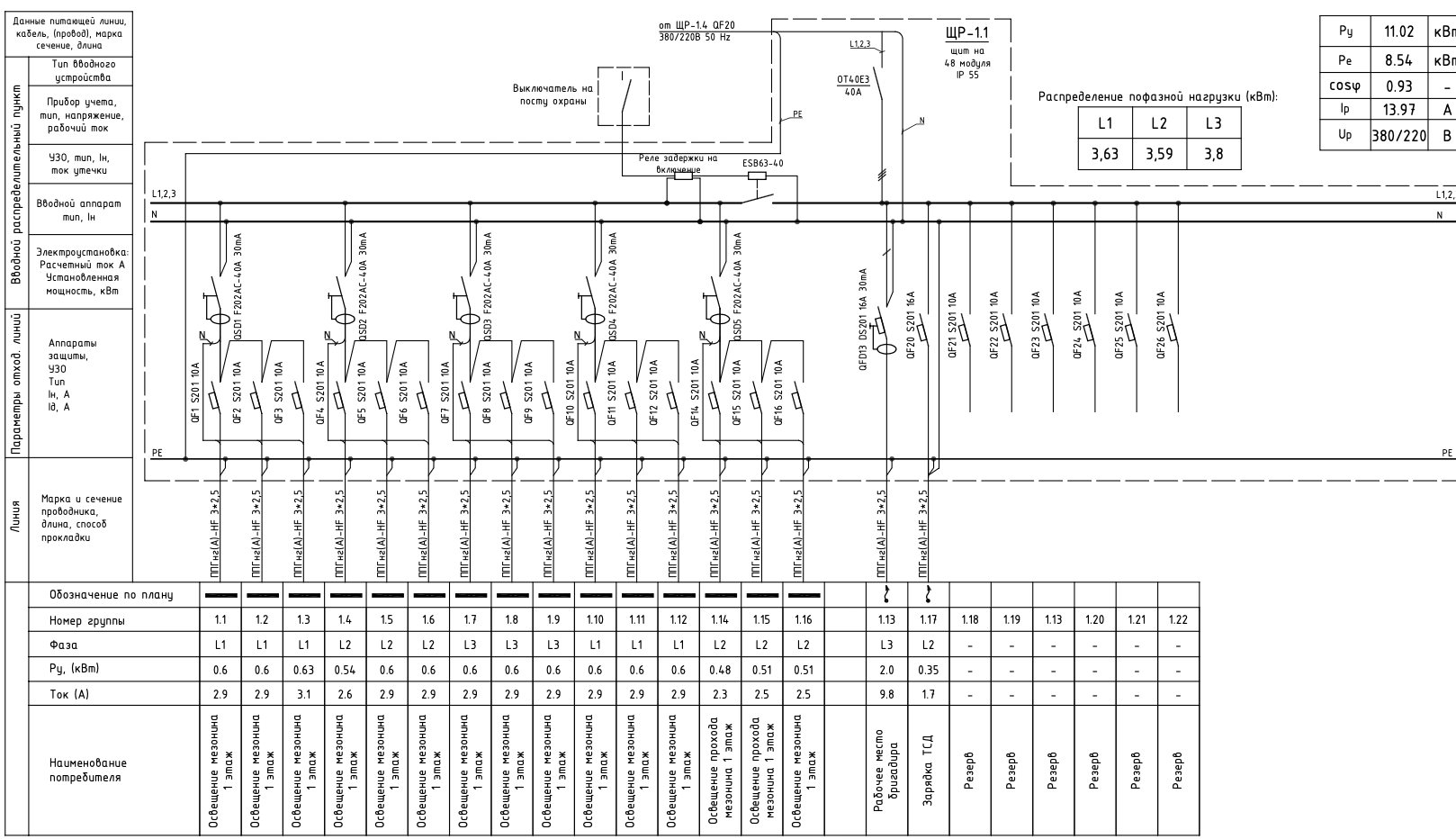

Планы и однолинейные схемы

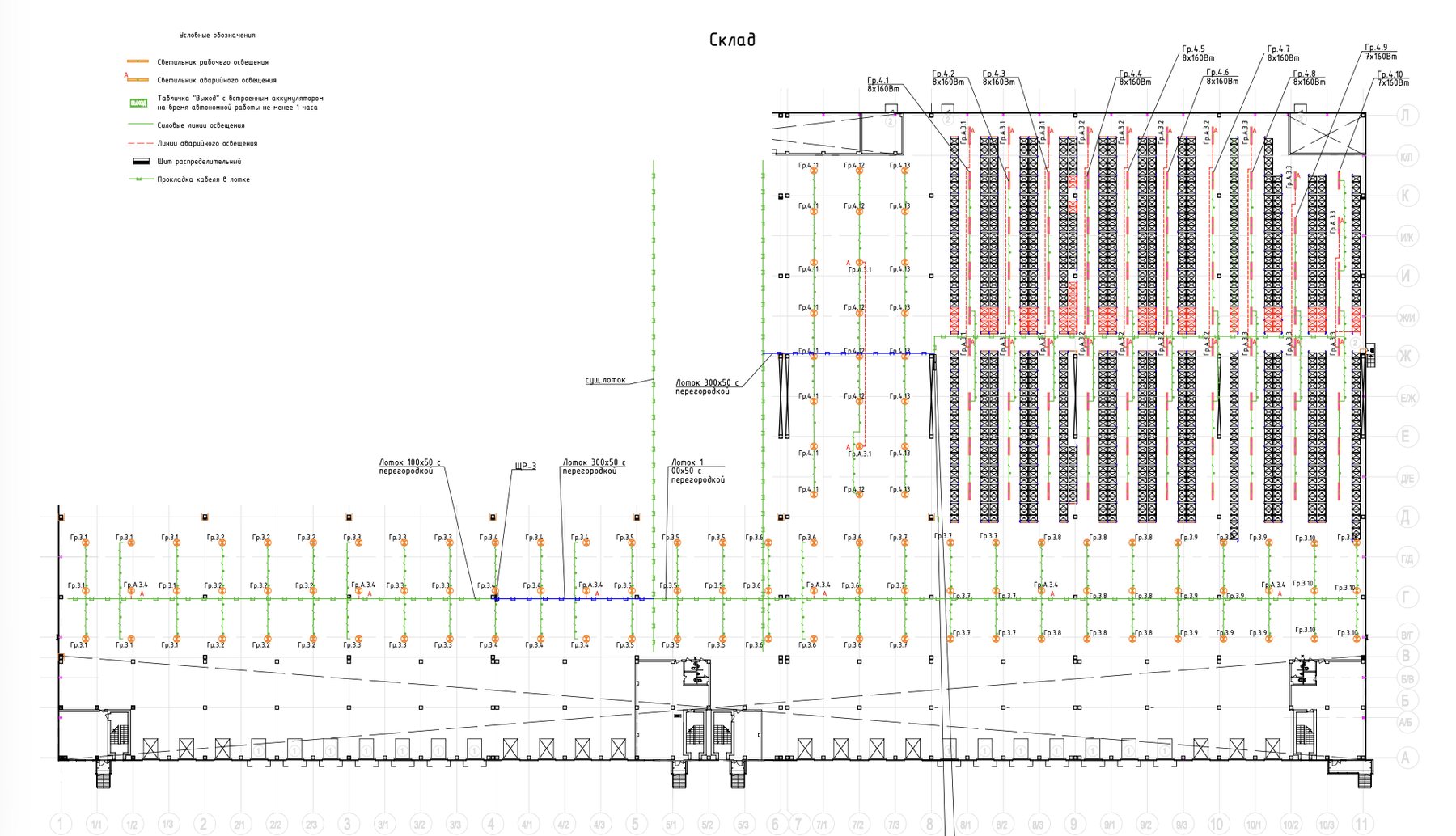

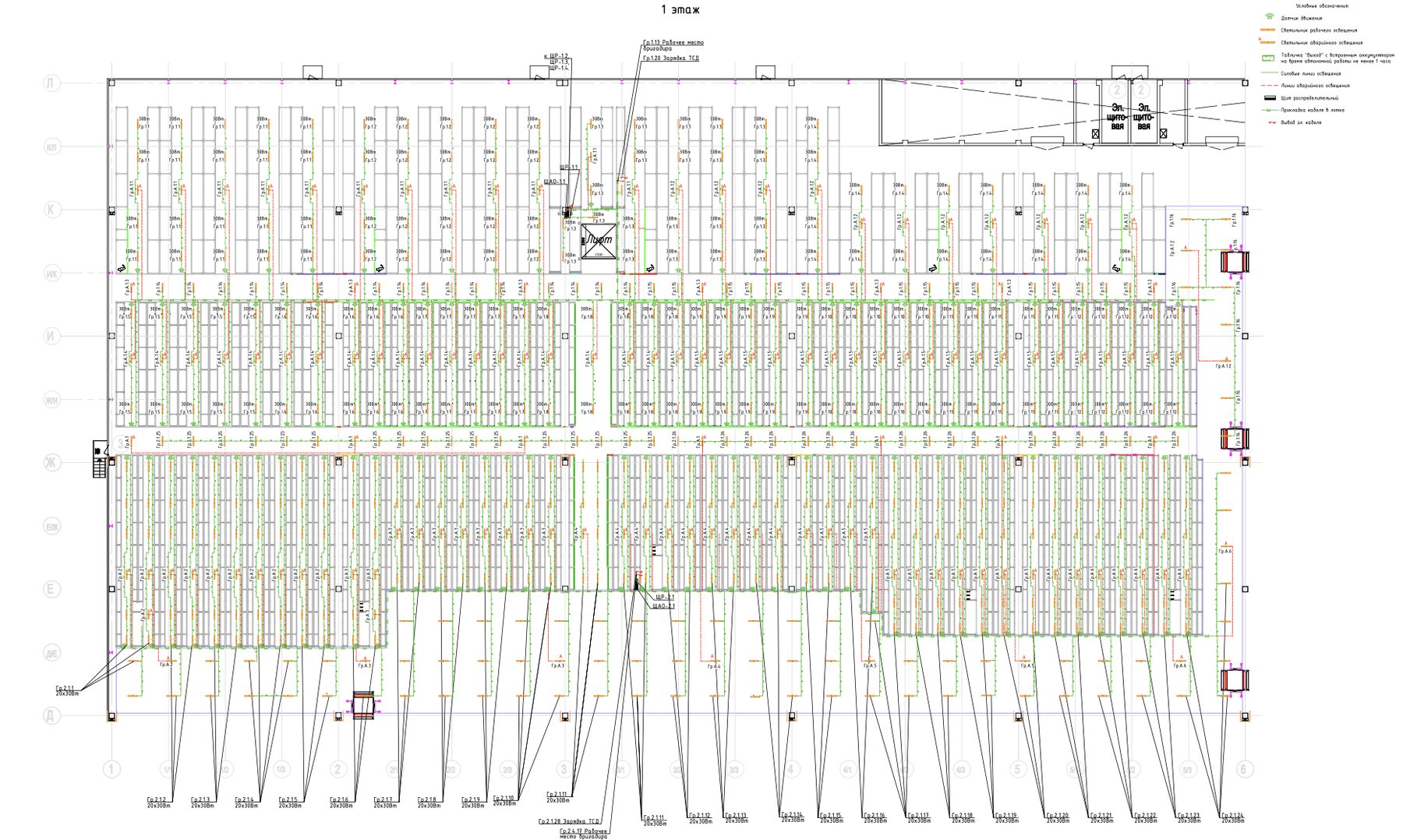

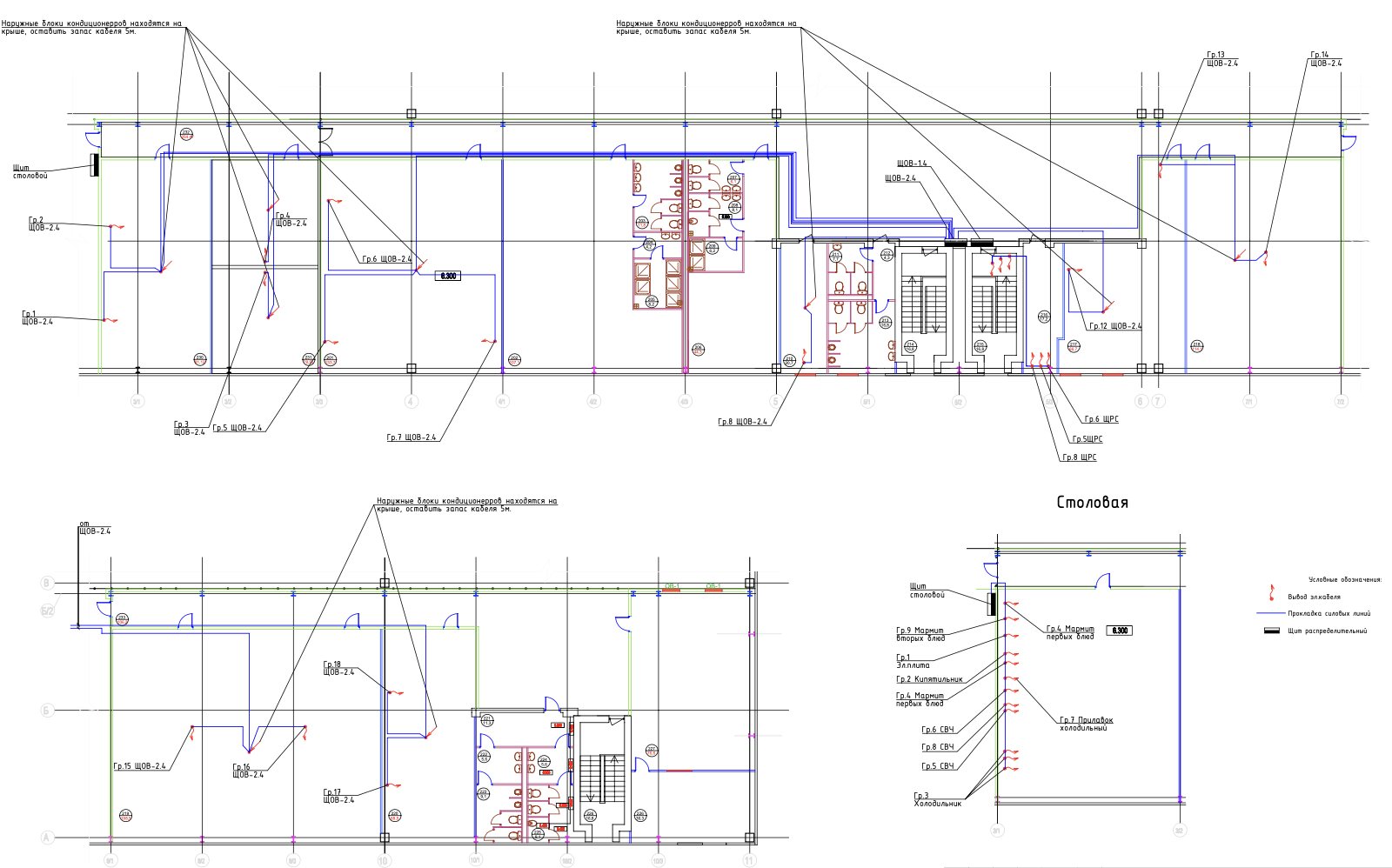

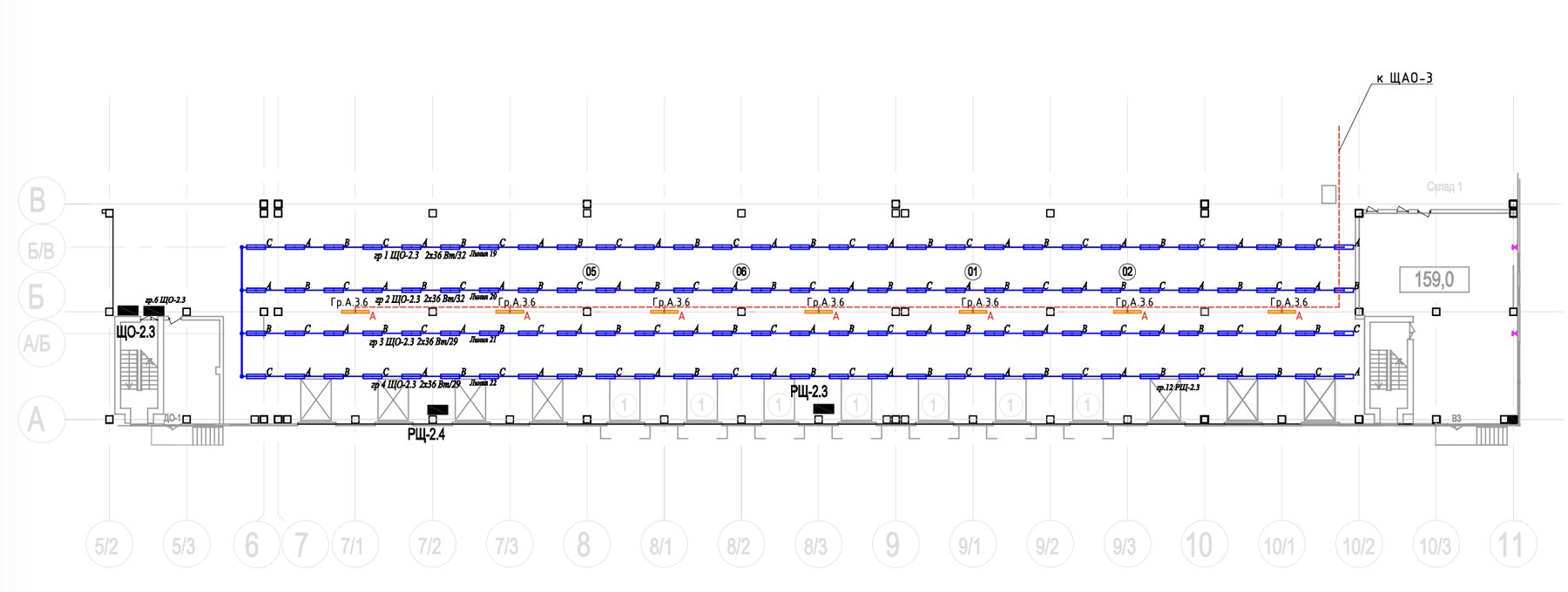

Графические материалы вынесены крупно: на них показаны групповые сети, лотки, щиты, линии рабочего и аварийного освещения, подключение ворот, серверной, зон разгрузки и системы уравнивания потенциалов.
Защитные и противопожарные решения
Защита людей и оборудования

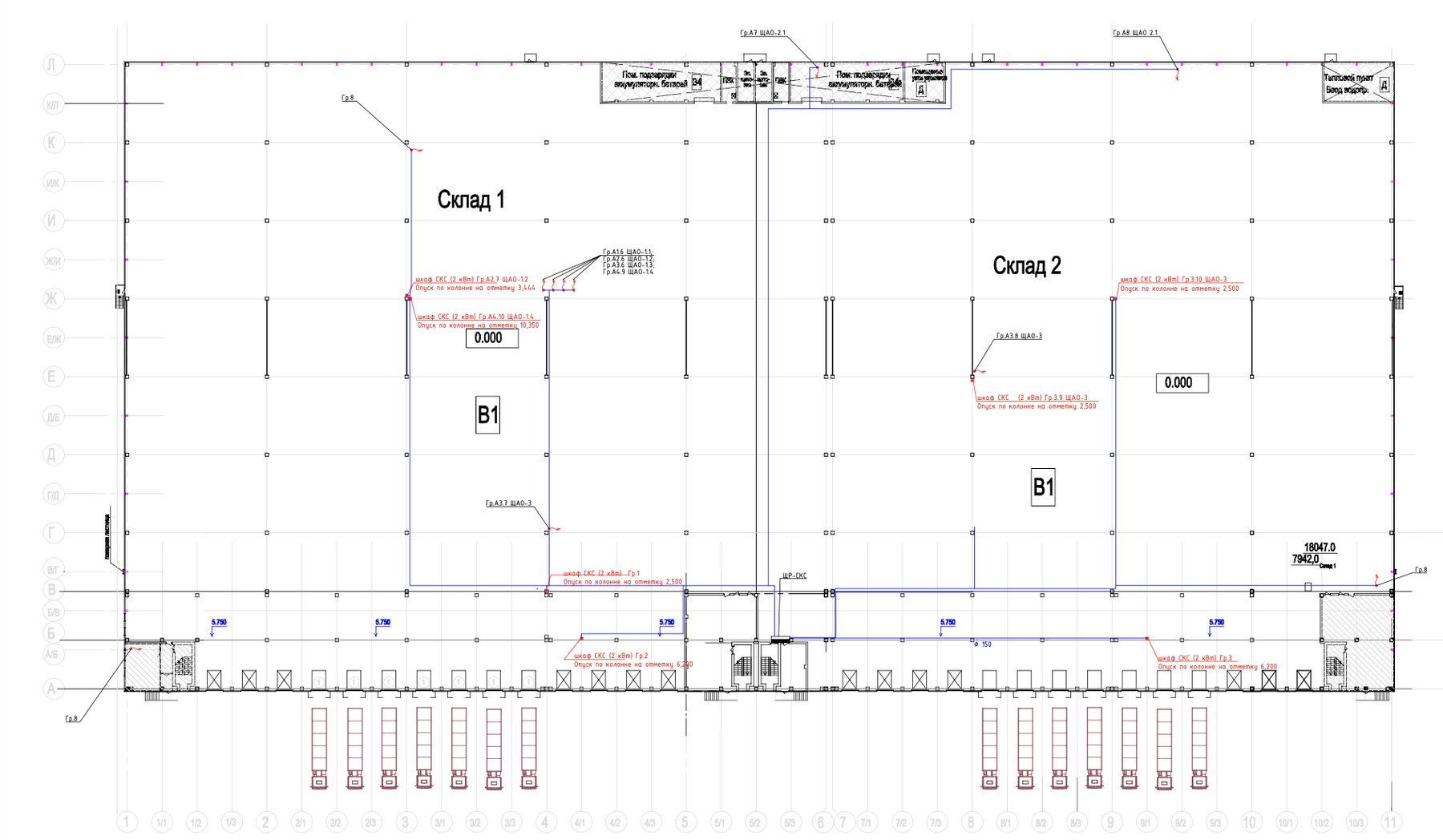

Открытые проводящие части подключаются к PE-проводнику без последовательного включения. На розеточные группы установлены УЗО 30 мА. Металлические стеллажи, столы и технологическое оборудование подключаются к дополнительной системе уравнивания потенциалов через КУП проводом ПуГВ.
Пожарная безопасность
Фанкойлы отключаются по сигналу пожарной сигнализации через независимый расцепитель. Для пожарных систем, аварийного освещения и видеонаблюдения применяются кабели ППГнг(А)-FRHF. Освещение путей эвакуации принято постоянно включенным.
Вопросы и ответы
Что входит в раздел ЭОМ для офисно-складского комплекса?
В раздел входят решения по электроснабжению, рабочему и аварийному освещению, силовым сетям, распределительным щитам, кабельным трассам, защитным мерам, уравниванию потенциалов и подключению оборудования.
Почему для складов важно разделять силовые и слаботочные линии?
Разделение снижает риск электромагнитных помех, упрощает эксплуатацию трасс и помогает соблюдать требования к прокладке кабелей разного назначения. В проекте для этого используются металлические лотки с перегородкой.
Какие кабели применяются для аварийного освещения и пожарных систем?
Для систем пожарной безопасности, аварийного освещения и связанных линий применяются кабели ППГнг(А)-FRHF. Для силовых сетей используются ППГнг(А)-HF с низким дымо- и газовыделением.
