ЭОМ пятиэтажного склада
Проектная документация разработана для электроснабжения и электроосвещения складского помещения в пятиэтажном здании. В составе раздела проработаны рабочее освещение, аварийное освещение, розеточные группы, щиты ЩР-1, ЩР-2, ЩАО и схема автоматического ввода резерва.
Электроснабжение принято по II категории надежности: два независимых ввода и АВР. Освещение выполнено светодиодными светильниками 36 Вт, аварийные светильники и указатели «Выход» предусмотрены со встроенными аккумуляторами.
Состав проектной документации
Электроснабжение
Два независимых ввода, АВР, щиты ЩР-1, ЩР-2, ЩАО, ЩППУ-1 и ЩНПК-1 с аппаратами защиты и расчетными нагрузками.
Освещение
Рабочее освещение светодиодными светильниками 36 Вт и аварийное освещение с автономными источниками питания.
Кабельные трассы
Прокладка на металлических перфорированных лотках, в ПВХ-трубах скрыто, в металлических трубах при горючей отделке.
Основные характеристики
| Параметр | Значение | Проектное решение |
|---|---|---|
| Объект | складское помещение | электроснабжение и электроосвещение многоэтажного склада |
| Локация и год | Казань, 2023 | проектная документация, стадия П |
| Категория надежности | II | два независимых ввода и автоматический ввод резерва |
| Напряжение | 380/220 В, 50 Гц | трехфазная питающая сеть |
| Система заземления | TN-C-S | PE-проводник, заземление открытых проводящих частей |
| Количество этажей | 5 | планы групповых сетей освещения для 1-5 этажей |
| Кабели | ВВГнг(А)-FRLS, медные жилы | FRLS для аварийного освещения и ответственных линий |
| Тип освещения | рабочее и аварийное | светодиодные светильники 36 Вт, автономность аварийного освещения не менее 1 часа |
Щиты и расчетные нагрузки
ЩАО
Щит аварийного освещения на 24 модуля, IP54, вводной автомат OT63F3 63 А, 12 отходящих линий. Установленная мощность — 10,5 кВт, расчетный ток — 17,75 А.
ЩППУ-1
Питание через АВР. Расчетная нагрузка — 19,46 кВт, расчетный ток — 29,60 А. В схеме предусмотрена замена кабеля на ВВГнг(А)-FRLS 5×10.
ЩНПК-1
Расчетная нагрузка — 18,77 кВт, расчетный ток — 28,84 А. Для ввода от ДГУ указана нагрузка 0,69 кВт и ток 3,27 А.
ЩР-1 и ЩР-2 используются для рабочего освещения и розеточных групп. Управление освещением принято централизованным с щитов, на планах также показаны датчики движения.
Планы и схемы

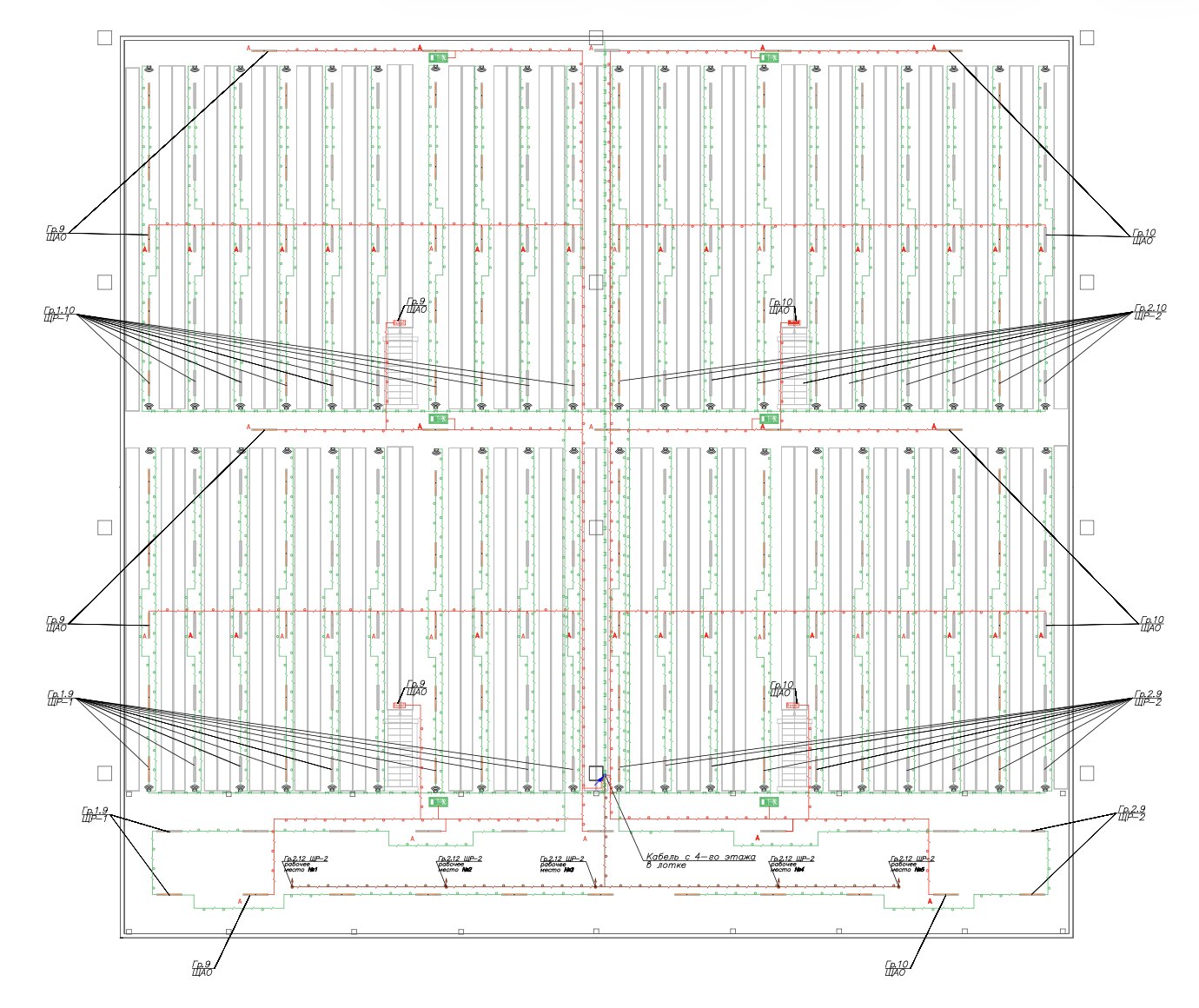

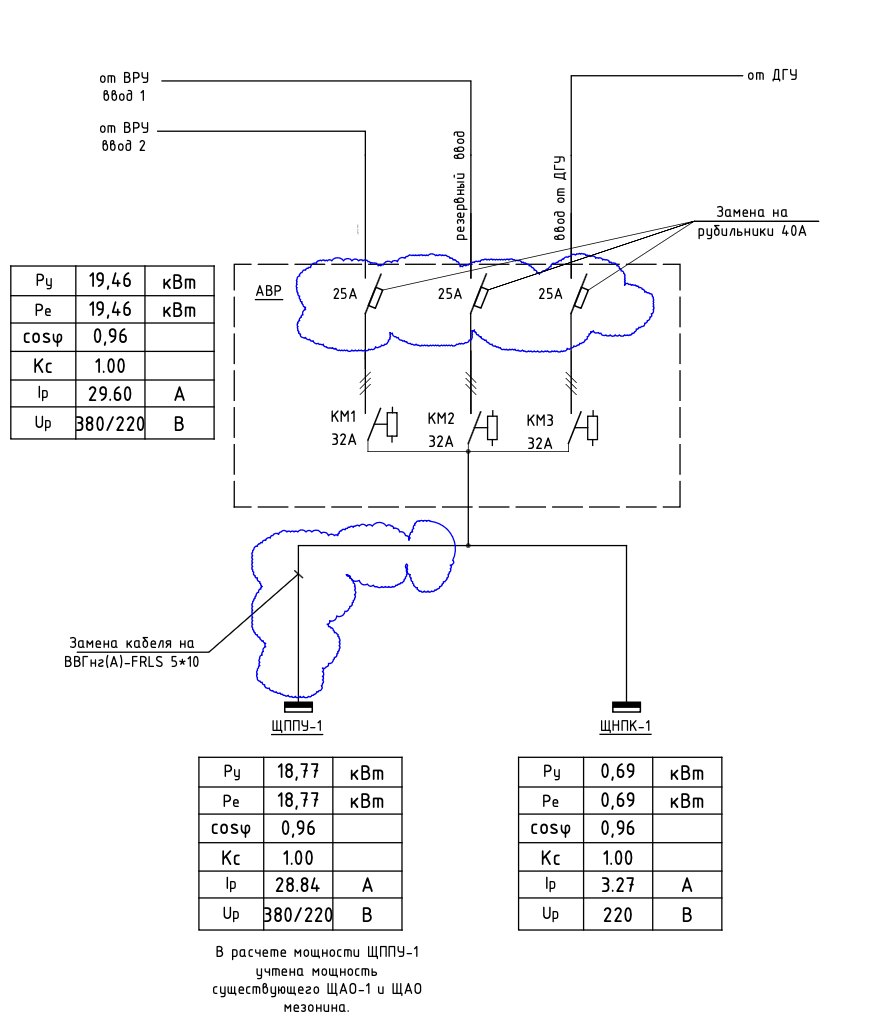

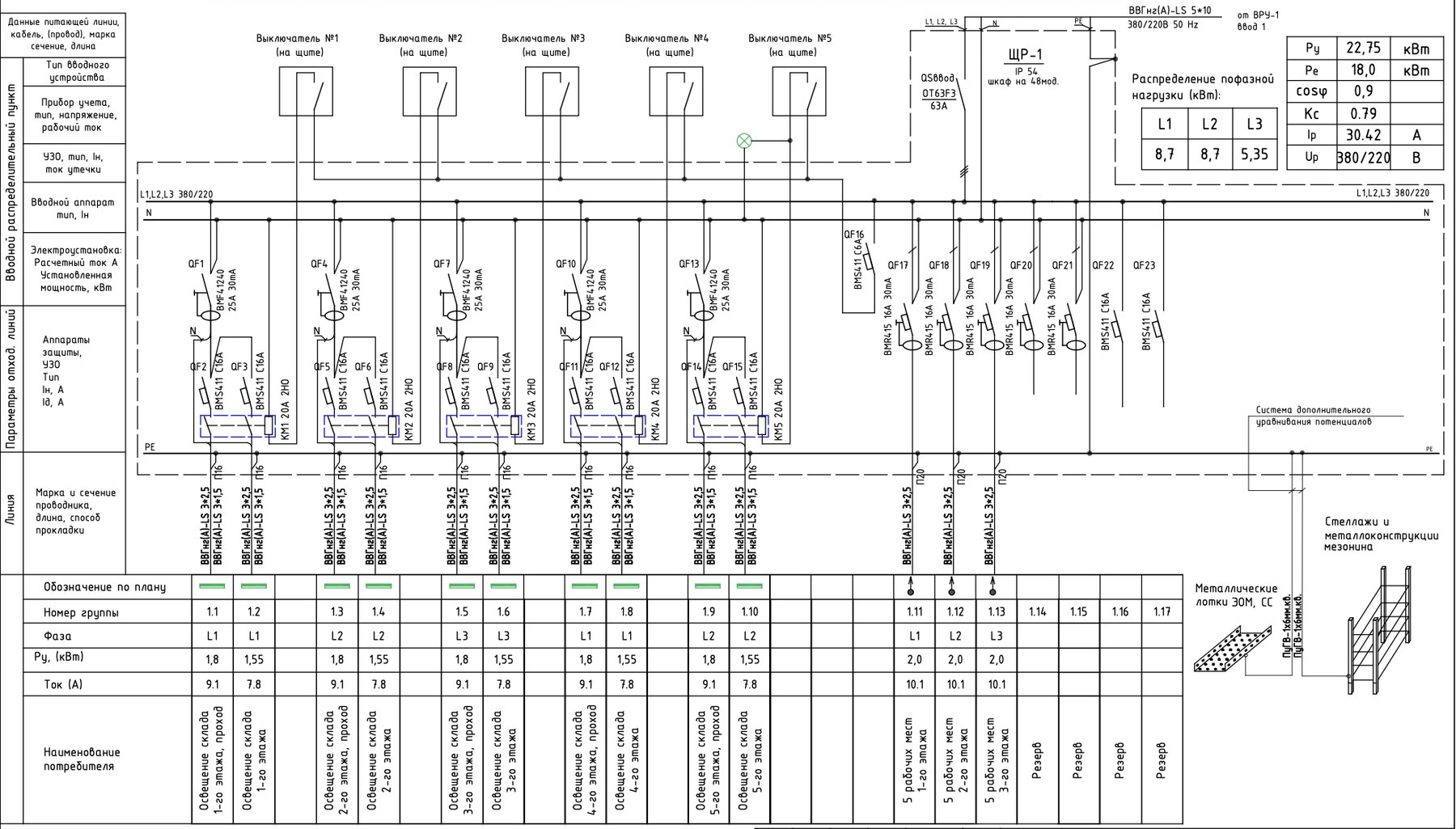

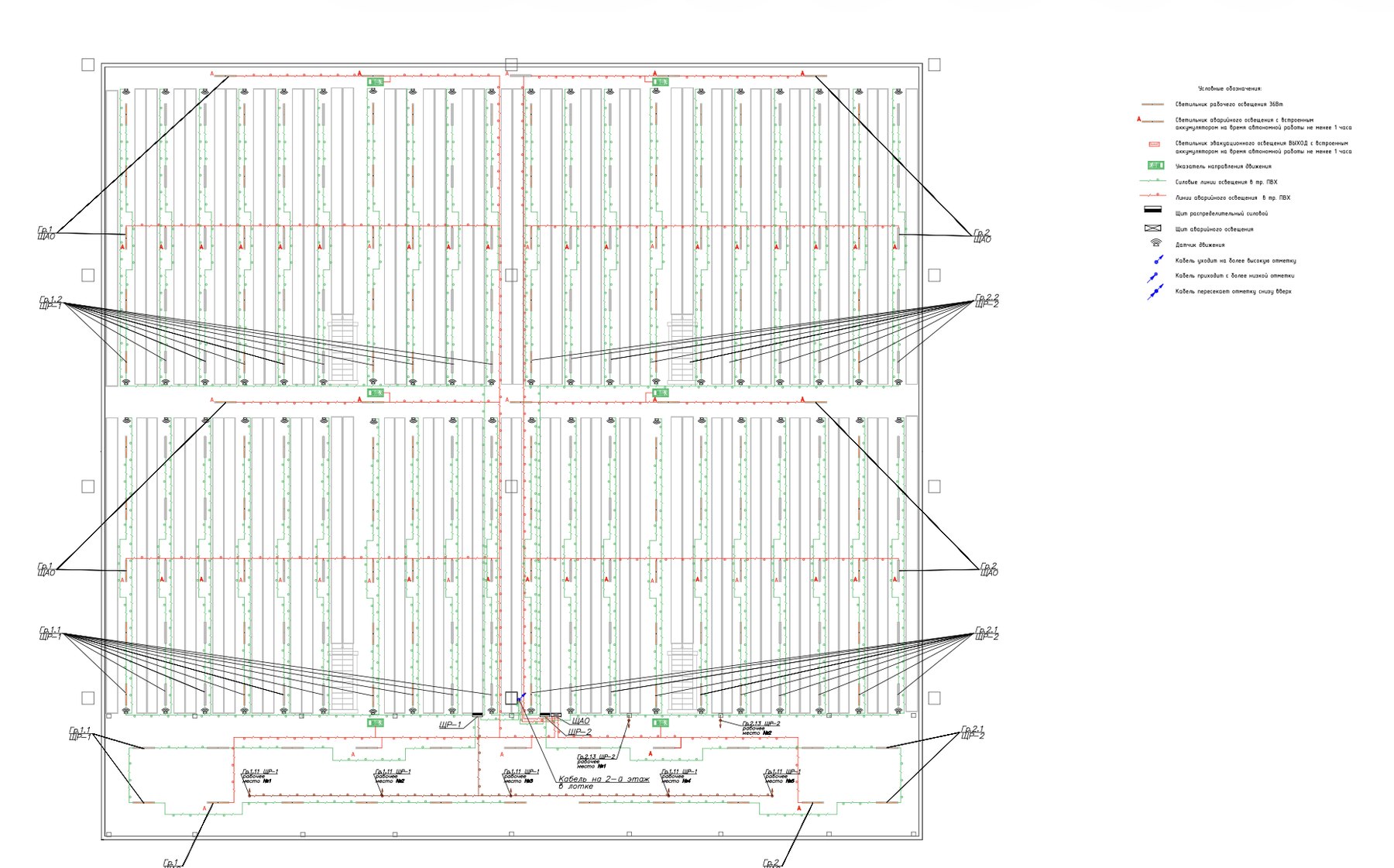

Графические материалы показывают однолинейную схему ЩР-1, схему АВР и планы групповых сетей электроосвещения по этажам склада.
Защитные и противопожарные решения
Электробезопасность
Принята система TN-C-S. Открытые проводящие части подключаются к PE-проводнику без последовательного включения, через клеммники. Для розеточных групп предусмотрены УЗО.
Аварийное освещение
Аварийные светильники и указатели «Выход» имеют встроенные аккумуляторы. Линии аварийного освещения выполняются кабелем ВВГнг(А)-FRLS.
Вопросы и ответы
Что входит в раздел ЭОМ для многоэтажного склада?
В раздел входят решения по электроснабжению, рабочему и аварийному освещению, распределительным щитам, АВР, кабельным трассам, защитным мерам и планам групповых сетей по этажам.
Зачем складу II категория надежности?
II категория нужна для повышения надежности питания ответственных систем. В проекте это решается двумя независимыми вводами и автоматическим вводом резерва.
Почему аварийное освещение выделено отдельными линиями?
Аварийное освещение должно сохранять работоспособность независимо от рабочего освещения. Поэтому применяются отдельные группы, автономные аккумуляторы и кабели ВВГнг(А)-FRLS.
