Московская область, II климатический район
2026
Эскизный проект
Эскизный проект двухэтажного торгового павильона

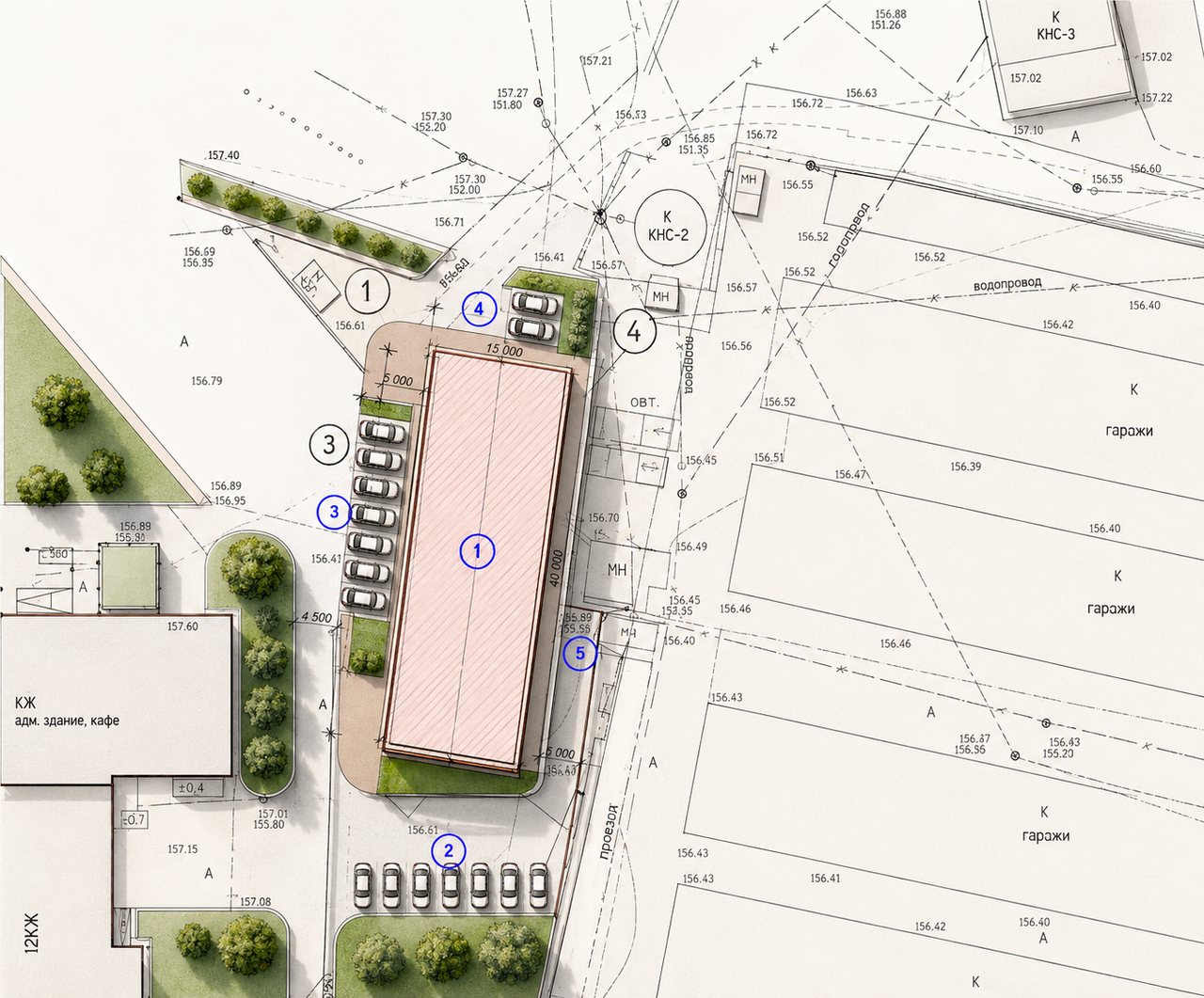

Разработали эскизный проект здания для размещения торговых залов, зон приема и хранения товаров, подсобных и административных помещений. В проекте показаны планировочная структура, посадка здания на участке, основные конструктивные решения и внешний облик павильона.

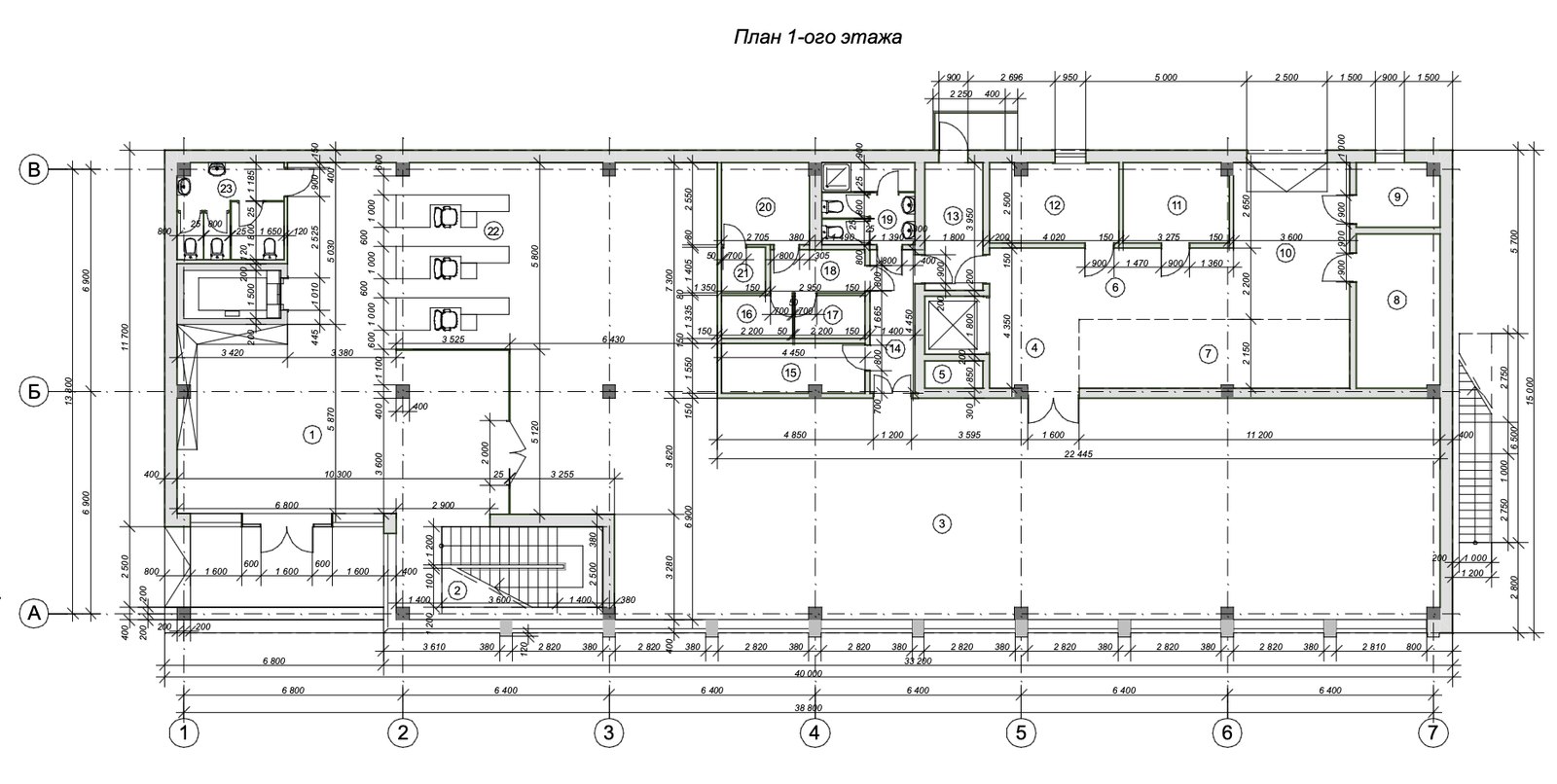

Торговый зал, входная зона, лестница, две разгрузочные зоны, хранение товаров, охлаждаемые камеры, приемочная, техпомещения, гардеробные, санузлы, комната приема пищи и расчетный узел.
Торговый зал, централизованный расчетный узел, четыре конторских помещения, комната персонала, коридоры, подсобное помещение, хранение уборочного инвентаря и машинное отделение лифта.

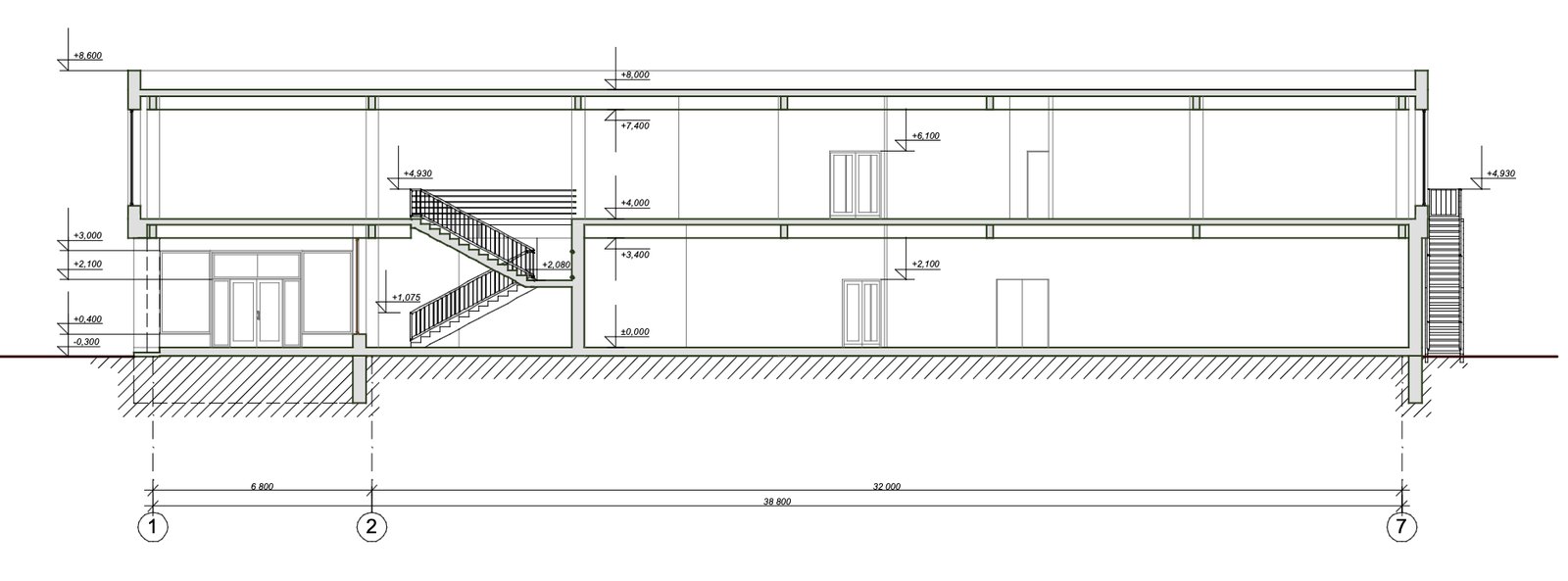

Сообщение между этажами предусмотрено по монолитной железобетонной двухмаршевой лестнице. Эвакуационный выход со второго этажа организован по наружной металлической лестнице.
Класс ответственности — II. Степень огнестойкости — III. Степень долговечности — III. Эти параметры учитываются при выборе конструкций, материалов и проектных решений.
Конструктивные и архитектурные решения
- монолитный железобетонный каркас: колонны, ригели и диски перекрытий;
- наружные стены — пеноблок 400 мм с облицовкой композитными алюминиевыми панелями;
- внутренние стены — пеноблок 300 и 200 мм, перегородки — гипсоблоки 150 и 80 мм;
- плоская кровля с внутренним водостоком и рулонным покрытием;
- окна — двойные стеклопакеты, главный вход — металлическая дверь с остеклением;
- полы: керамогранит, ламинат в кабинетах и керамическая плитка в санузлах.
Планы, разрез и визуализации
