Московская область · 2023 · раздел ИОС 4 / ОВиК

Линия горячего цинкования: ОВ и тепловые сети

Проектная документация разработана для производственного цеха горячего цинкования с административно-бытовым корпусом. В составе раздела ИОС 4 выполнены решения по отоплению, вентиляции, кондиционированию воздуха, тепловым сетям и противодымной вентиляции.

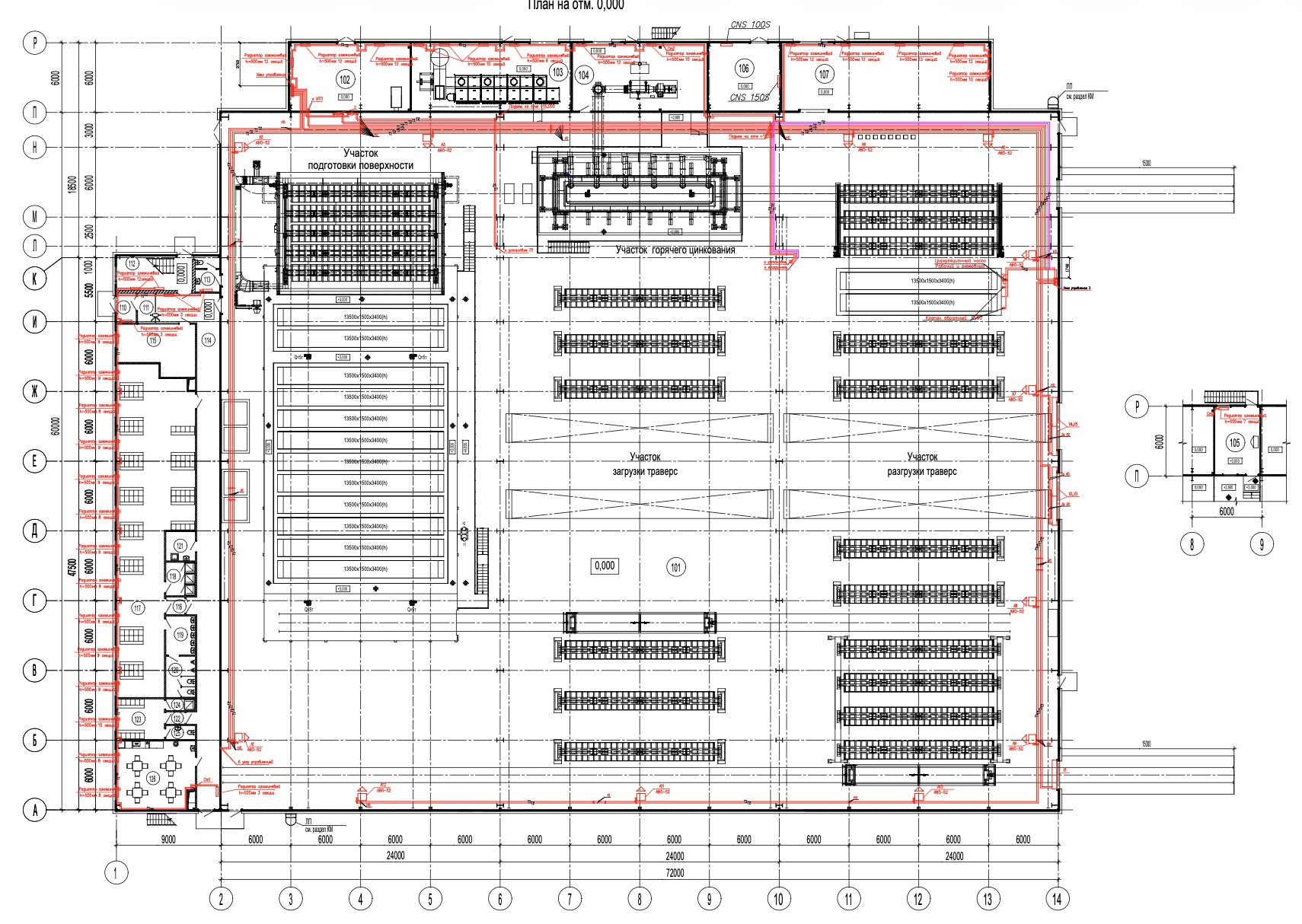

План отопления и вентиляции линии горячего цинкования с АБК
4 333,21 м²площадь производственного цеха по плану
50 790 м³/чвоздухообмен цеха по теплоизбыткам летом
1 693,47 кВтсуммарная нагрузка вентиляции
209 днейпродолжительность отопительного периода

Что разработано

Отопление цеха и АБК

Воздушное отопление цеха тепловентиляторами, радиаторное отопление административно-бытового корпуса и электрические нагреватели в электрощитовой.

Вентиляция производства

Приточные установки П1-П3, вытяжные системы В1-В19, местные отсосы от технологического оборудования и выброс выше кровли.

Дымоудаление

Вытяжная противодымная вентиляция ВД1 и приточная компенсация ПД1 с дымовыми клапанами и расчетом потерь давления по СП 7.13130.

Основные характеристики

Параметр Значение Принято в проекте
Объект линия горячего цинкования производственный цех с административно-бытовым корпусом
Документация стадия П, раздел ИОС 4 отопление, вентиляция, кондиционирование воздуха и тепловые сети
Площадь цеха 4 333,21 м² по плану производственного здания
Площадь АБК и пристроек около 1 196 м² суммарно по экспликации помещений
Наружная температура зимой -32 °C расчетная температура для вентиляции
Внутренняя температура +18 °C зимой, +23…+28 °C летом расчетные параметры воздуха в помещениях
Источник теплоснабжения существующая котельная 95-70 °C для тепловентиляторов также используется оборотная вода от ванн охлаждения 70-50 °C
Воздухообмен цеха 50 790 м³/ч расчет по теплоизбыткам в летний период

Тепловые нагрузки

Вентиляция

1 693,47 кВт на приточные установки и обработку наружного воздуха для производственного цеха и АБК.

Тепловентиляторы

277,8 кВт для воздушного отопления производственной зоны с учетом режима работы цеха.

Воздушные завесы

242,5 кВт на водяные завесы ворот с автоматическим включением от концевых выключателей.

Отдельно учтены отопление АБК — 91,965 кВт и электрические нагреватели электрощитовой — 2,5 кВт.

Отопление и теплоснабжение

Цех

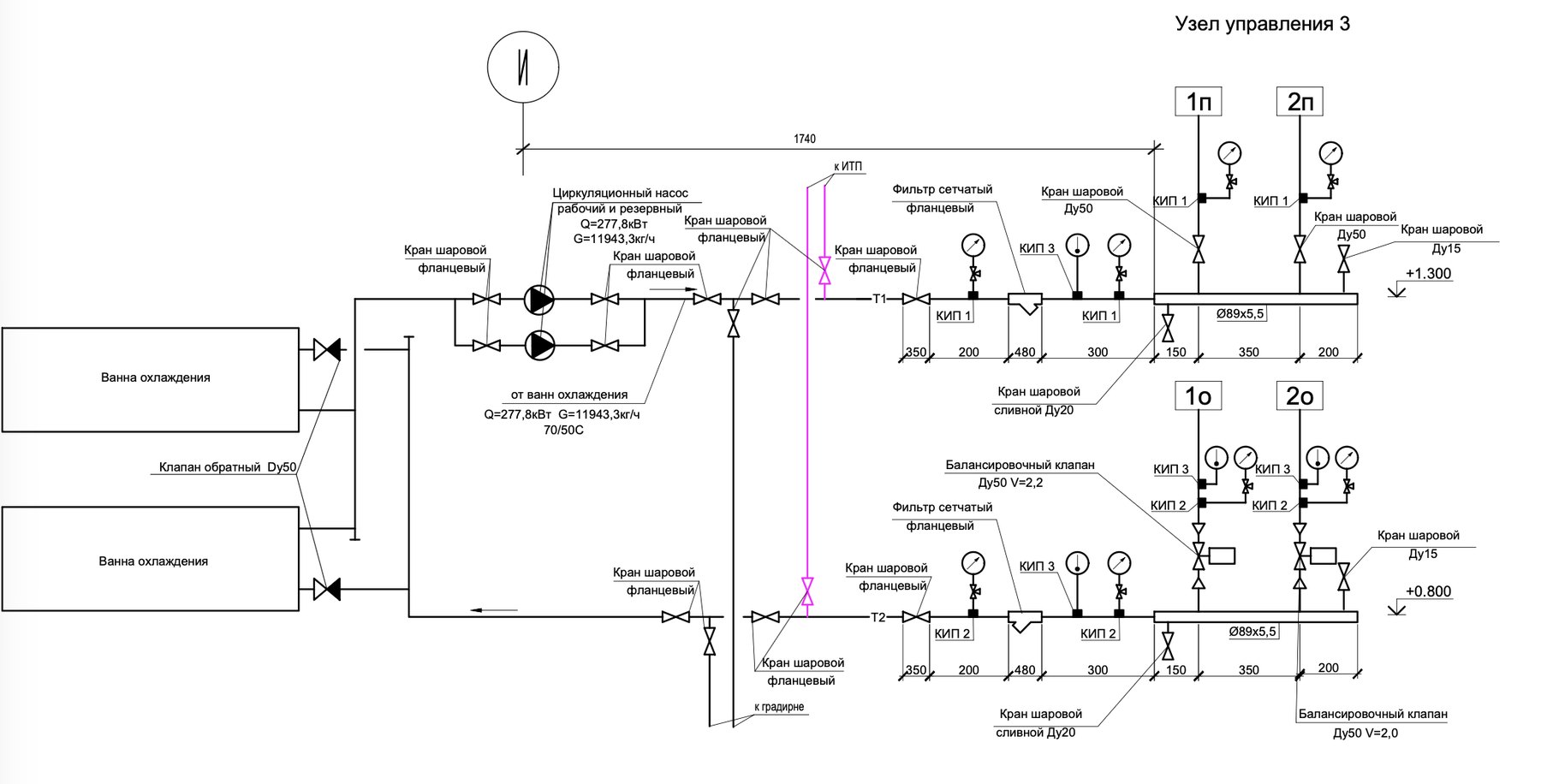

Основное отопление производственной части выполняют тепловентиляторы с водяными калориферами. В рабочий период для них используется оборотная вода от ванн охлаждения, в нерабочий период — тепло от котельной.

АБК

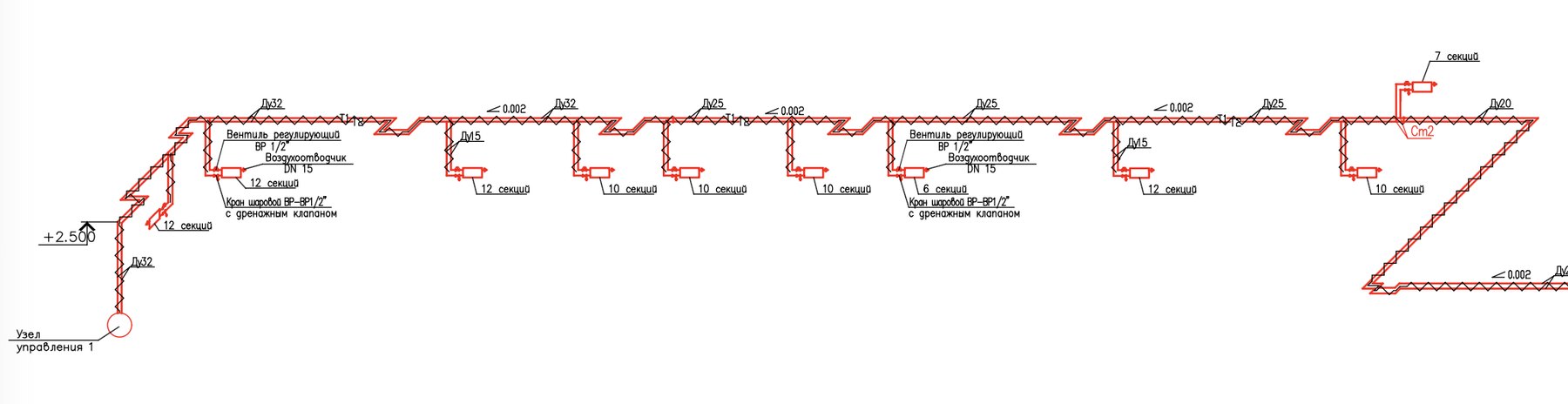

В административно-бытовом корпусе принята водяная радиаторная система: двухтрубная горизонтальная схема с верхней разводкой, открытой прокладкой и арматурой для регулирования.

Элемент Решение
Трубопроводы Стальные водогазопроводные по ГОСТ 3262-75 диаметром 15-50 мм, электросварные по ГОСТ 10704-91 для диаметров более 50 мм; для АБК — PPR PN20 Ø25-40 мм.
Изоляция Цилиндры Roswool на синтетическом связующем, кашированные алюминиевой фольгой, с толщиной по расчету.
Арматура Шаровые краны, фильтры сетчатые, обратные клапаны, балансировочные клапаны Danfoss, двухходовые клапаны с электроприводами.
Воздушно-тепловые завесы Водяные завесы Тепломаш, по 2 шт. на ворота, горизонтальная установка, байпасные линии с балансировочными клапанами для защиты от размораживания.

Вентиляция и дымоудаление

Приток

П1 и П2 обслуживают производственный цех, П3 — административно-бытовой корпус. Установки включают фильтры, водяные калориферы, вентиляторы и шумоглушители.

Вытяжка

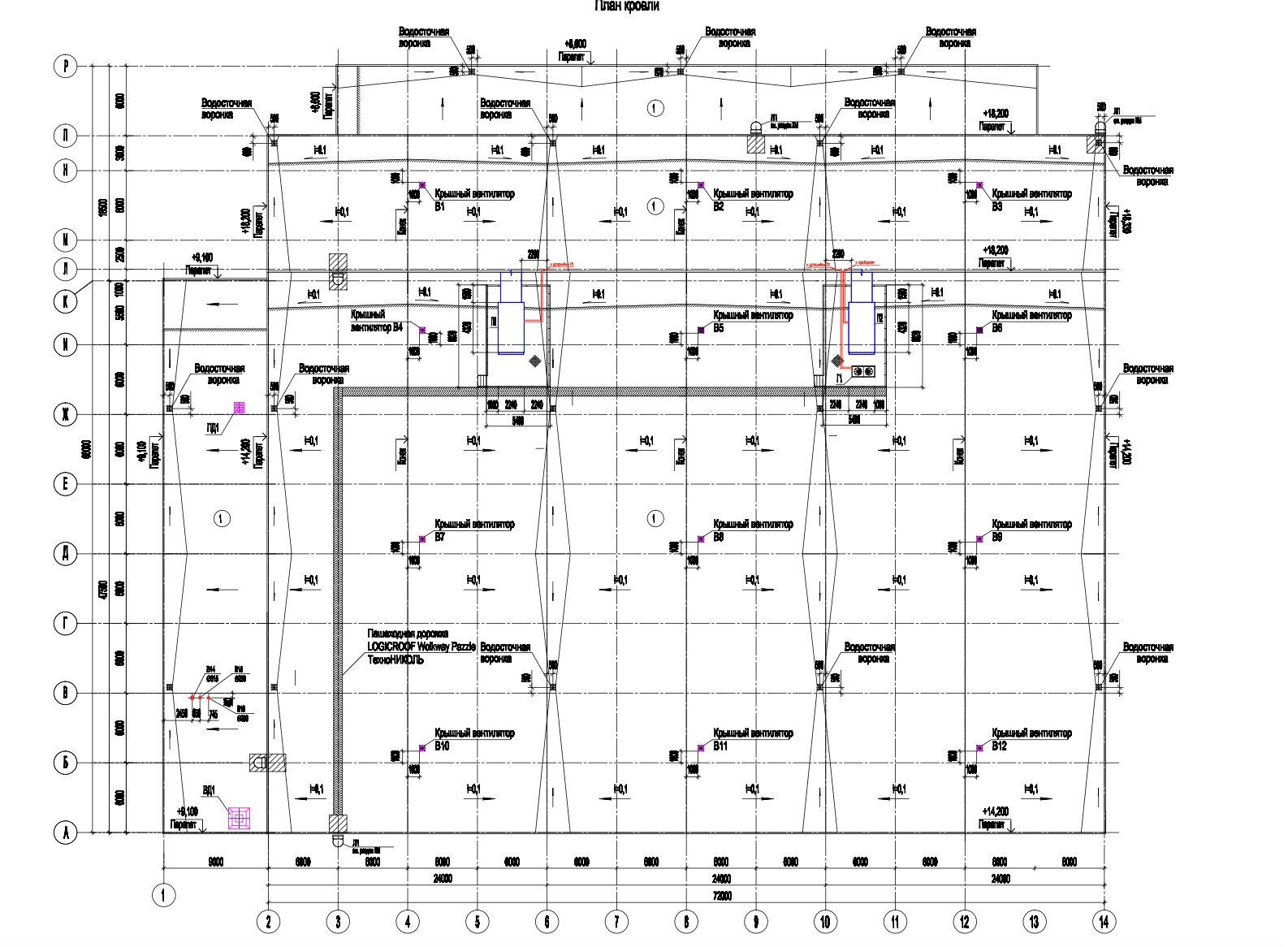

Из цеха воздух удаляется крышными вентиляторами В1-В12, из АБК — осевыми вентиляторами В13-В19. Местные отсосы выбрасывают воздух выше кровли на 2 м.

Противодымная защита

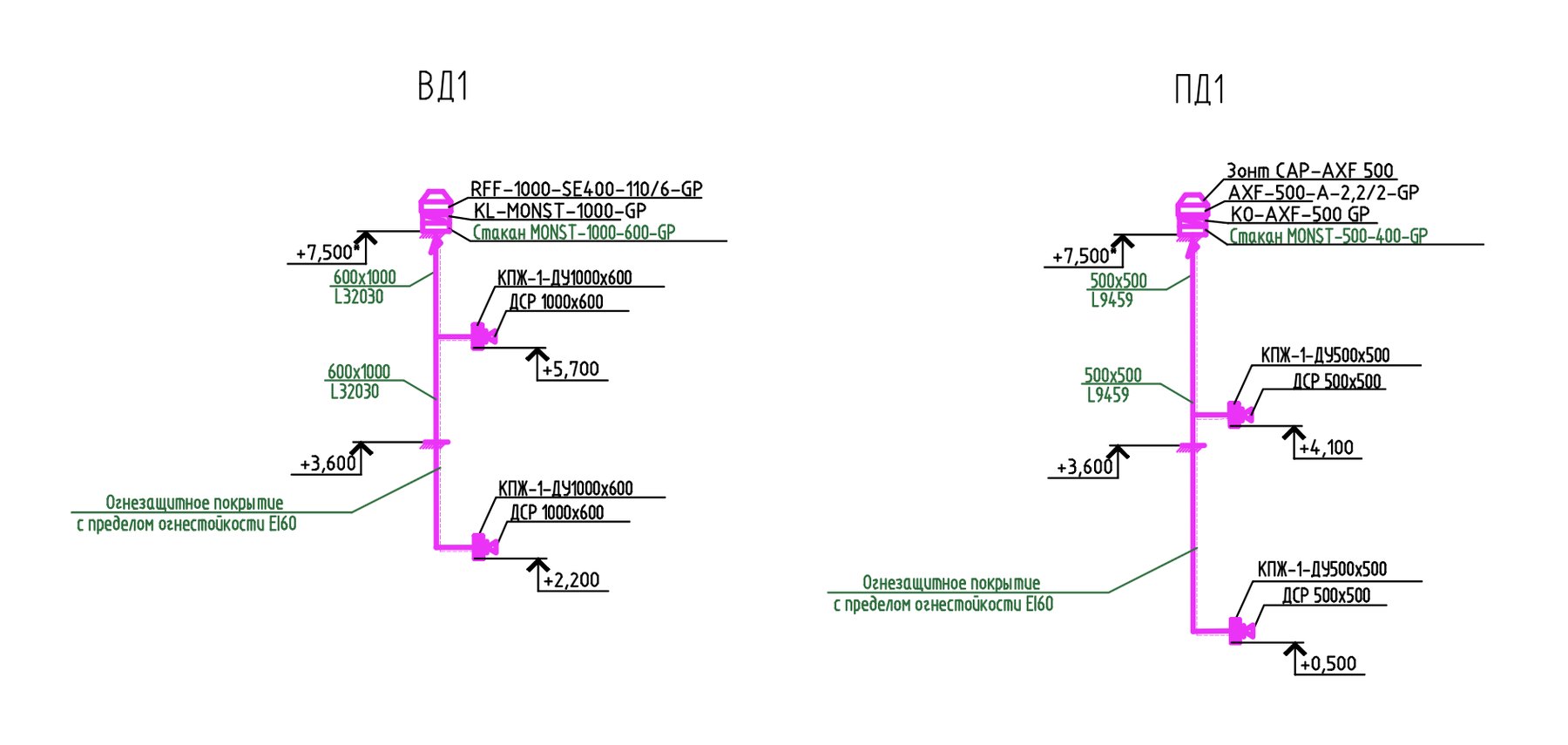

ВД1 удаляет продукты горения радиальным вентилятором АХF1120, ПД1 подает компенсационный воздух осевым вентилятором АХF-500-а-А-2,2/2-GP.

Планы и схемы

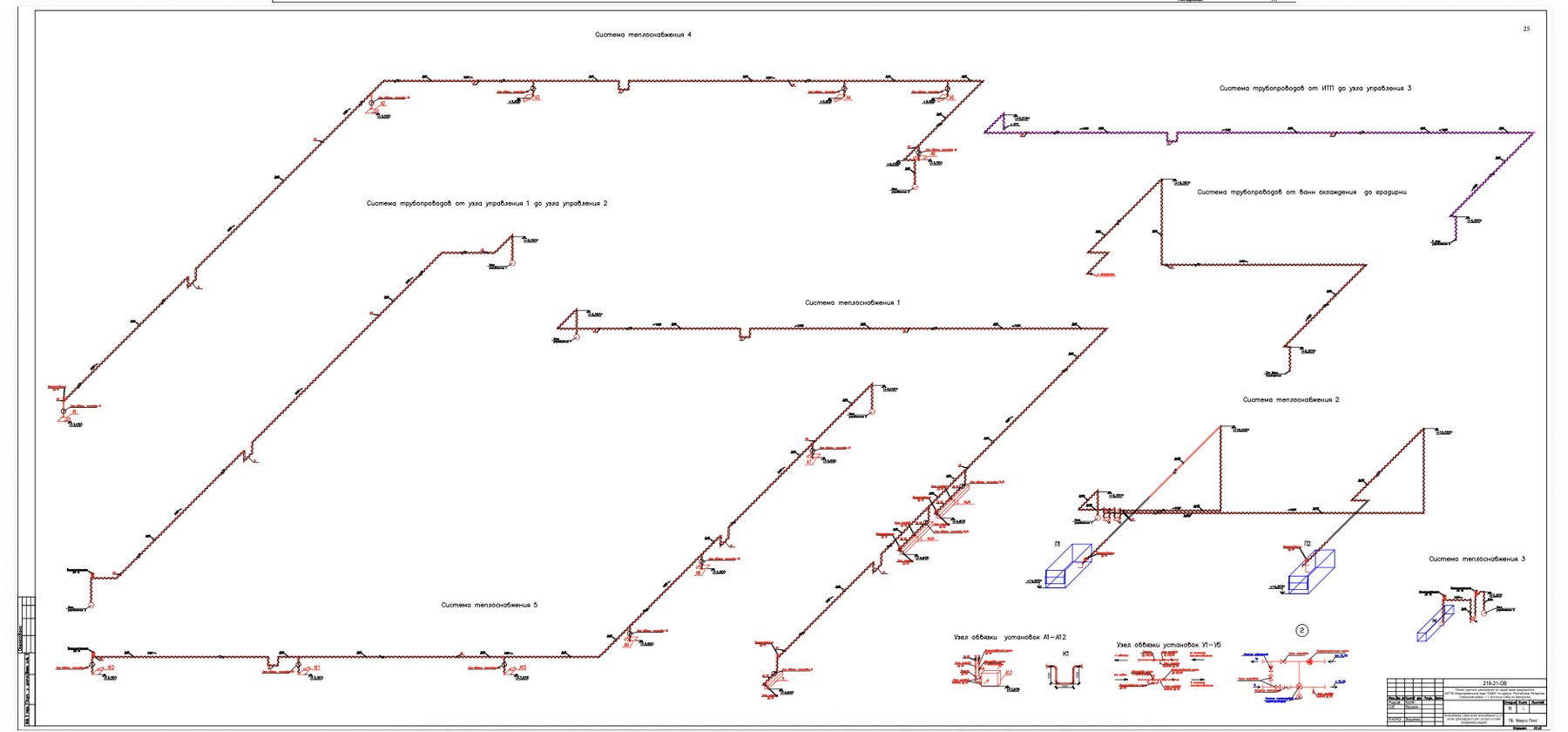

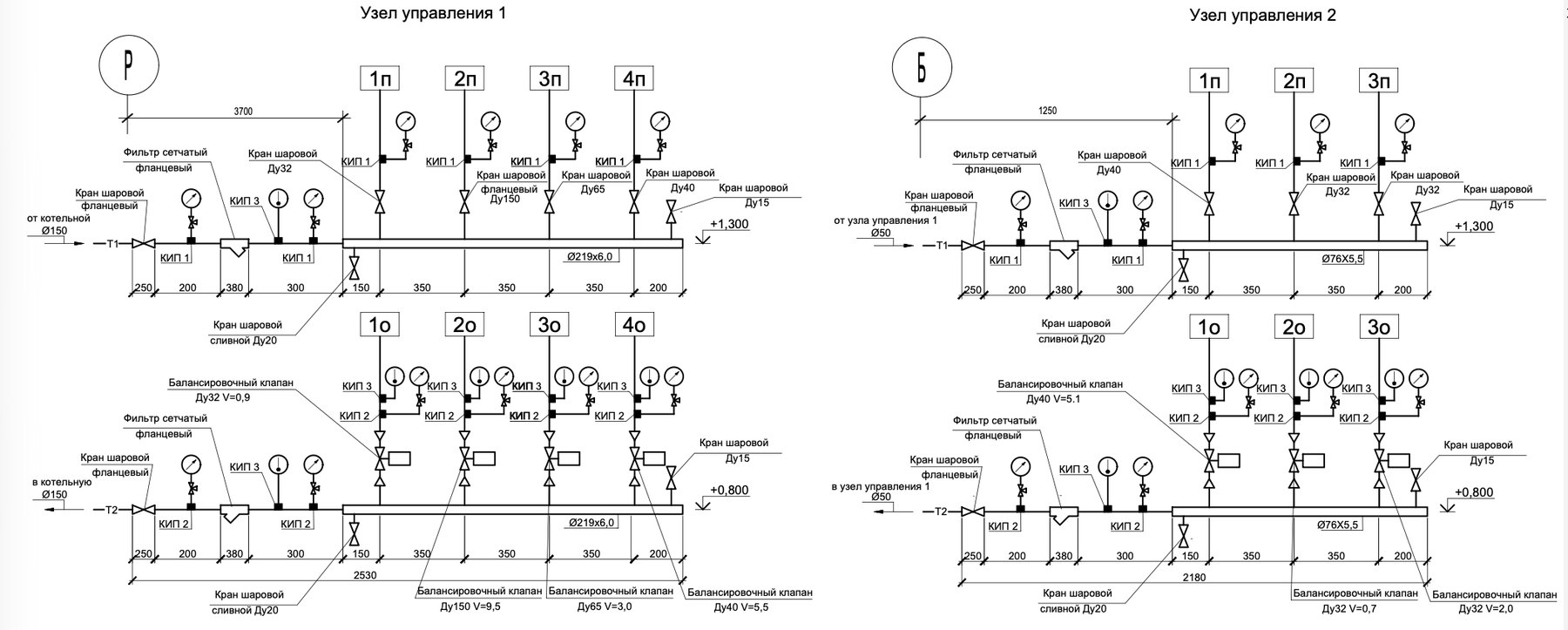

Графические материалы показывают трассировку систем ОВ, размещение крышных вентиляторов, противодымную вентиляцию, схемы теплоснабжения и узлы управления.

Автоматика и безопасность

Автоматическое регулирование

Температура приточного воздуха регулируется контроллерами и датчиками. Предусмотрена защита калориферов от замерзания и контроль засорения фильтров.

Пожарный режим

Вентиляция отключается по сигналу АПС, насосы циркуляции продолжают работу для защиты водяных контуров от размораживания.

Шумозащита

Скорости воздуха в воздуховодах и решетках ограничены, применяются шумоглушители и вентиляторы с высоким КПД и малыми окружными скоростями.

Вопросы и ответы

Что входит в раздел ИОС 4 для линии горячего цинкования?

В раздел входят решения по отоплению, вентиляции, кондиционированию, тепловым сетям, противодымной вентиляции, автоматике, тепловым нагрузкам, трассировке воздуховодов и трубопроводов.

Зачем использовать оборотную воду от ванн охлаждения?

Оборотная вода 70-50 °C используется для тепловентиляторов в рабочий период. Это позволяет утилизировать технологическое тепло и уменьшить нагрузку на котельную.

Какие особенности есть у вентиляции цеха горячего цинкования?

Проект учитывает крупный воздухообмен по теплоизбыткам, местные отсосы от технологического оборудования, разнесение воздухозабора и выброса, а также вывод загрязненного воздуха выше кровли.
