ОВ магазина строительных материалов
Проектная документация разработана для одноэтажного магазина строительных материалов площадью 450 м². В разделе ОВ выполнены решения по внутренней системе отопления и приточно-вытяжной вентиляции с механическим побуждением.
Система отопления принята двухтрубной с открытой прокладкой трубопроводов и алюминиевыми радиаторами ASTEK 100-500. Вентиляция выполнена на круглых воздуховодах из оцинкованной стали с канальным вентилятором Systemair KD 400E-EC, шумоглушителем, обратным клапаном и решетками.
Что разработано в разделе ОВ
Отопление
Двухтрубная система с подающей и обратной магистралями, уклонами 0,003, радиаторами ASTEK, регулирующей и запорной арматурой.
Вентиляция
Приточно-вытяжная система с механическим побуждением, круглыми воздуховодами Ø100-125 мм, решетками и канальным вентилятором.
Эксплуатация
Открытая прокладка труб по стенам, воздухоудаление через воздухоотводчики, доступная арматура и размещение оборудования с учетом торгового зала.
Основные характеристики
| Параметр | Значение | Проектное решение |
|---|---|---|
| Объект | магазин строительных материалов | розничная торговля строительными материалами |
| Документация | проектная документация, раздел ОВ | отопление и вентиляция |
| Этажность | 1 этаж | одноэтажное торговое здание |
| Площадь | 450 м² | торговый зал и подсобные помещения |
| Отапливаемый объем | 2 160 м³ | расчетный объем для теплотехнического расчета |
| Потери тепла | 53 060 Вт | расчетные потери зданием |
| Тепловая нагрузка | 55 163 Вт | полная нагрузка системы отопления |
| Система отопления | двухтрубная | нижняя разводка по плану, открытая прокладка труб |
| Емкость системы | 1 011 л | объем теплоносителя в системе отопления |

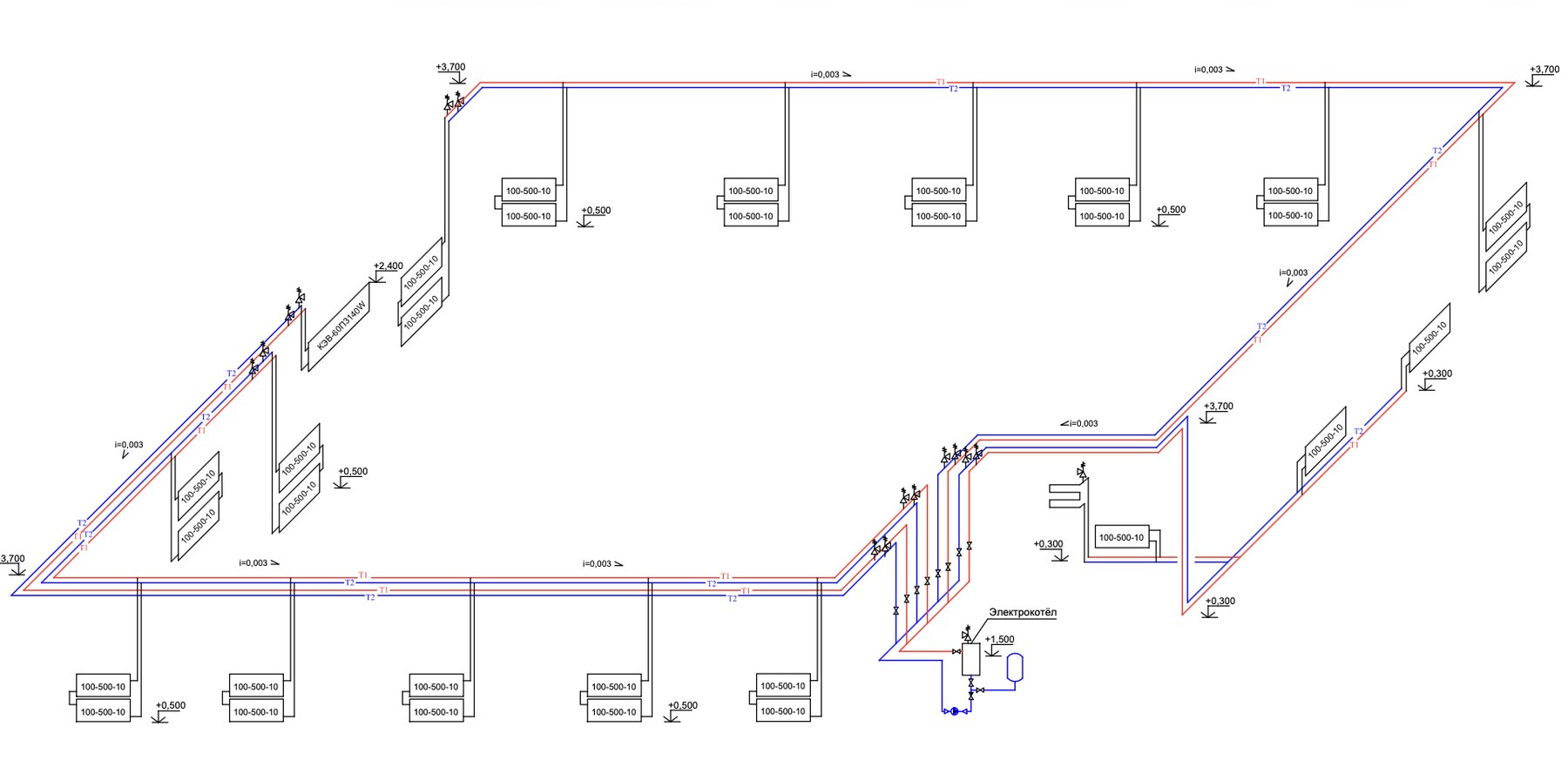

Система отопления

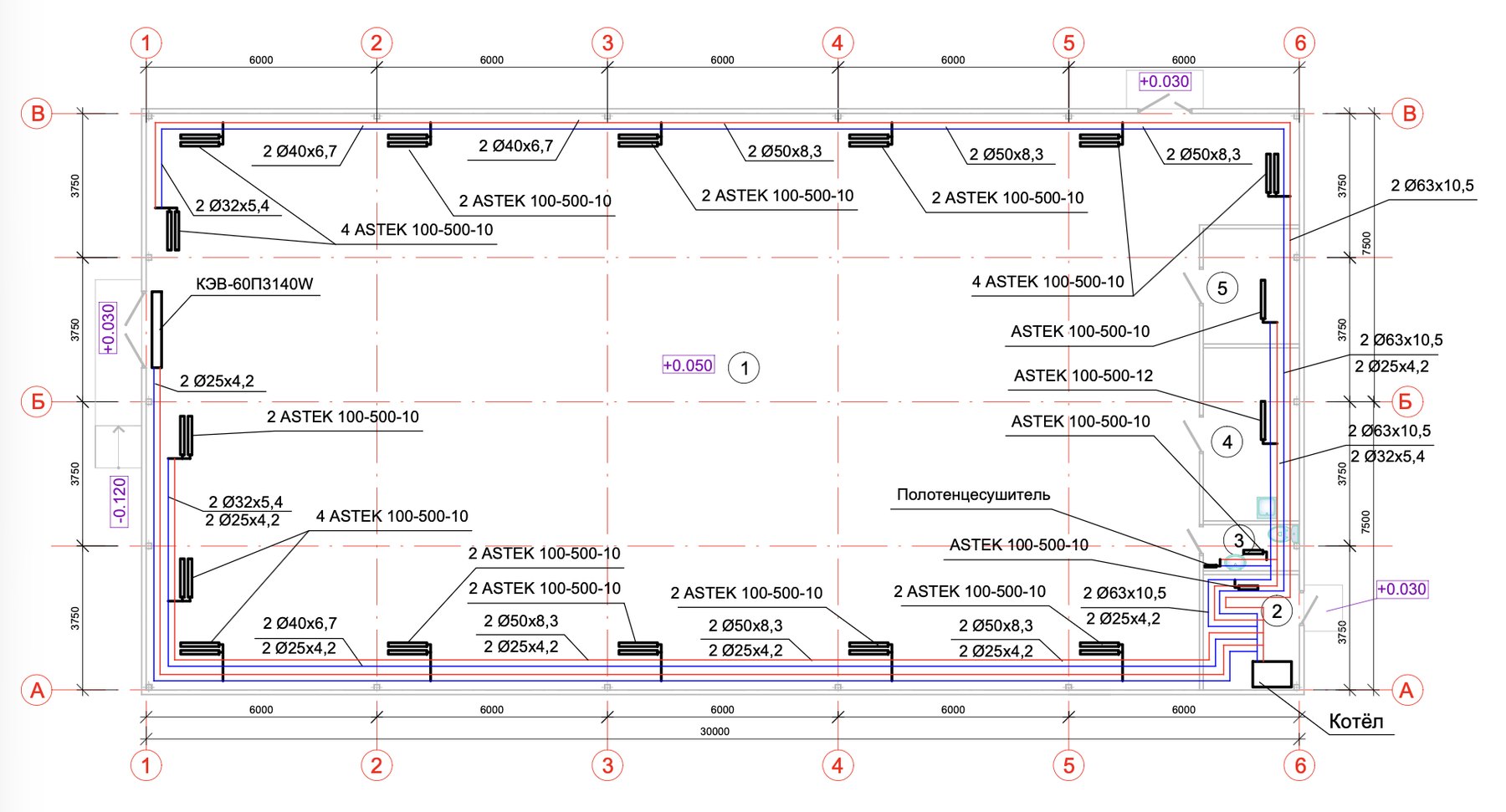

Радиаторы и трубопроводы
В проекте применены алюминиевые секционные радиаторы ASTEK 100-500 с разным количеством секций. Приборы размещены под оконными проемами и подключены к подающей и обратной магистралям.
Гидравлика и эксплуатация
Потери давления в системе составляют 9,18 кПа, статическая высота — 2,5 м. Воздухоудаление предусмотрено через воздухоотводчики. Трубопроводы проложены открыто, изоляция не предусмотрена.
По расчету полная тепловая нагрузка отопления составляет около 55,2 кВт, расчетный расход теплоносителя — 3,66 т/ч. Удельный расход тепла принят 271 Вт/(м²·°С).

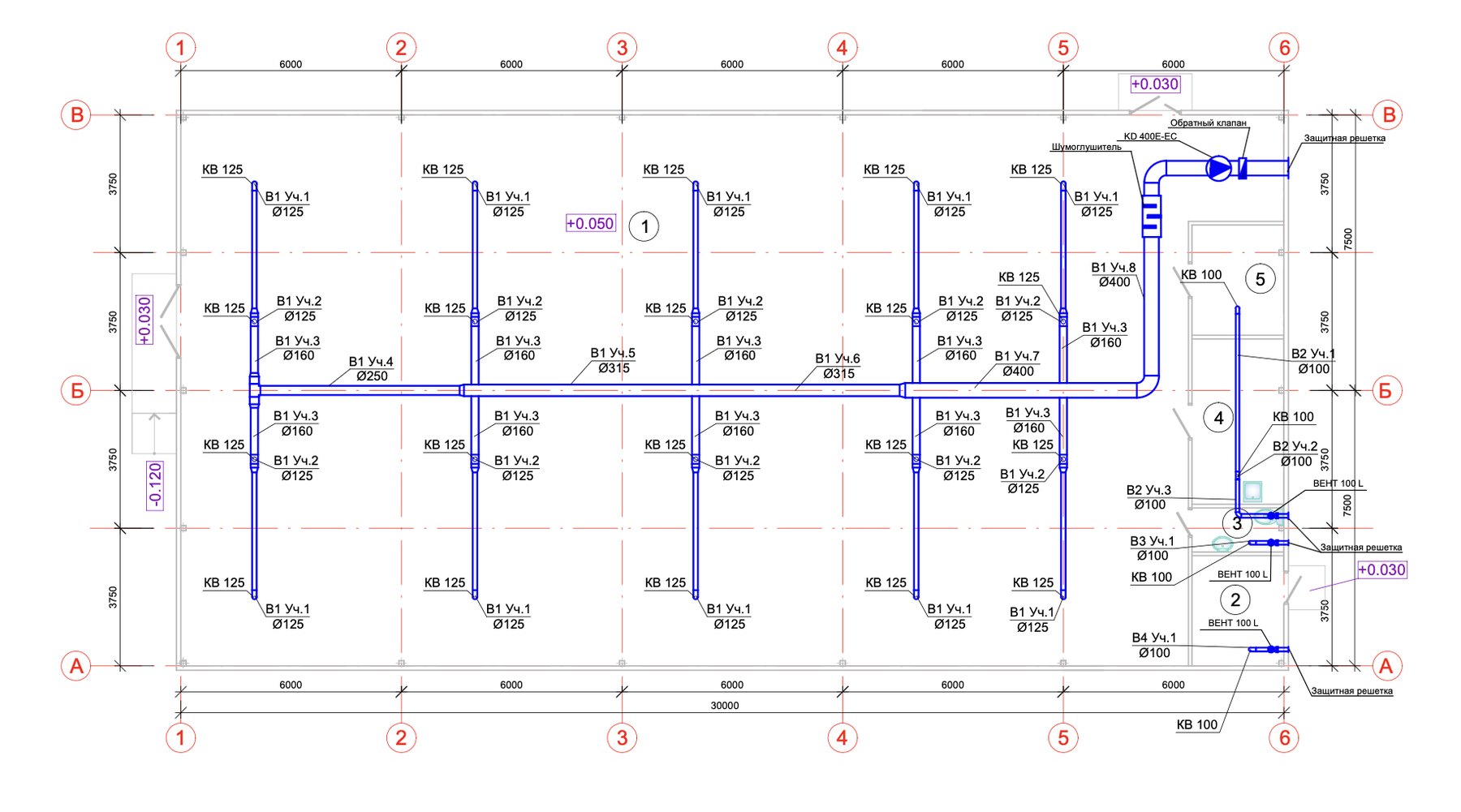

Система вентиляции
Воздуховоды и решетки
Воздуховоды круглого сечения Ø100 и Ø125 мм выполнены из оцинкованной стали и прокладываются за подвесным потолком с креплением к строительным конструкциям.

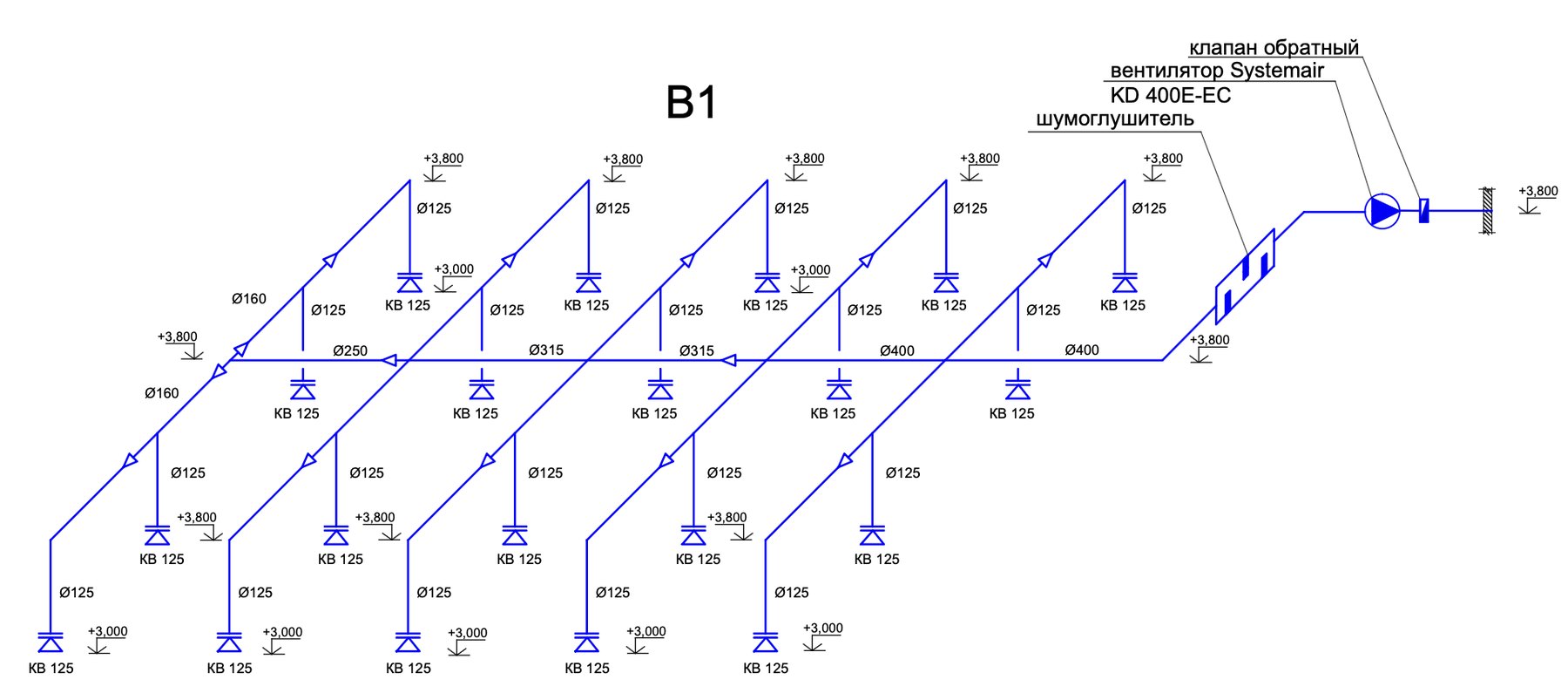

Оборудование
В системе предусмотрен канальный центробежный вентилятор Systemair KD 400E-EC с электронно-коммутируемым двигателем, шумоглушитель, обратный клапан и защитная решетка.

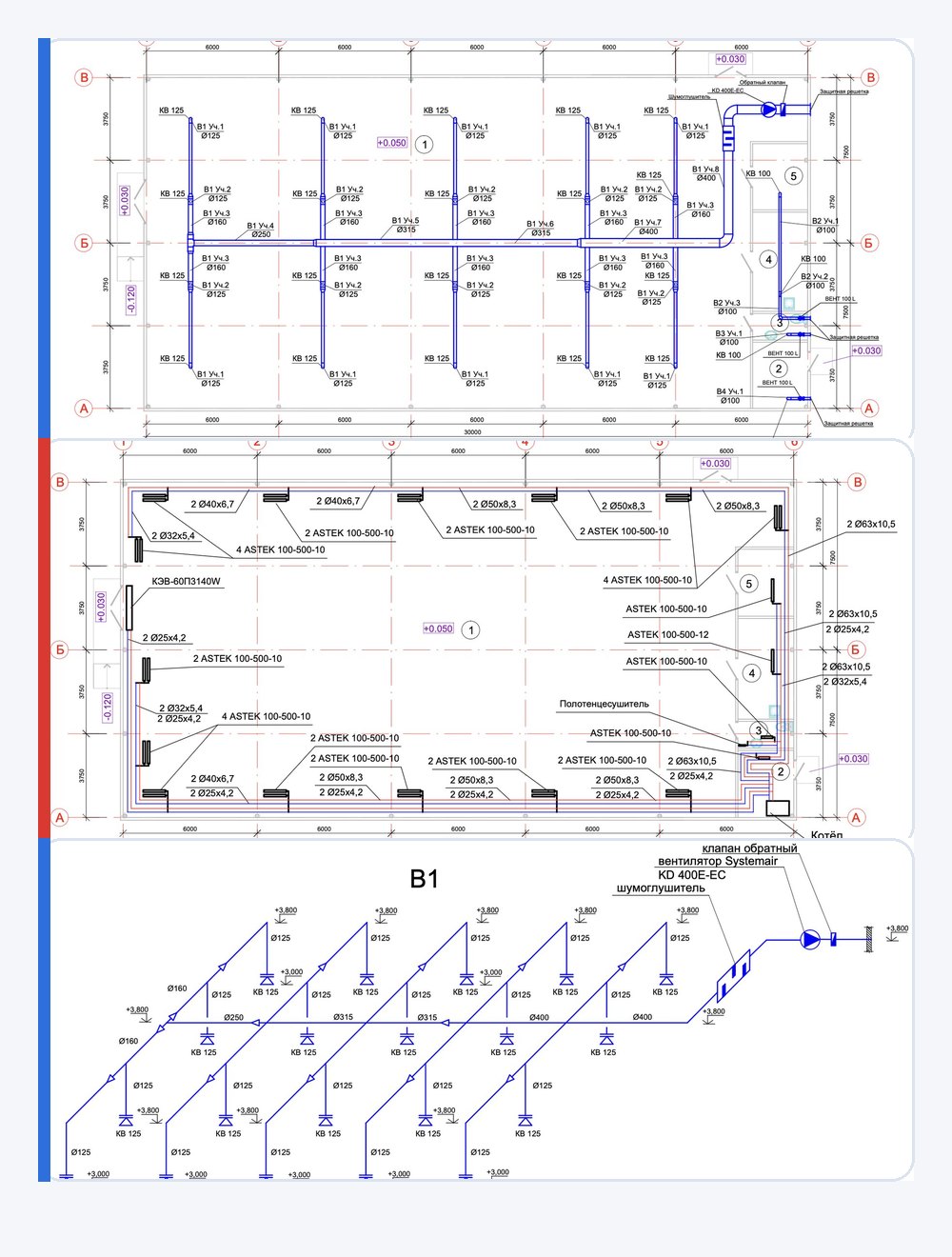

Планы и схемы
Чертежи вынесены крупно, чтобы были видны трассы воздуховодов, радиаторы, диаметры труб, отметки, оборудование вентиляции и подключение нагревательных приборов.
Автоматика, пожарные решения и шумозащита
Автоматика
Для отопления предусмотрены термостатические регуляторы на приборах. Для вентиляции учитывается автоматическое управление и контроль параметров через элементы диспетчеризации.
Пожарная безопасность
Вентиляция отключается по сигналу АПС. В составе решений предусматриваются противопожарные мероприятия и применение огнезадерживающих клапанов при необходимости по трассам.
Защита от шума
На воздуховодах предусмотрен шумоглушитель, а для вентилятора — виброизоляция и гибкие вставки, чтобы снизить передачу вибрации и шума в торговые помещения.
Вопросы и ответы
Что входит в раздел ОВ для магазина строительных материалов?
В раздел входят расчеты теплопотерь и тепловой нагрузки, планы отопления и вентиляции, аксонометрические схемы, подбор радиаторов, воздуховодов, вентилятора, арматуры и основные решения по автоматике, пожарной безопасности и шумозащите.
Почему для магазина выбрана двухтрубная система отопления?
Двухтрубная схема позволяет равномернее распределять теплоноситель по радиаторам и точнее регулировать тепловую отдачу приборов в торговом зале и вспомогательных помещениях.
Зачем в вентиляции нужен шумоглушитель?
Шумоглушитель снижает аэродинамический шум от вентилятора и движения воздуха по воздуховодам. Для торгового помещения это важно, поскольку инженерное оборудование не должно создавать дискомфорт для посетителей и персонала.
