Подстанция 110/6 кВ

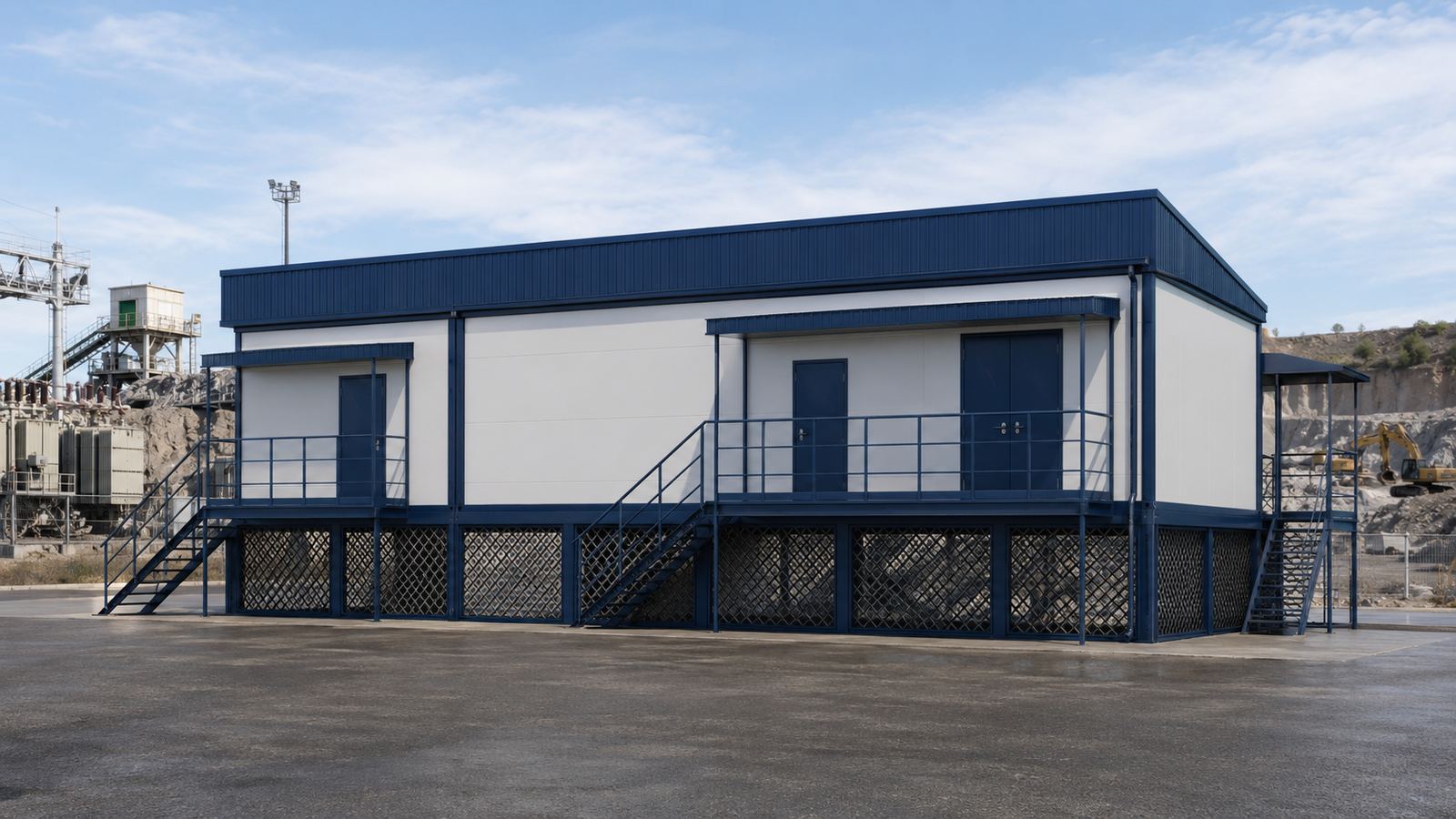

Проектная документация разработана для строительства ПС 110/6 кВ для электроснабжения карьера с подключением от ВЛ-110 кВ. Основное технологическое здание — ЗРУ 6 кВ, совмещенное с общеподстанционным пунктом управления, в блочно-модульном исполнении полной заводской готовности.
В состав подстанции входят ОРУ 110 кВ, линейные порталы, фундаменты под два силовых трансформатора, наружное и внутреннее ограждение, кабельные конструкции. Здание без постоянного пребывания людей, обслуживание — периодическое.
Состав подстанции
ЗРУ 6 кВ и ОПУ
Блочно-модульное здание размещает распределительное устройство 6 кВ, панели релейной защиты и автоматики, щиты постоянного тока и связи.
ОРУ 110 кВ
В проект включены открытое распределительное устройство 110 кВ, линейные порталы и фундаменты под два силовых трансформатора.
Эксплуатация
Объект предназначен для электроснабжения карьера. Постоянные рабочие места в здании не предусматриваются.
Основные параметры
| Показатель | Значение | Проектное решение |
|---|---|---|
| Тип документации | проектная документация, стадия П | строительство ПС 110/6 кВ |
| Локация | Норильск | проект 2021 года |
| Назначение | энергообъект для электроснабжения карьера | подключение от ВЛ-110 кВ |
| Здание ЗРУ 6 кВ и ОПУ | 94,9 м² общей площади, 112,8 м² застройки | одноэтажное блочно-модульное здание |
| Пожарные характеристики | II степень огнестойкости, категория В, Ф5.1 | класс ответственности — нормальный |
| Пребывание людей | без постоянного пребывания | технологическое здание с периодическим обслуживанием |
| Исполнение | блок-контейнеры полной заводской готовности | металлический каркас и сэндвич-панели с минераловатным утеплителем |
| Наружная отделка | заводская окраска панелей | синий и серый цвета по альбому заказчика |
Блочно-модульное здание
- Конструкция — блок-контейнеры полной заводской готовности.
- Основание блока — стальная силовая рама.
- Несущий каркас — пространственный металлический каркас.
- Ограждающие конструкции — сэндвич-панели со стальными обшивками и негорючей минераловатной теплоизоляцией на базальтовой основе.
- Внутренняя отделка не требуется: поверхности панелей имеют заводскую полимерную окраску.
Инженерные решения
- Кровля — плоская, с организованным водостоком, обогревом и снегозадержателями.
- Окна — ПВХ-профили с двухкамерными стеклопакетами.
- Двери — металлические утепленные, с уплотнителями, доводчиками и самозакрыванием.
- Инженерное обеспечение в составе модулей: электрическое отопление, вентиляция и освещение.
- Светоограждение не требуется, так как высота здания менее 50 м.
Энергоэффективность и защита от шума
Энергоэффективность обеспечивается компактной прямоугольной формой здания, эффективной теплоизоляцией сэндвич-панелей, утепленными дверями и современным автоматизированным оборудованием.
Шум и вибрация снижены за счет герметичных окон с двухкамерными стеклопакетами, звукоизолирующих свойств минераловатных панелей и виброизоляции вентиляционного оборудования.
Графические материалы проекта

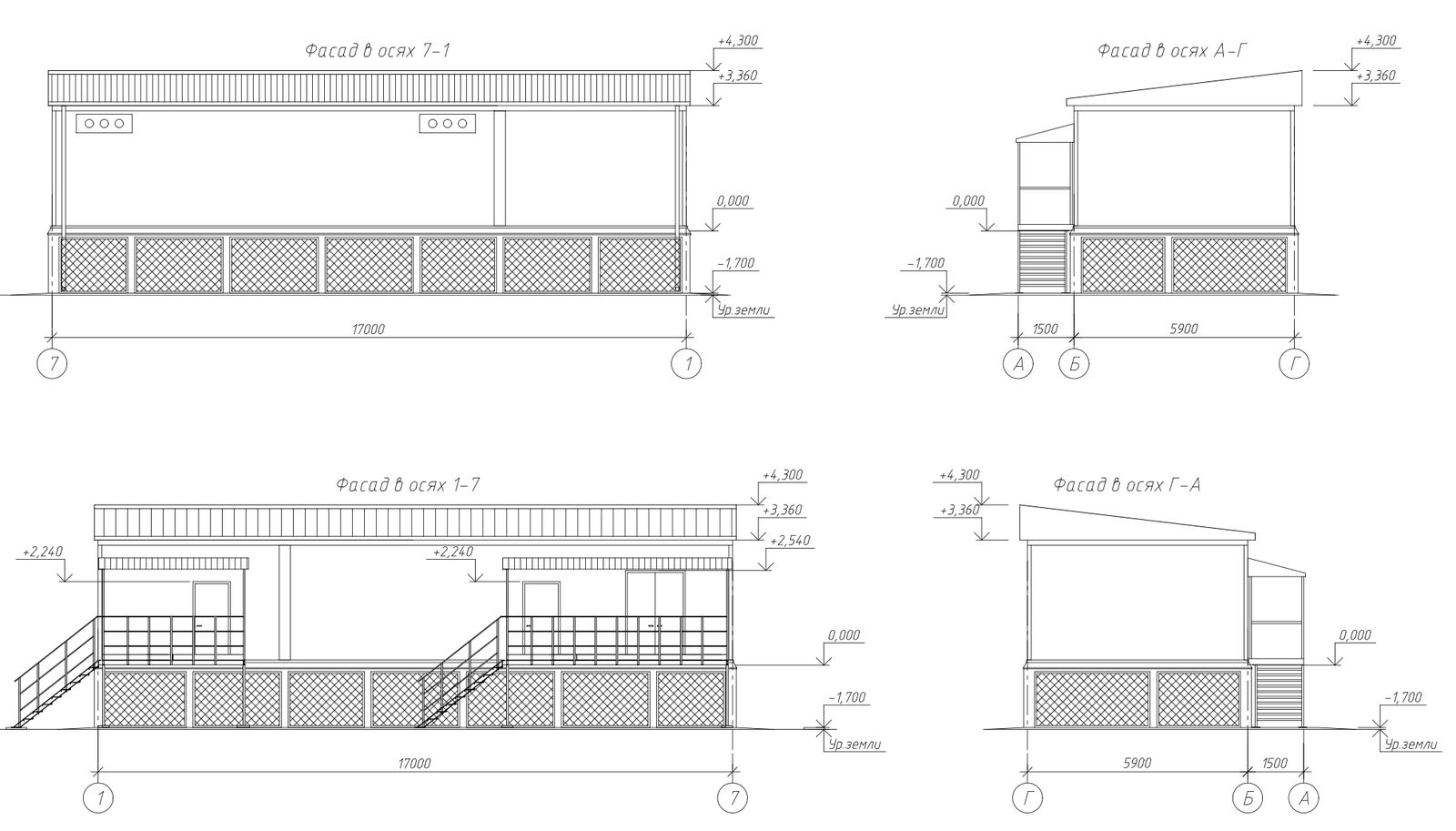

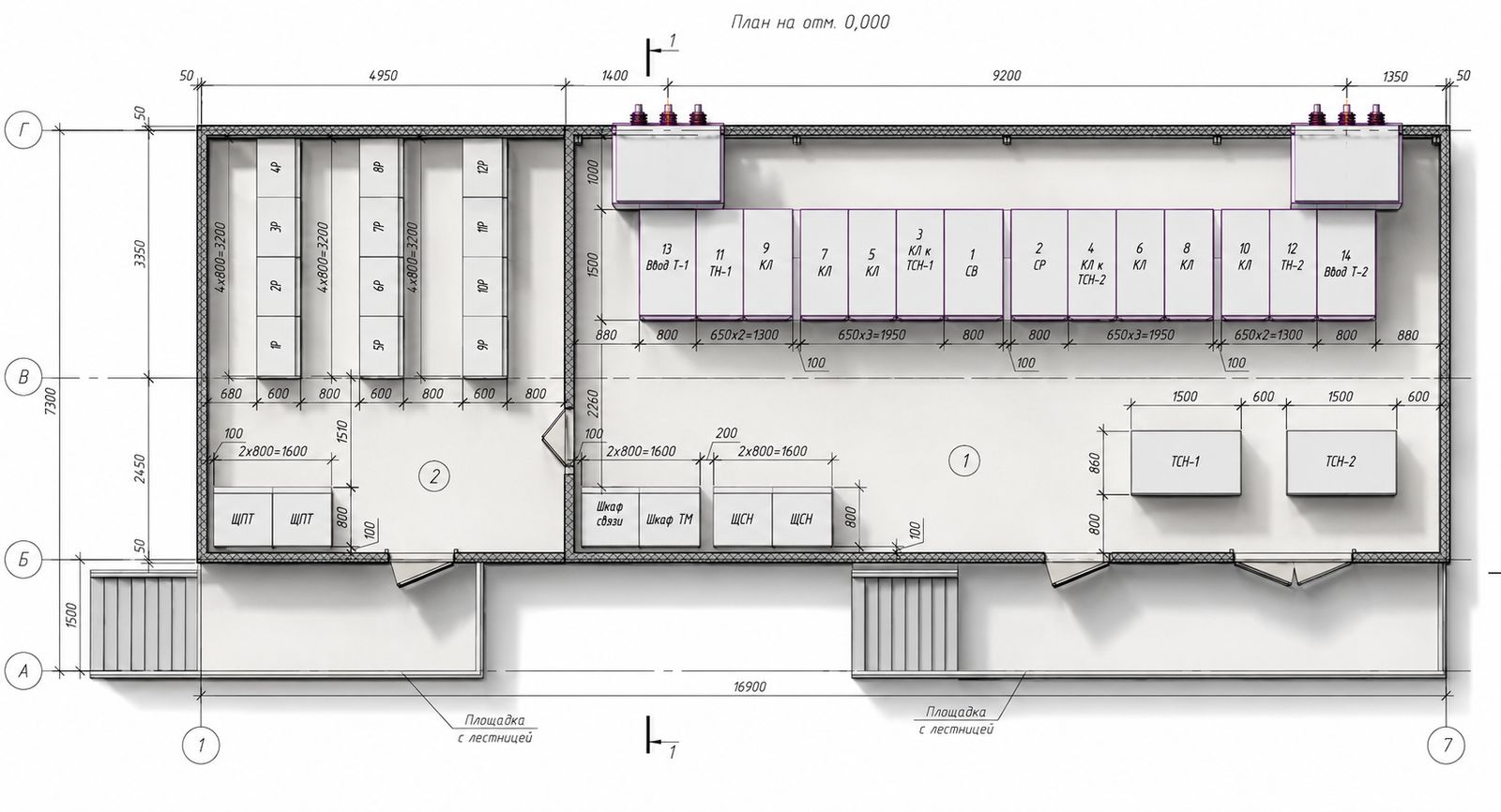

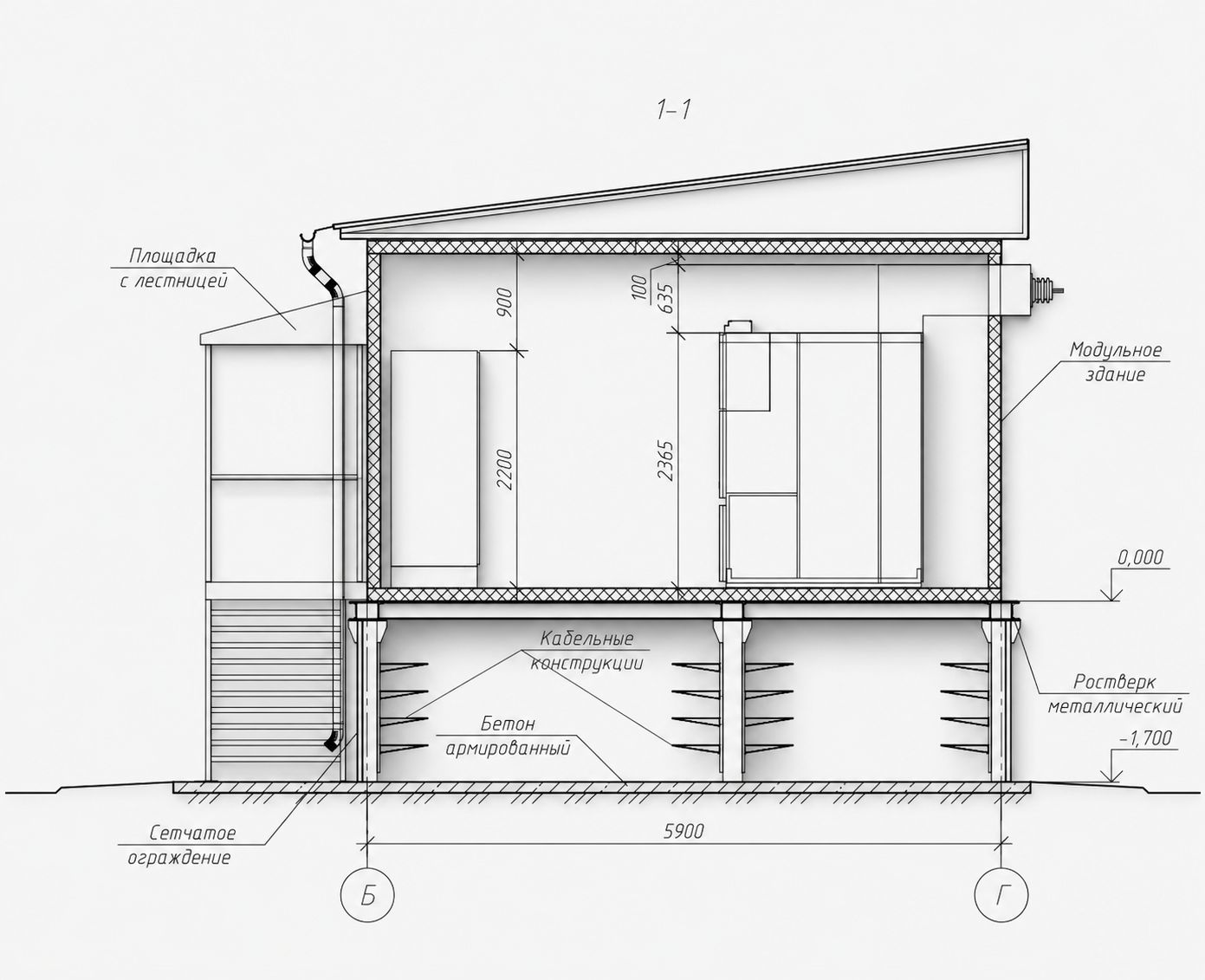

В подборке показаны план ЗРУ 6 кВ с ОПУ, разрез по модульному зданию и фасады с площадками обслуживания.
