Предприятие по производству кабелей
Рабочая документация разработана для производственного здания с административно-бытовыми помещениями, предназначенного для выпуска кабельной продукции и изделий с её применением.
Комплекс состоит из трёх взаимосвязанных частей: шестиэтажного АБК с цокольным этажом, трёхэтажного производственного корпуса с антресолями и двухэтажной переходной вставки с погрузочно-разгрузочной зоной.
Состав комплекса
Административно-бытовой корпус
6 этажей, включая цокольный. В составе: главный вход, вестибюль с охраной, гардероб, кабинеты, переговорные, комнаты отдыха, кафе, санитарные узлы и вспомогательные помещения.
Производственный корпус
3 этажа с антресолями. Размещаются производственные линии, цеха, зоны хранения и технические помещения для обслуживания технологического процесса.
Переходная вставка
2 этажа. Предусмотрены тамбур-шлюз, рампа на две автомашины, выравнивающие платформы и подъёмные утеплённые ворота с тепловой завесой.
Основные параметры
| Показатель | Значение | Проектное решение |
|---|---|---|
| Тип документации | рабочая документация | производственное здание с административно-бытовыми помещениями |
| Локация | Нижний Новгород | проект 2025 года |
| Площадь застройки | около 5 184 м² | по габаритам АБК, производственного корпуса и переходной вставки |
| Габариты корпусов | АБК 30,0 × 63,0 м; производственный 66,0 × 45,0 м; вставка 18,0 × 18,0 м | три связанных объёма с разным функциональным назначением |
| Этажность | АБК — 6 этажей; производственный корпус — 3 этажа; переходная вставка — 2 этажа | вертикальные связи по монолитным лестницам и лифтам |
| Отметка 0,000 | 169,45 м | принята абсолютная отметка для привязки проектных решений |
| Пожарные характеристики | II степень огнестойкости, С0, категория В | Ф5.1 для производственных помещений и Ф4.3 для административной части |
| Уровень ответственности | II | нормальный уровень ответственности объекта |
Каркас и ограждающие конструкции
- Производственный корпус — металлический каркас с колоннами, фермами, прогонами и связями, предел огнестойкости R90.
- Наружные стены АБК — трехслойные самонесущие конструкции с утеплением минераловатными плитами 150 мм и облицовкой композитными панелями.
- Цокольный этаж АБК — кирпич 250 мм, утеплитель «Роквул Венти Баттс» 150 мм, композитные панели по металлическому каркасу с вентзазором.
- Надземная часть АБК — пенобетонные блоки 200 мм, минераловатный утеплитель 150 мм и облицовка «Алюкобонд».
- Производственный корпус и переходная вставка — трехслойные сэндвич-панели «ТРИМО» с заводским полимерным покрытием.
Кровля, проемы и отделка
- Кровля — плоская рулонная, два слоя «Техноэласт» с минераловатным утеплением «РУФ БАТТС» 100 + 50 мм и внутренним водостоком.
- На кровле предусмотрена молниеприемная сетка из стали d8A-I с шагом 10 × 10 м.
- Перекрытия — монолитные железобетонные плиты толщиной 150-180 мм.
- Окна — двухкамерные стеклопакеты 4-12-4-12-4 в алюминиевых или ПВХ-профилях, цвет RAL 7040.
- Наружные двери — металлические утепленные; в технических и производственных помещениях — противопожарные EI60.
Функциональная организация
Цокольный этаж АБК включает главный вход, вестибюль с охраной и гардеробом, санитарные узлы, кладовые уборочного инвентаря, технологические и подсобные помещения.
На административно-офисных этажах размещены офисы, кабинеты, переговорные, комнаты отдыха, столовые, санитарные узлы, коридоры и холлы. Производственная часть предназначена для размещения цехов, линий выпуска кабельной продукции, зон хранения и технических помещений.
Графические материалы проекта

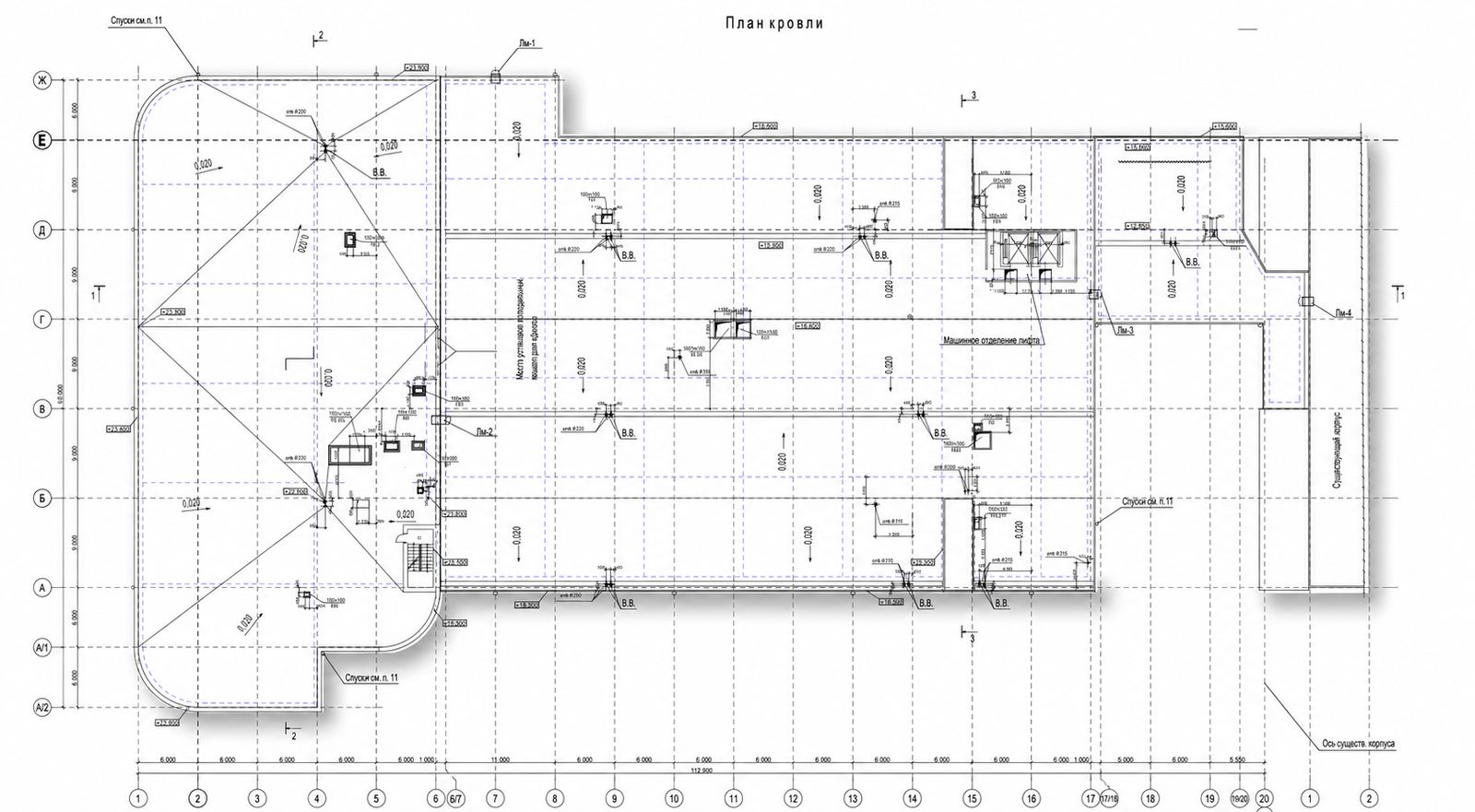

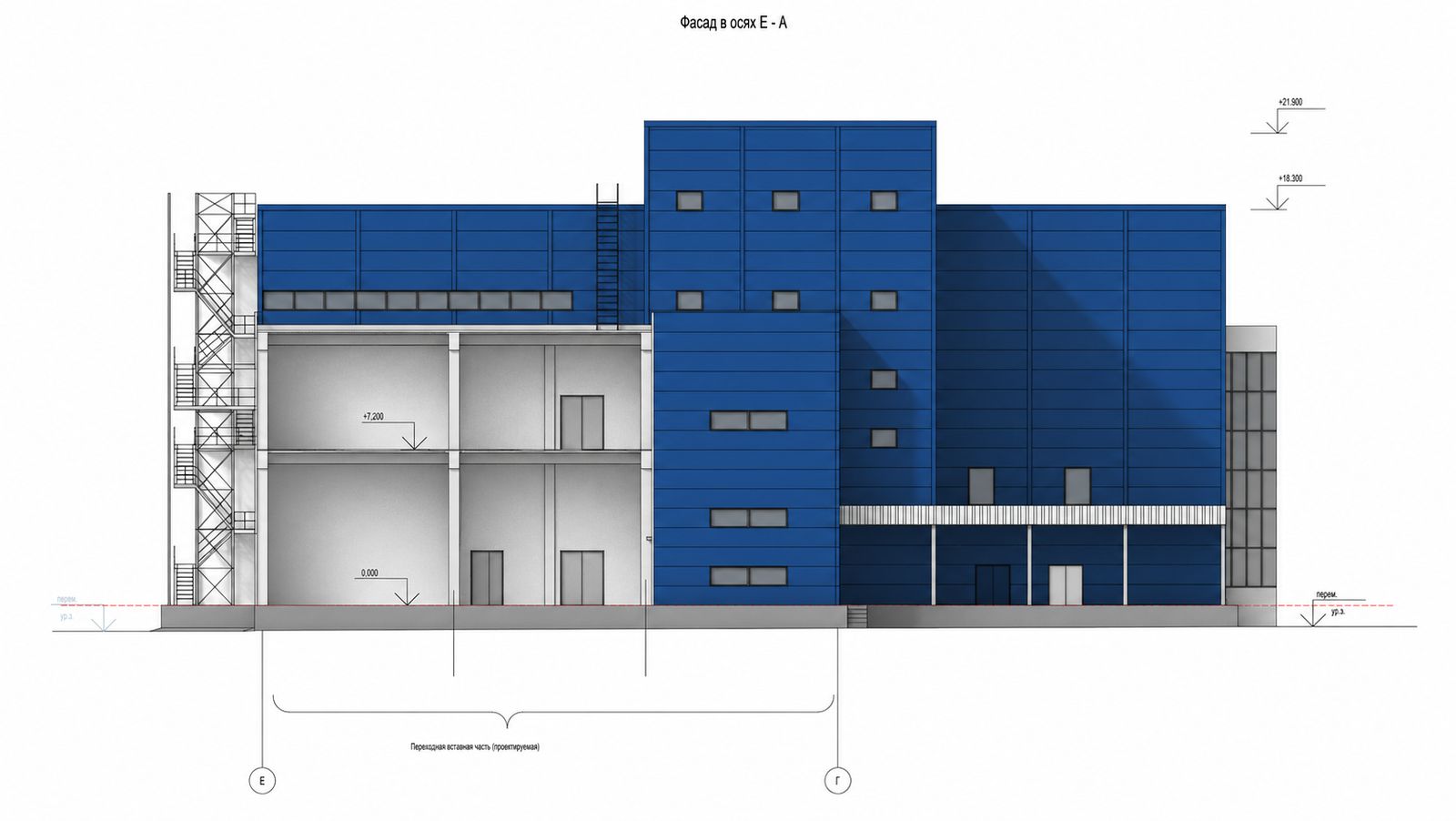

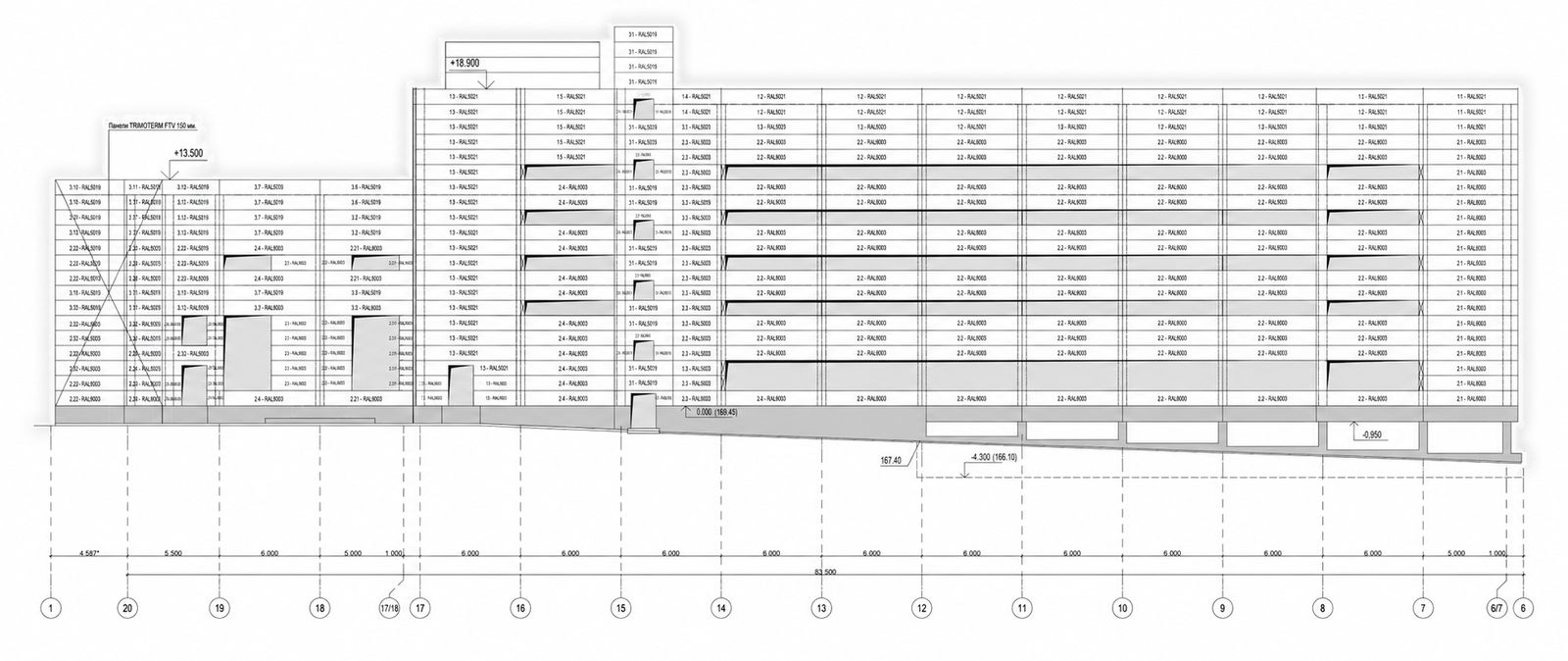

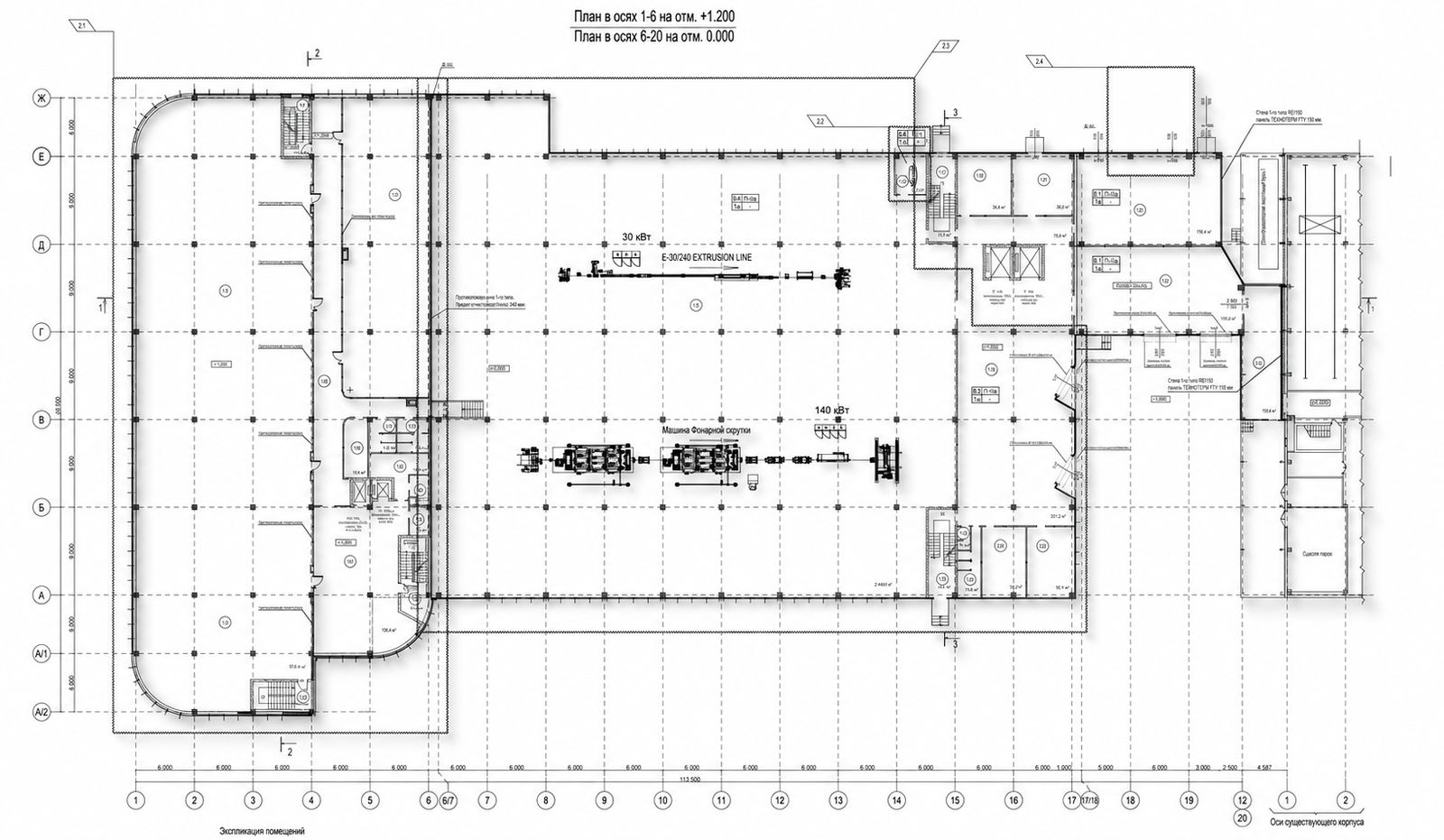

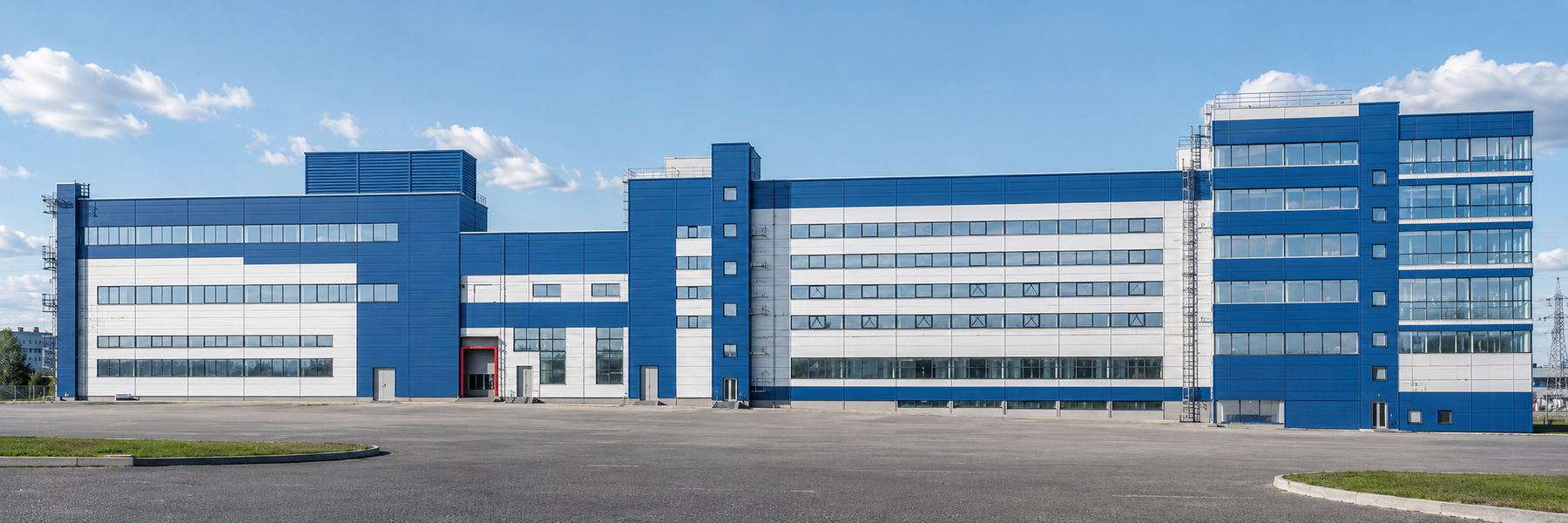

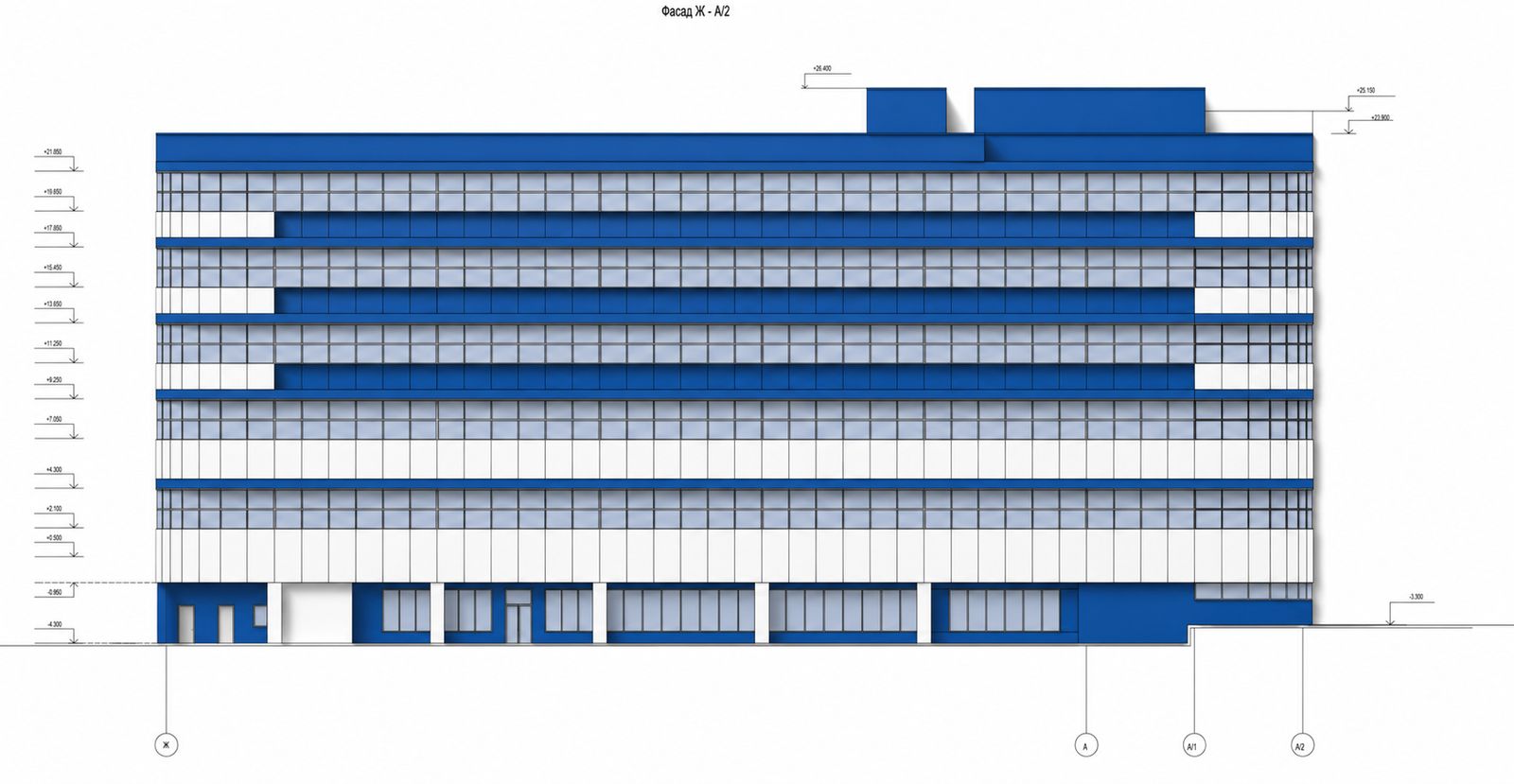

В подборке показаны общий вид комплекса, фасады, планировочные решения и кровля производственного здания с административно-бытовым корпусом.
