Производственное здание: корпус травления

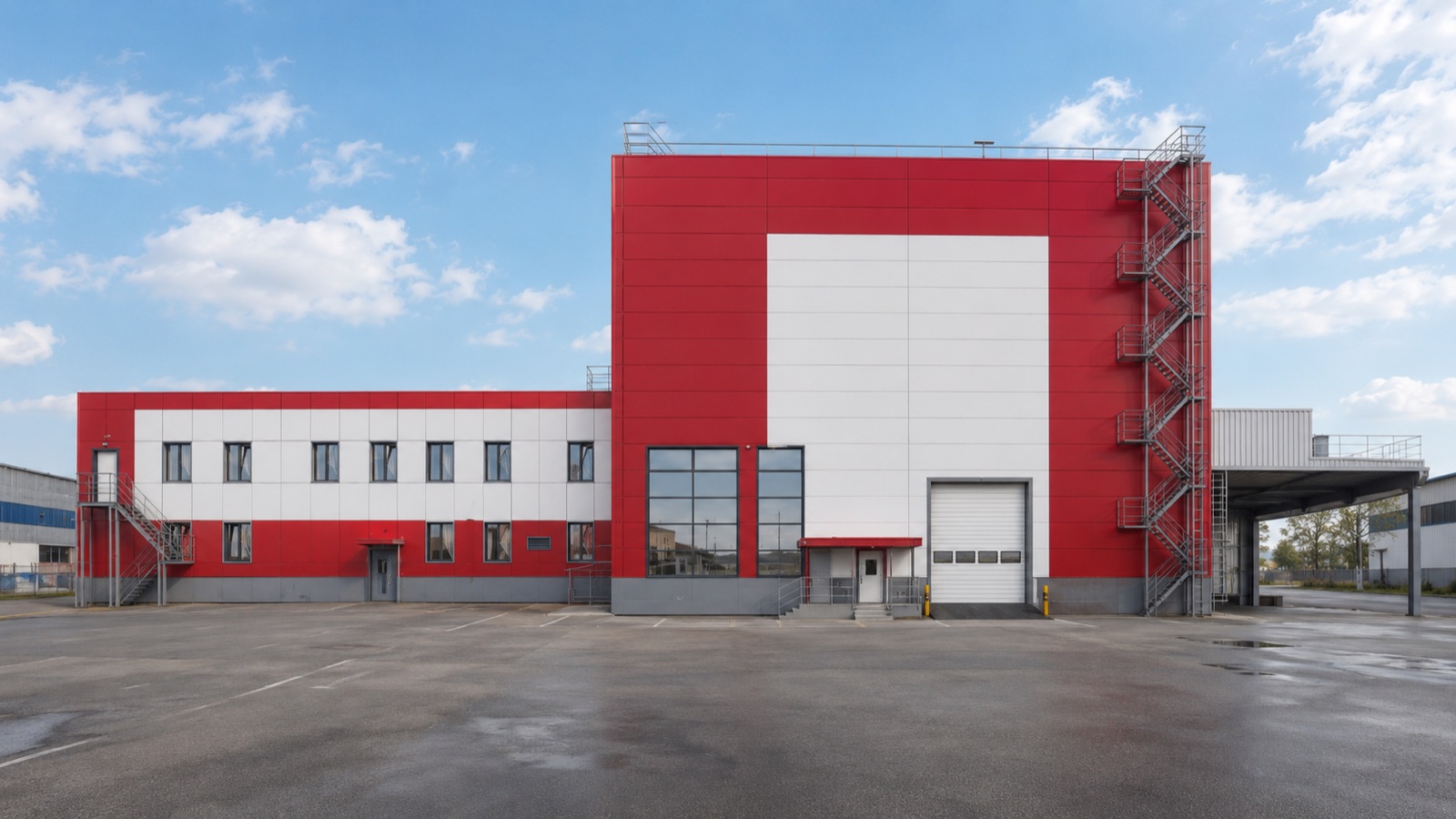

Проектная документация разработана для производственного здания корпуса травления титановых полуфабрикатов в составе металлургического комплекса. Объект включает одноэтажный производственный корпус с подвалом, пристроенный двухэтажный административно-бытовой корпус, навес, эстакады слива ОТР и эстакады технологических коммуникаций.
Производственная часть рассчитана на участки травления листов, приготовление растворов, хранение химикатов, приготовление деминерализованной воды, размещение инженерного оборудования, трансформаторной подстанции и пульта управления.
Состав объекта
Производственный корпус

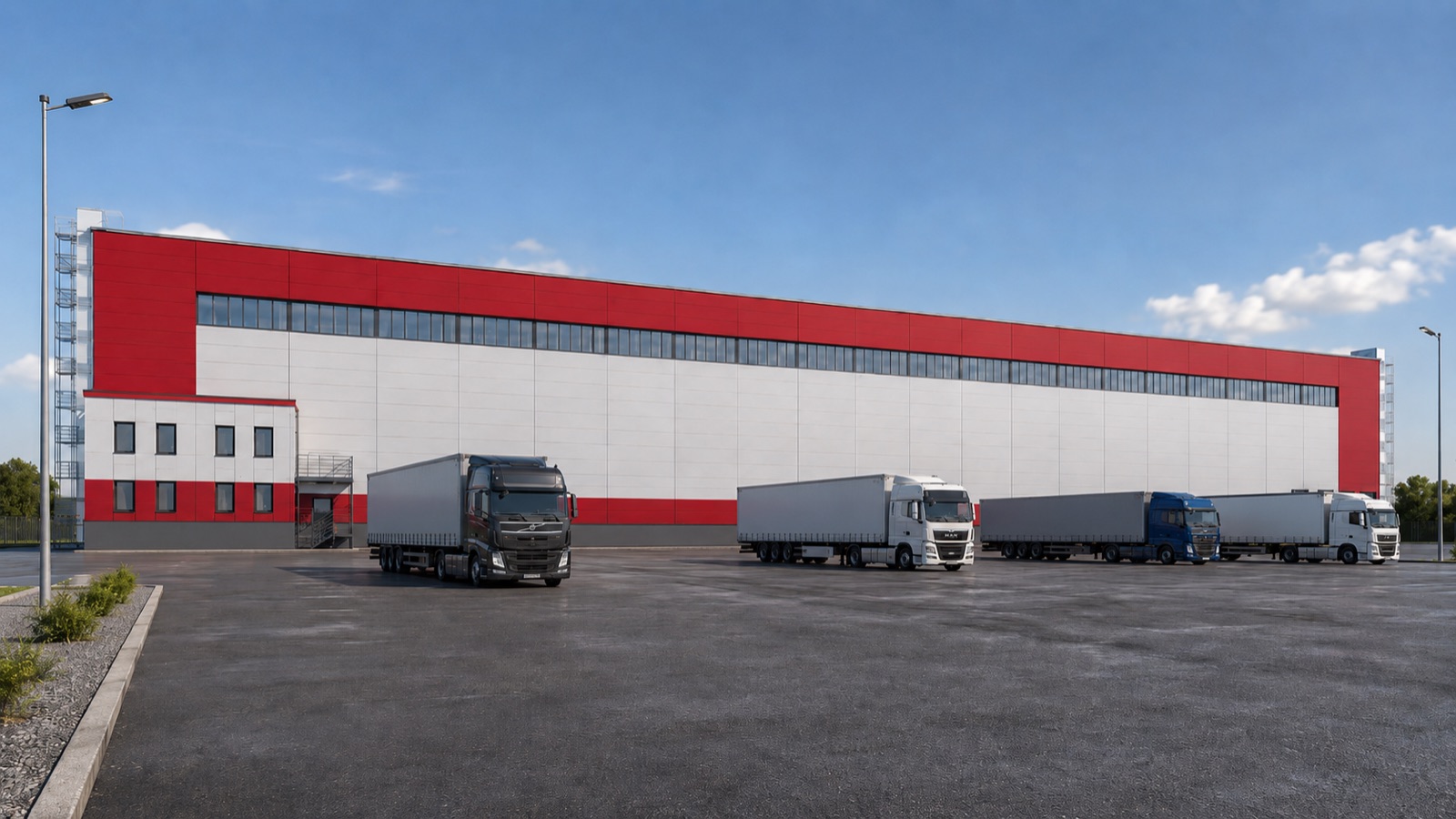

Одноэтажный пролет 126 × 24 м с подвалом на отметке -5,000, металлическим каркасом, кранами 5 т и 2 т, участками травления и инженерными помещениями.
Административно-бытовой корпус
Двухэтажный АБК 22,3 × 12,0 м с подвалом, гардеробными, душевыми, санузлами, кабинетами, серверной и техническими помещениями.
Вспомогательные сооружения
Навес, эстакады слива отработанных травильных растворов ОТР1 и ОТР2, эстакады технологических коммуникаций №1 и №2.
Ключевые параметры проекта
| Показатель | Значение | Комментарий |
|---|---|---|
| Тип документации | проектная документация, стадия П | производственный объект металлургического комплекса |
| Назначение | травление титановых полуфабрикатов | производственный корпус с химическими реагентами и технологическими коммуникациями |
| Локация | Челябинск | проектные материалы 2023 года |
| Площадь участка | 1 301 456 м² | площадь в границах отвода промышленной площадки |
| Класс ответственности | повышенный / нормальный | производственный корпус — повышенный, остальные сооружения — нормальный |
| Производственный корпус | 1 этаж + подвал | подвал на отметке -5,000, высота до низа ферм 14,0 м |
| АБК | 2 этажа + подвал | подвал на отметке -2,000, высота этажей 2,7 м |
| Огнестойкость | II | производственный корпус и АБК |
| Крановое оборудование | 5 т и 2 т | электрические мостовые и подвесные краны |
Производственный корпус
- Каркас — металлический: колонны, стропильные и подстропильные фермы, связи.
- Наружные стены — трехслойные сэндвич-панели 150 мм с минераловатным утеплителем.
- Предел огнестойкости стеновых панелей — EI 120, класс пожарной опасности К0.
- Кровля — совмещенная плоская с уклоном 1,5% и внутренним водостоком.
- Ворота — подъемные металлические утепленные 4,2 × 4,5 м и 4,0 × 4,5 м.
Корпус АБК
- Наружные стены — полнотелый камень М150 толщиной 400 мм.
- Утепление — минераловатные плиты 130 мм, облицовка профлистом.
- Перекрытия — монолитные железобетонные.
- Окна — ПВХ-профиль с двухкамерным стеклопакетом и низкоэмиссионным покрытием.
- Кровля — совмещенная плоская с внутренним водостоком и утеплением XPS.
Технология и эксплуатационные решения
Химические участки
В производственной части предусмотрены зоны травления листов, приготовления растворов, хранения химикатов и приготовления деминерализованной воды.
Промышленные полы
На участках с химическими реагентами принят кислотоупорный эпоксидный промышленный пол. В остальных помещениях применяются бетонные полы с топингом.
Взрывозащита
В составе окон предусмотрены легкосбрасываемые конструкции с одинарным остеклением 4 мм и площадью от 1,0 м².
Конструктивные и защитные решения
- Производственный корпус выполнен с металлическим каркасом из колонн, ферм, ригелей и связей.
- Подвал производственного корпуса на отметке -5,000 связан с подвалом АБК через проем в осях 2-3/Д.
- Подвал АБК расположен на отметке -2,000, высота в свету составляет 2,0 м.
- Металлоконструкции защищены грунтовкой ГФ-021 за 2 раза и окраской эмалью ПФ-115.
- Для производственного корпуса предусмотрены наружные металлические пожарные лестницы 3-го типа шириной 1 м.
- Внутренняя лестница АБК имеет марш шириной 1200 мм, ступени 300 × 150 мм.
Материалы и отделка
| Зона | Решение | Материалы |
|---|---|---|
| Производственный корпус | фасады | сэндвич-панели 150 мм с заводской окраской, парапет не менее 0,6 м |
| Производственный корпус | кровля | кровельная панель или профлист с заводской окраской RAL 7004 |
| Участки травления | полы | кислотоупорный эпоксидный промышленный пол Epoxy flooring 2 |
| Площадки обслуживания | настилы | стальные рифленые и просечно-вытяжные листы |
| АБК | коридоры, санузлы, раздевалки | керамогранитная плитка |
| АБК | кабинеты | полукоммерческий линолеум |
Графические материалы проекта

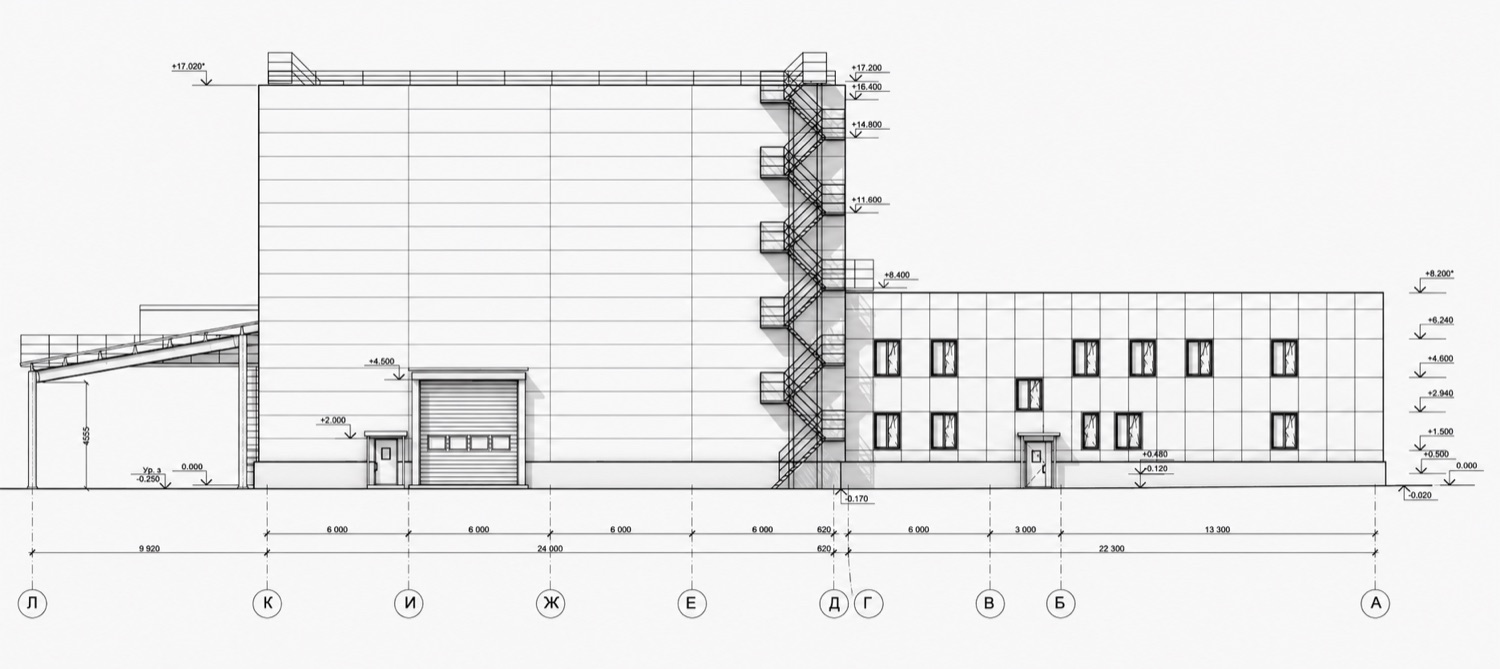

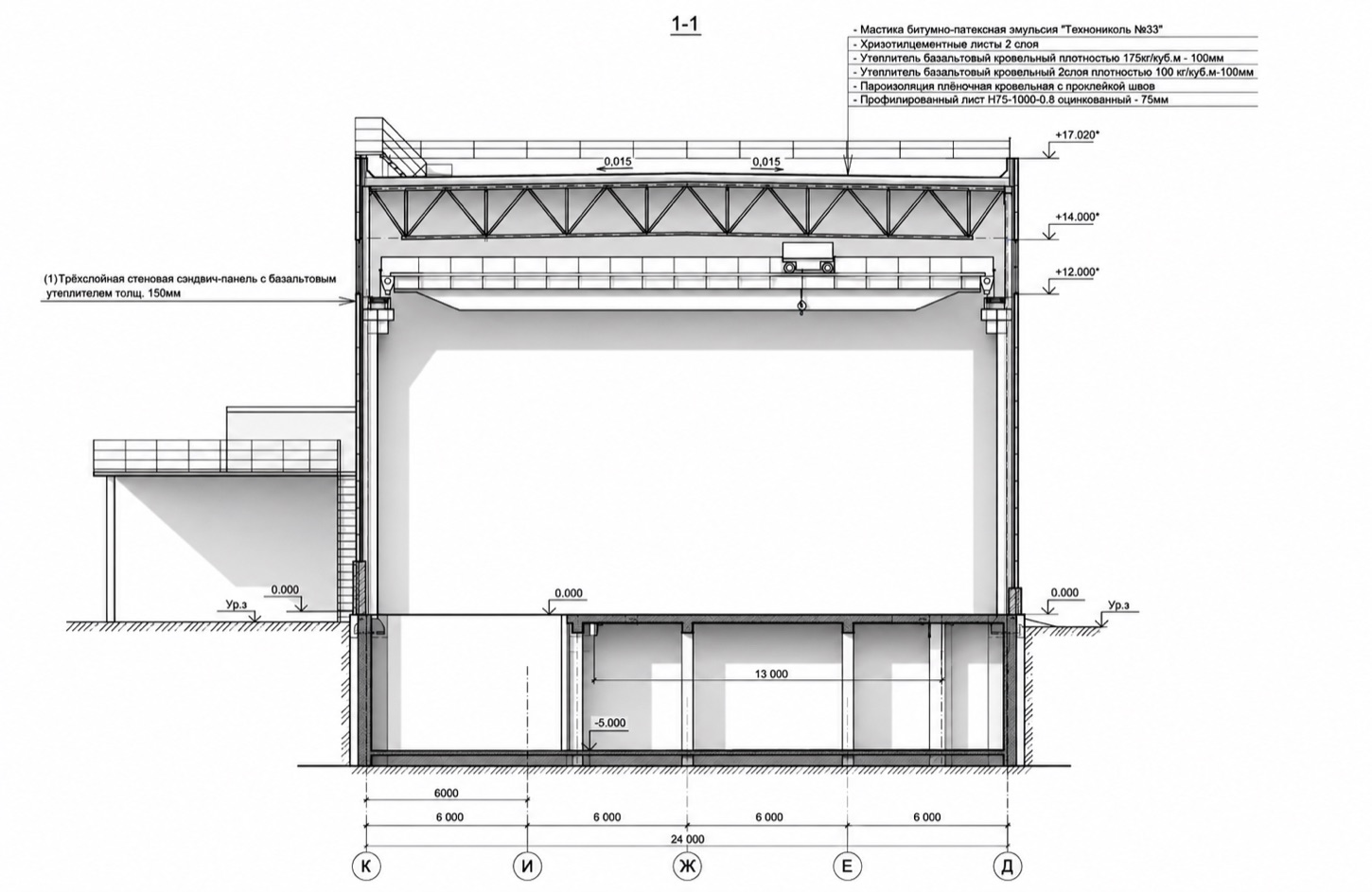

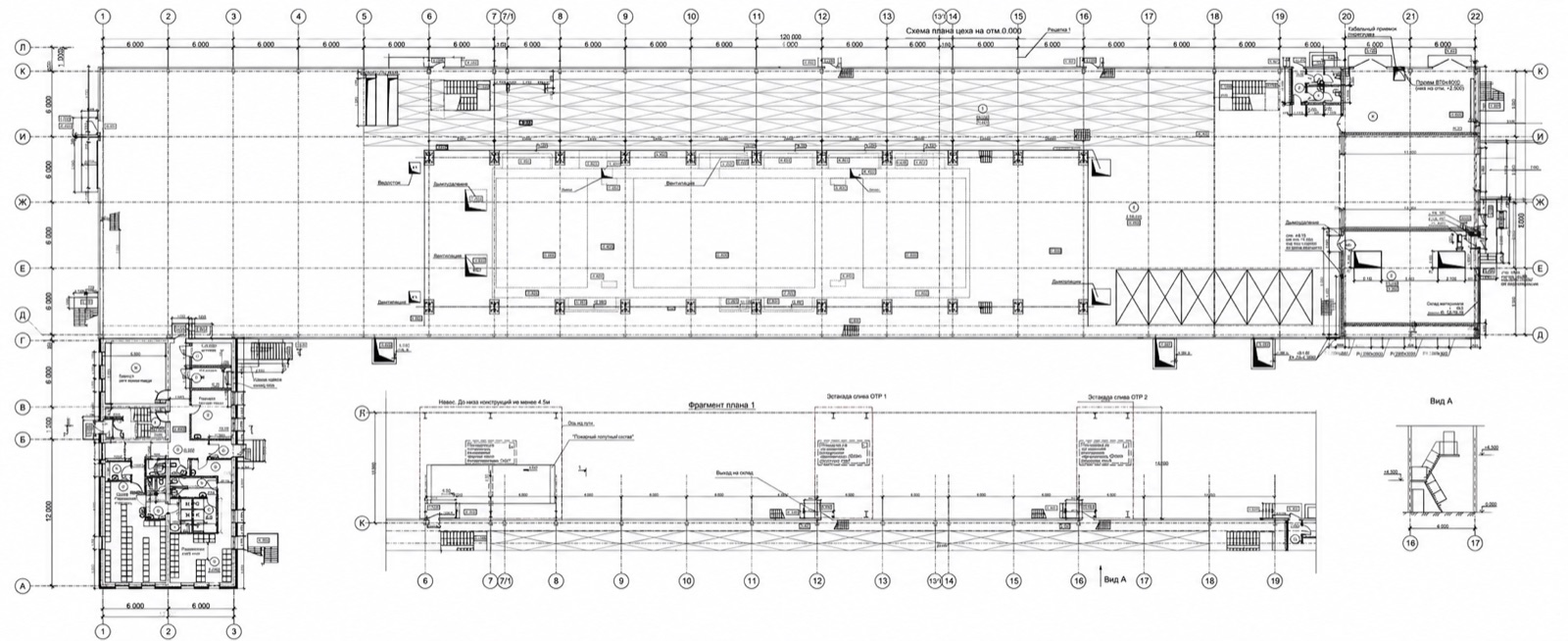

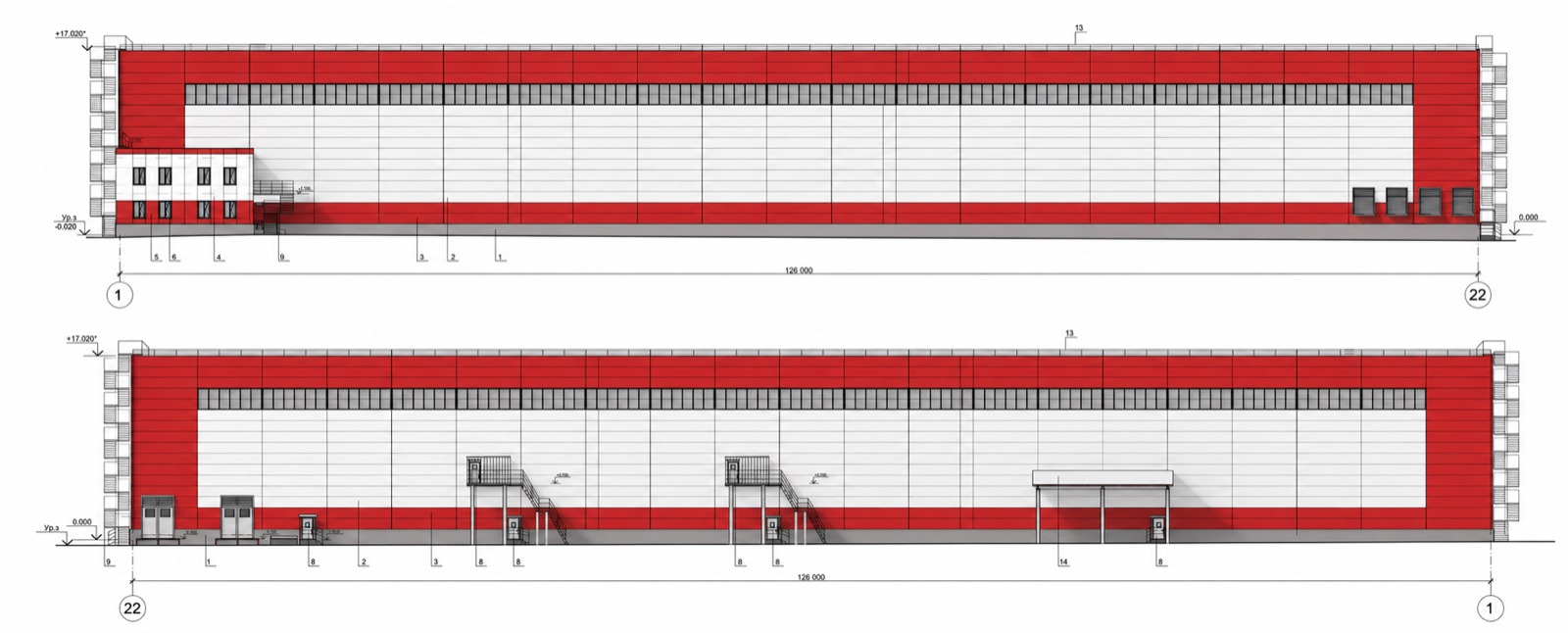

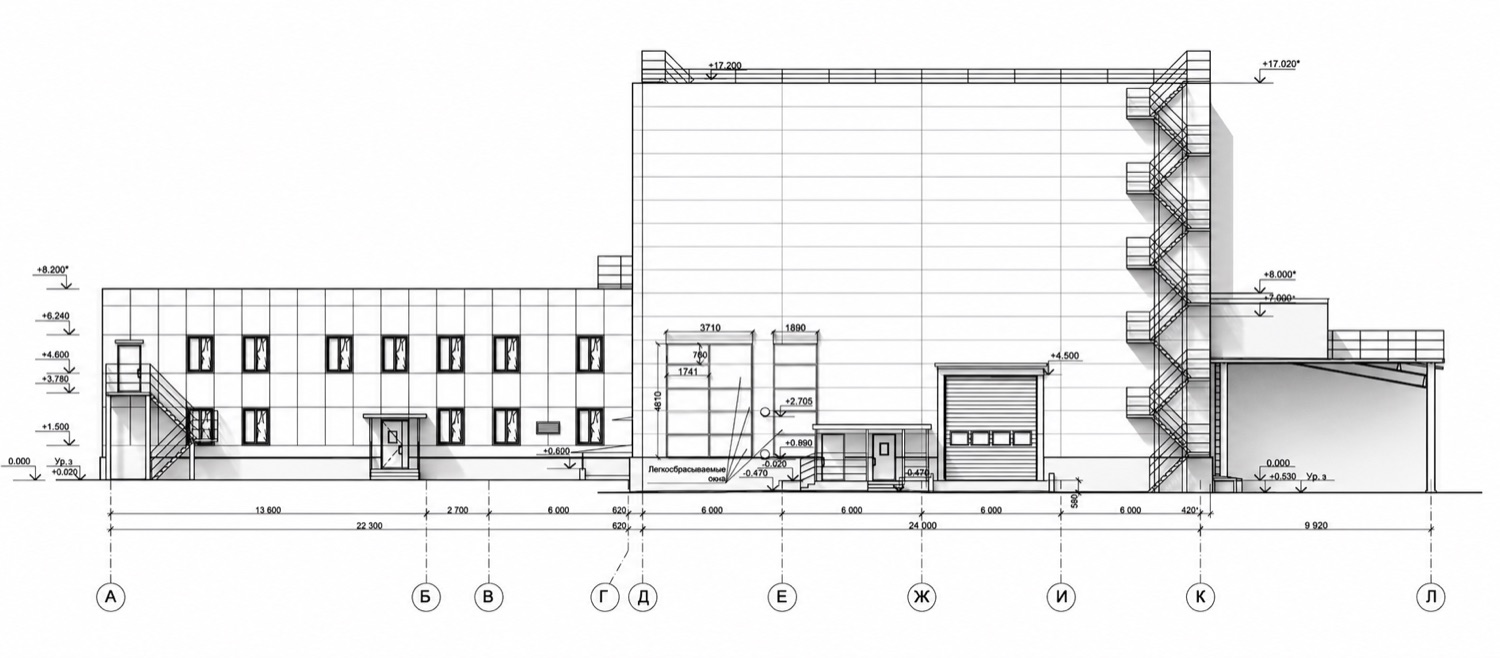

Материалы показывают план производственного корпуса с АБК и эстакадами, фасады, разрез, высотные отметки, наружные лестницы, ворота и композицию длинного производственного пролета.
