Реконструкция мусоросортировочного комплекса
Проектная документация разработана для расширения и модернизации мусоросортировочного комплекса с созданием межмуниципального объекта утилизации органической фракции ТКО. Расчетная мощность комплекса — не менее 220 тыс. тонн ТКО в год.
В составе работ — реконструкция административно-бытового корпуса с увеличением площади, устройство бытовых и санитарных помещений для персонала, медицинского блока, кабинетов ИТР, а также въездной группы с весовым контролем и радиационным мониторингом.
Состав реконструкции
АБК
Административно-бытовой корпус расширяется и перепланируется. В нем размещаются гардеробные блоки, санитарные помещения, медблок, кабинеты ИТР и помещения для обслуживания техники полигона.

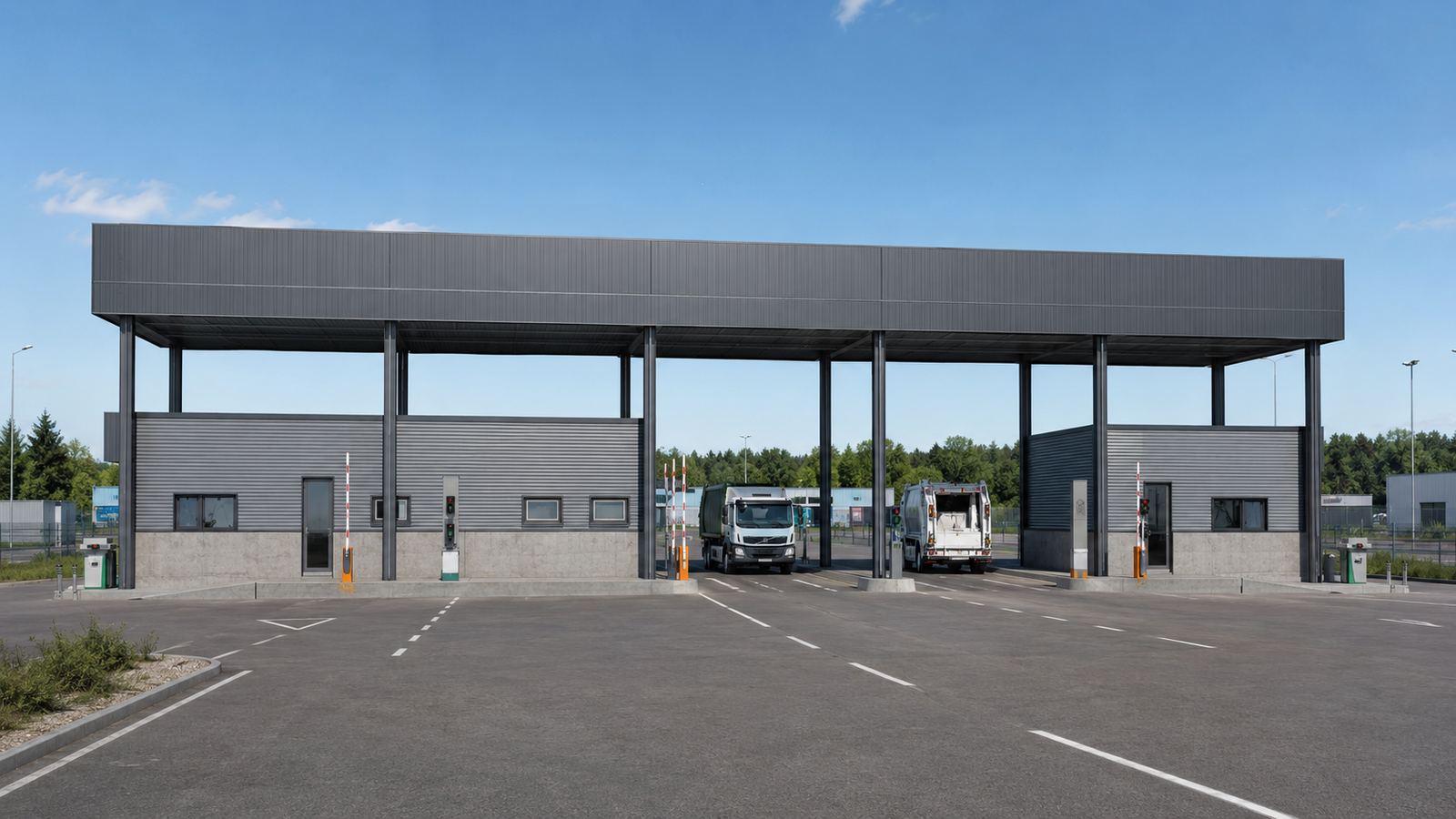

Въездная группа
Проектируется навес над автомобильными весами, блок-контейнеры для диспетчерской, бытовых помещений и кабинета контроля, а также шлагбаумы и рамки радиационного контроля.
Конструктив
Основные решения основаны на стальном каркасе и облегченных ограждениях из сэндвич-панелей, что подходит для быстрого монтажа и промышленной эксплуатации.
Основные параметры
| Показатель | Значение | Проектное решение |
|---|---|---|
| Тип документации | проектная документация, стадия П | реконструкция МСК |
| Назначение | прием, сортировка, переработка ТКО | утилизация органической фракции и производство альтернативного топлива |
| Локация | Краснодар | проект 2020 года |
| Состав | АБК и въездная группа | существующие здания МСК в рамках тома не реконструируются |
| Пожарные характеристики | II степень огнестойкости, С0, Ф4.3, К0 | несущие элементы R90, наружные стены E15 |
| АБК | 65,91 × 17,99 м, 3 этажа | увеличение длины в плане с 37,05 до 66,81 м |
| Въездная группа | навес 30,00 × 21,57 м | зона весового контроля, диспетчерская и санитарно-бытовые блоки |
Административно-бытовой корпус
- Каркас — стальные колонны, фермы покрытия, горизонтальные и вертикальные связи.
- Наружные стены — трехслойные сэндвич-панели с минераловатным утеплителем толщиной 150 мм.
- Кровля — односкатная, уклон 5%, кровельные сэндвич-панели 150 мм по стальным прогонам.
- Окна — ПВХ-профили с двухкамерными стеклопакетами, R0 = 0,51 м²·°С/Вт.
- Полы — коммерческий линолеум и керамогранит по цементно-песчаной стяжке.
Въездная группа
- Навес на металлическом каркасе с двускатной кровлей, уклон 12%, покрытие — профлист.
- Две весовые линии на 80 т для въезда и выезда, одна линия на 60 т для реверсивного движения.
- Предусмотрены автоматы выдачи талонов, шлагбаумы и рамки радиационного контроля.
- Блок-контейнеры полной заводской готовности: бытовой блок 12,0 × 3,0 м и кабинет контроля 6,0 × 3,0 м.
Пожарная безопасность и эксплуатация
Для несущих металлических конструкций предусмотрена огнезащитная окраска до R90. Наружные стены из сэндвич-панелей принимаются с пределом огнестойкости E15, перекрытия — REI45, кровля — RE15. Входы защищаются козырьками с уклоном 10%, водосток организован.
Проект также учитывает энергосбережение, шумозащиту и бытовые условия персонала: тамбуры, пандусы, гардеробные блоки для разных производственных процессов, медицинский блок и санитарно-бытовые помещения.
Графические материалы проекта

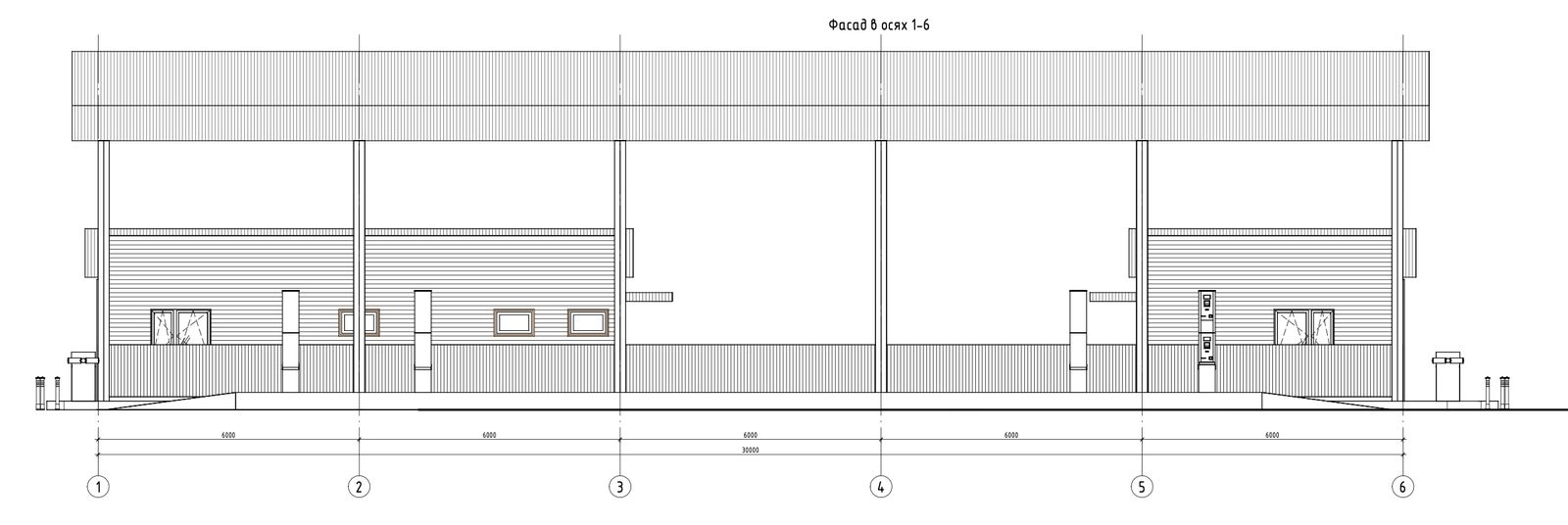

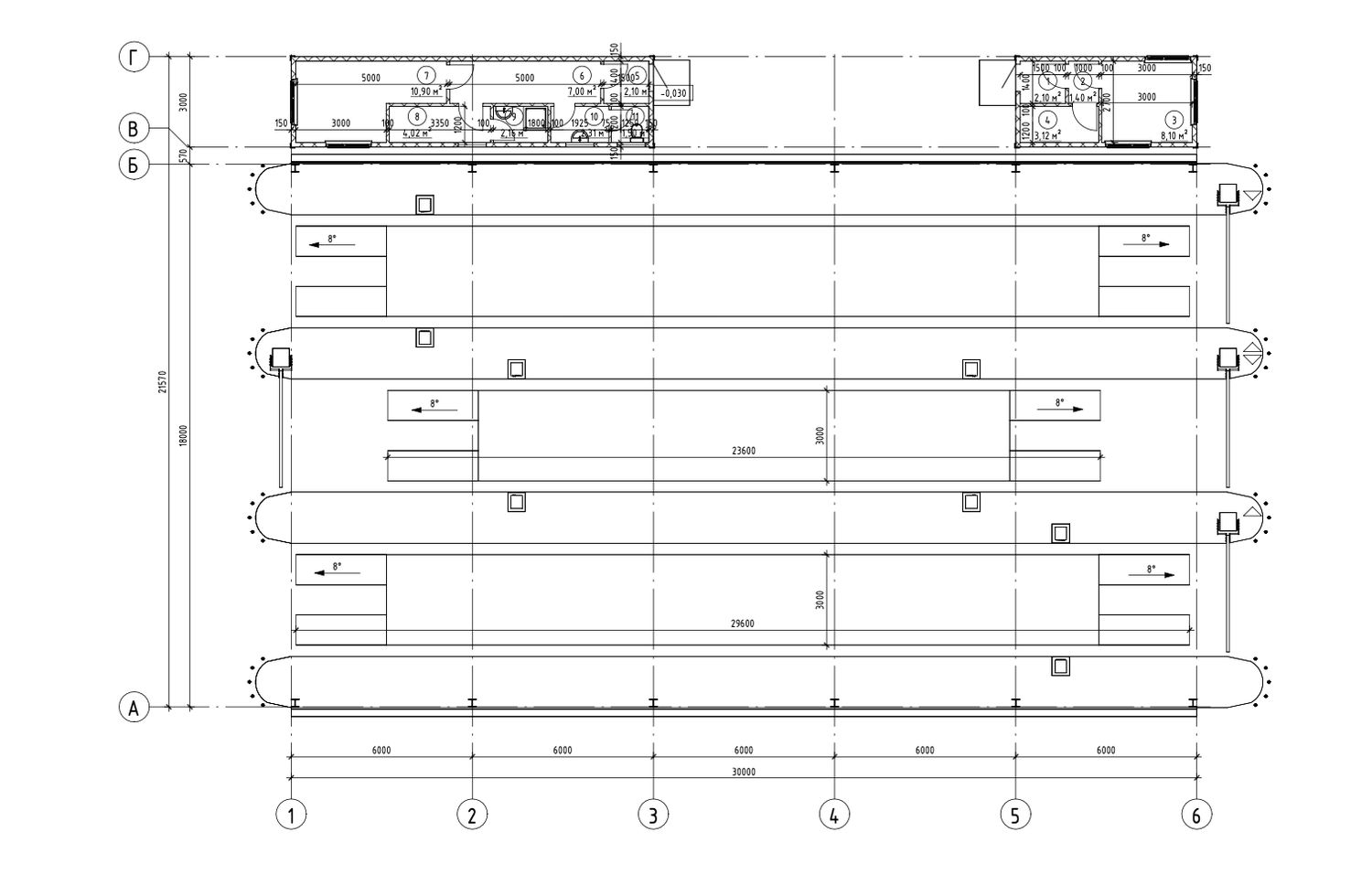

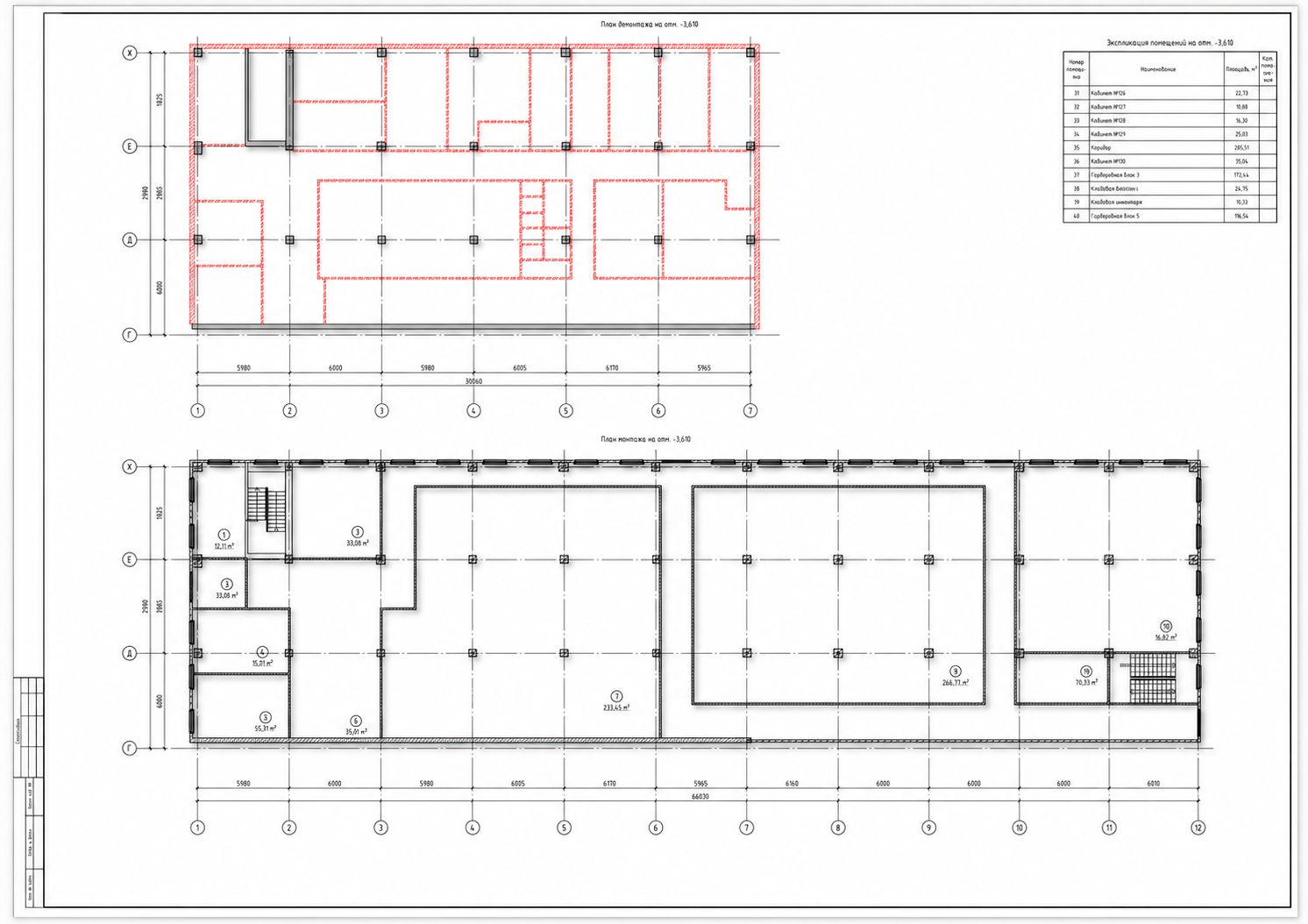

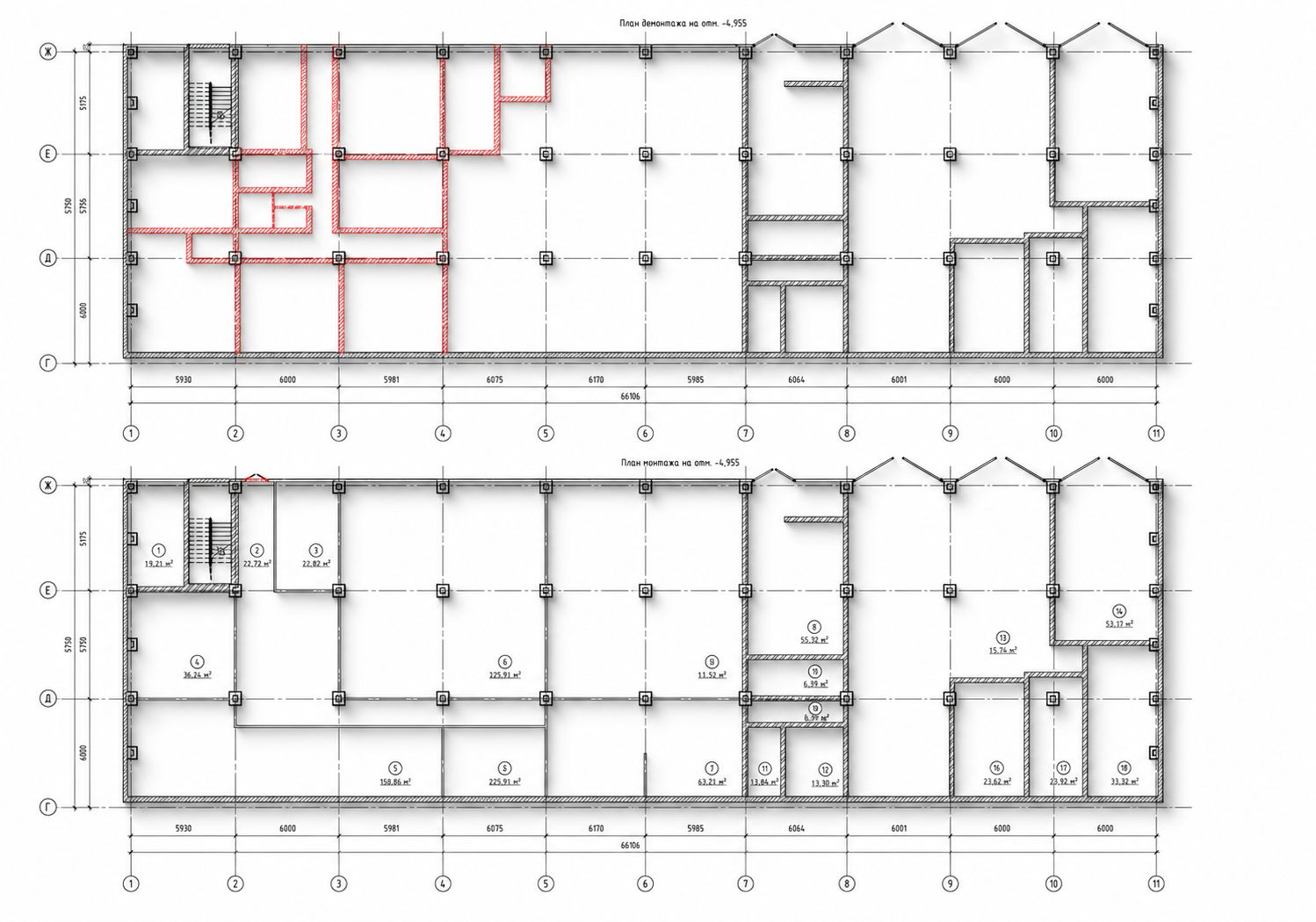

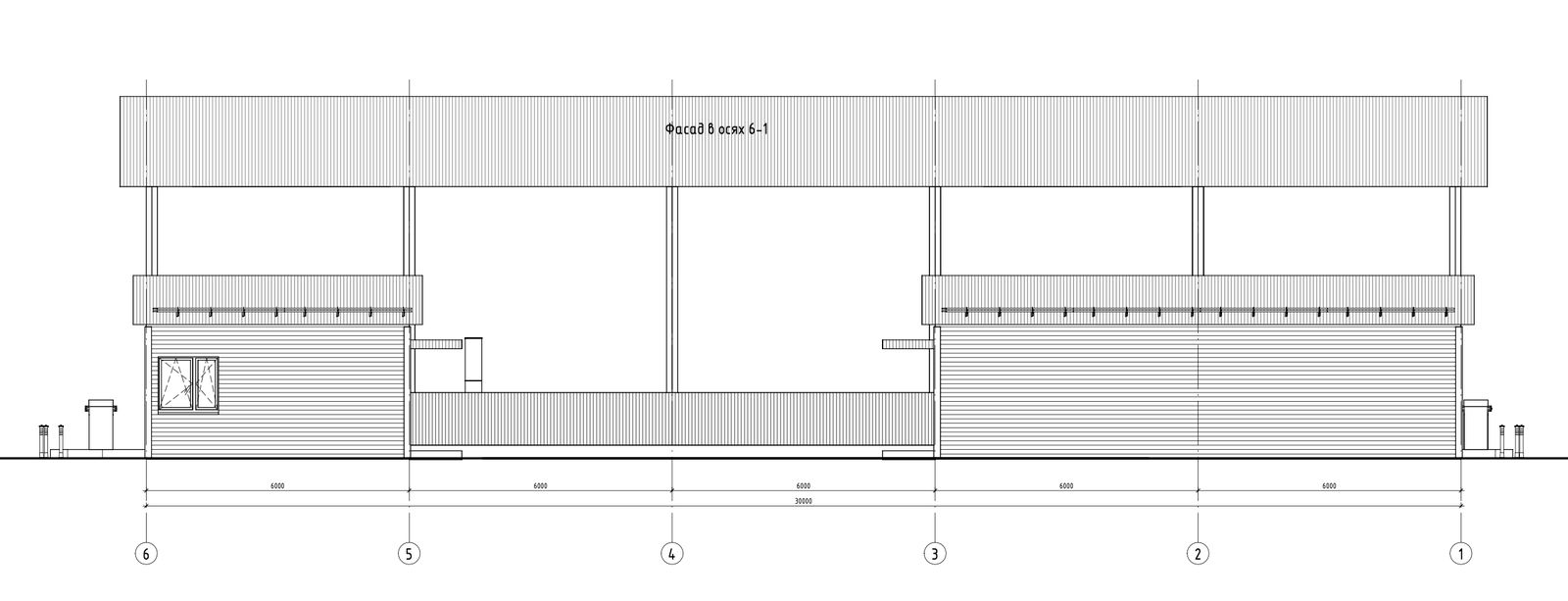

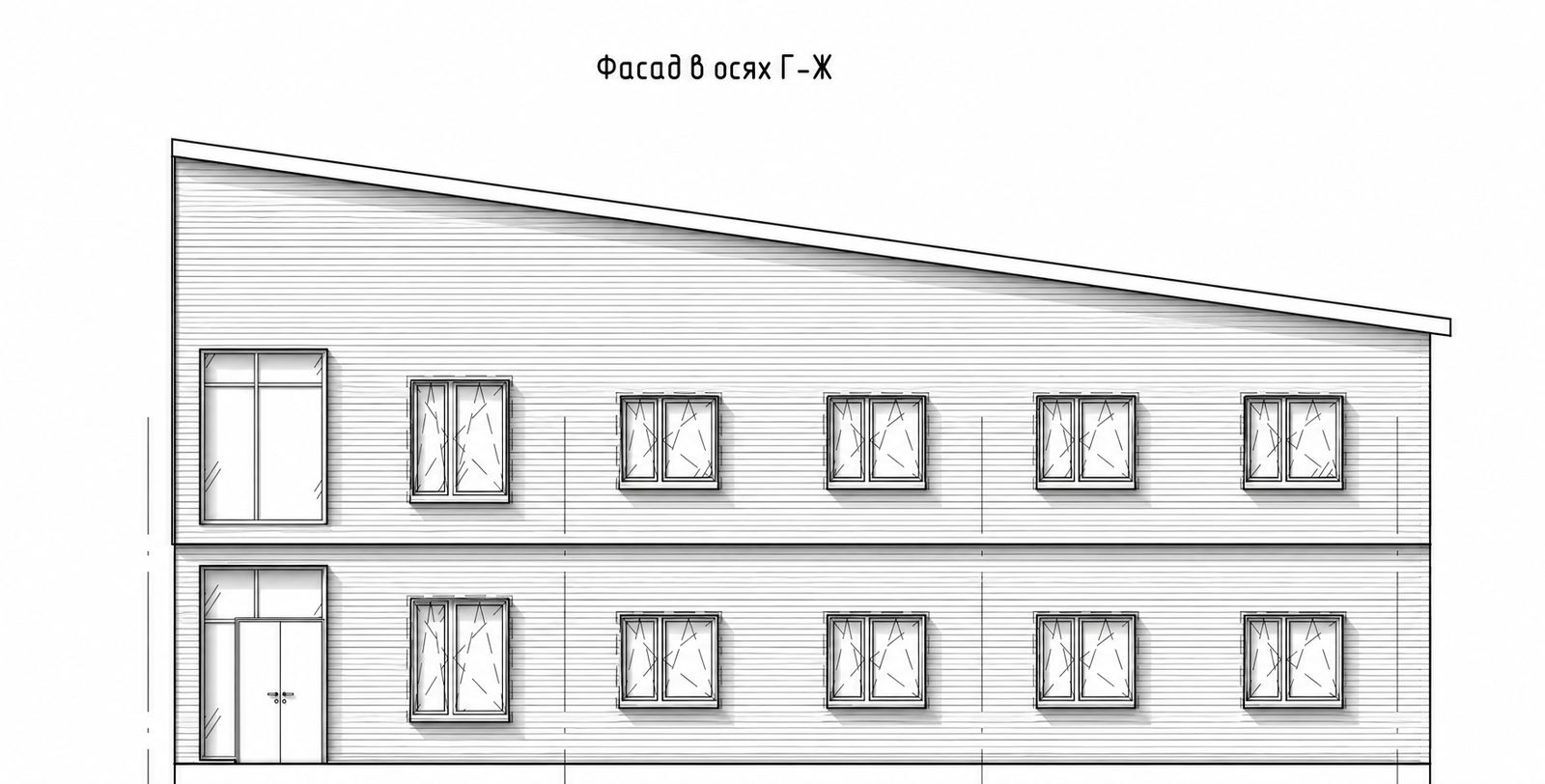

В подборке показаны фасад АБК, планы демонтажа и монтажа, фасады и план въездной группы с автомобильными весами.
