Складской комплекс в Волгограде
Эскизный проект разработан для складского комплекса с холодным складом, складом товарно-материальных ценностей и вспомогательными помещениями для персонала и технического обслуживания.
В проекте проработаны генеральный план, объемно-планировочная схема, фасады, цветовые решения сэндвич-панелей, основные конструктивные решения и состав блоков. Эскизная стадия предназначена для последующей разработки рабочей документации и согласования архитектурного облика.
Функциональный состав
Холодный склад
Блок предназначен для хранения продукции в условиях пониженной температуры. На следующих стадиях уточняются температурный режим, холодильное оборудование и состав инженерных систем.
Склад ТМЦ
Склад товарно-материальных ценностей предназначен для хранения материалов, оборудования, запасных частей и других производственных ресурсов.
Вспомогательные помещения
Административно-бытовые и технические помещения обеспечивают работу обслуживающего персонала, эксплуатацию складов и связь с наружной инфраструктурой.
Основные характеристики
| Параметр | Значение | Проектное значение |
|---|---|---|
| Тип документации | эскизный проект, стадия ЭП | предварительная архитектурная и планировочная проработка |
| Назначение | склады и вспомогательные помещения | холодный склад, склад ТМЦ, административно-бытовые и технические помещения |
| Локация | Волгоград | проектные материалы 2022 года |
| Конструктивная схема | металлический каркас | колонны, фермы, связи, ограждающие сэндвич-панели |
| Наружные стены | трехслойные сэндвич-панели | минераловатный утеплитель и полимерное покрытие |
| Кровля | плоская | с ограждениями и обслуживаемыми металлическими элементами |
| Фасады | RAL 5005, RAL 7004, RAL 3020 | синий основной цвет, серый дополнительный, красный акцентный |
| Проемы | ПВХ-окна, алюминиевые двери и ворота | окна RAL 9003, ворота и двери RAL 8017 |

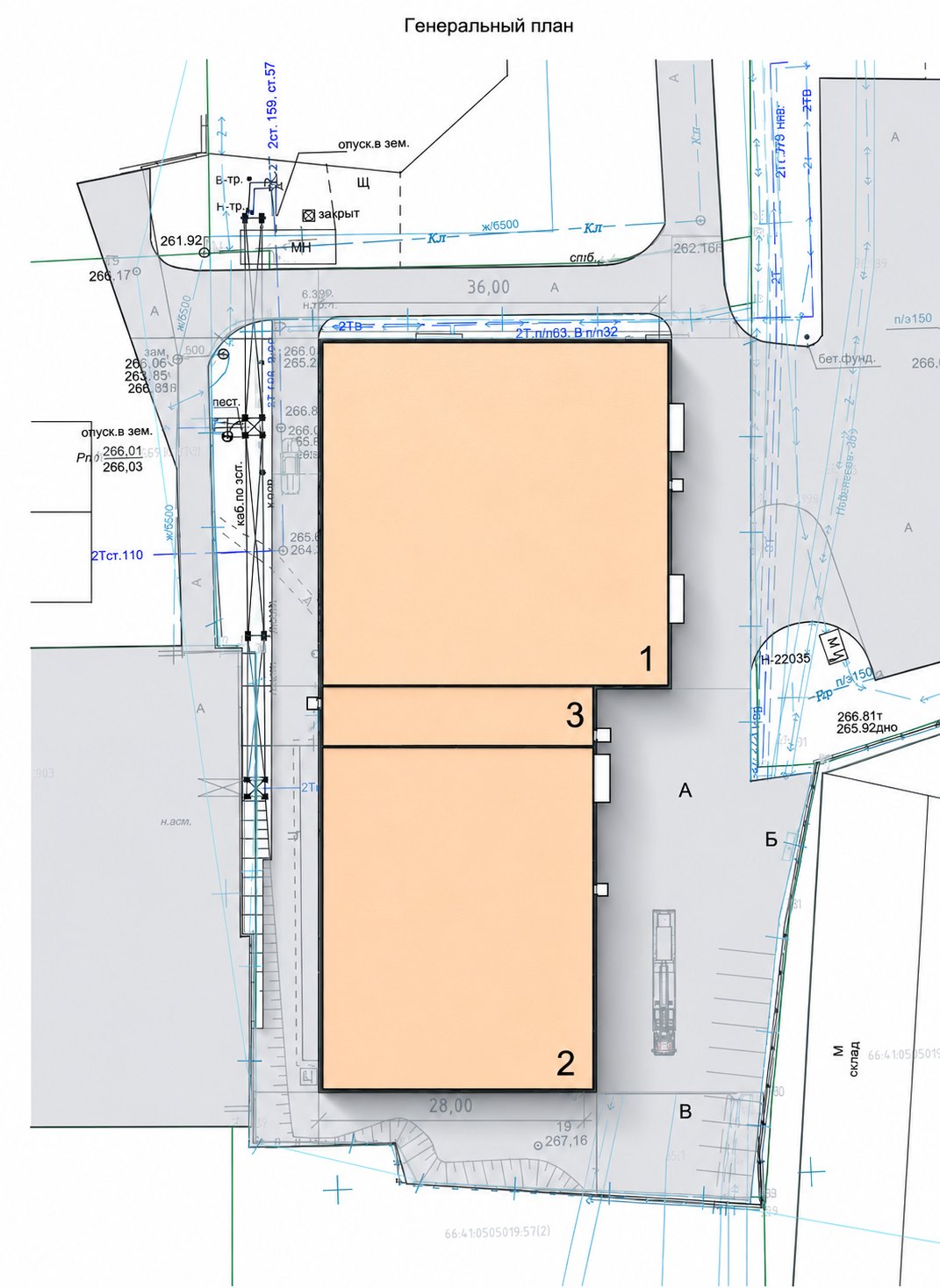

Генеральный план
- На генплане показаны три функциональных блока комплекса.
- Предусмотрены проезды, технологические подходы и места примыкания к существующей площадке.
- Архитектурный облик требует отдельного согласования на дальнейших стадиях.

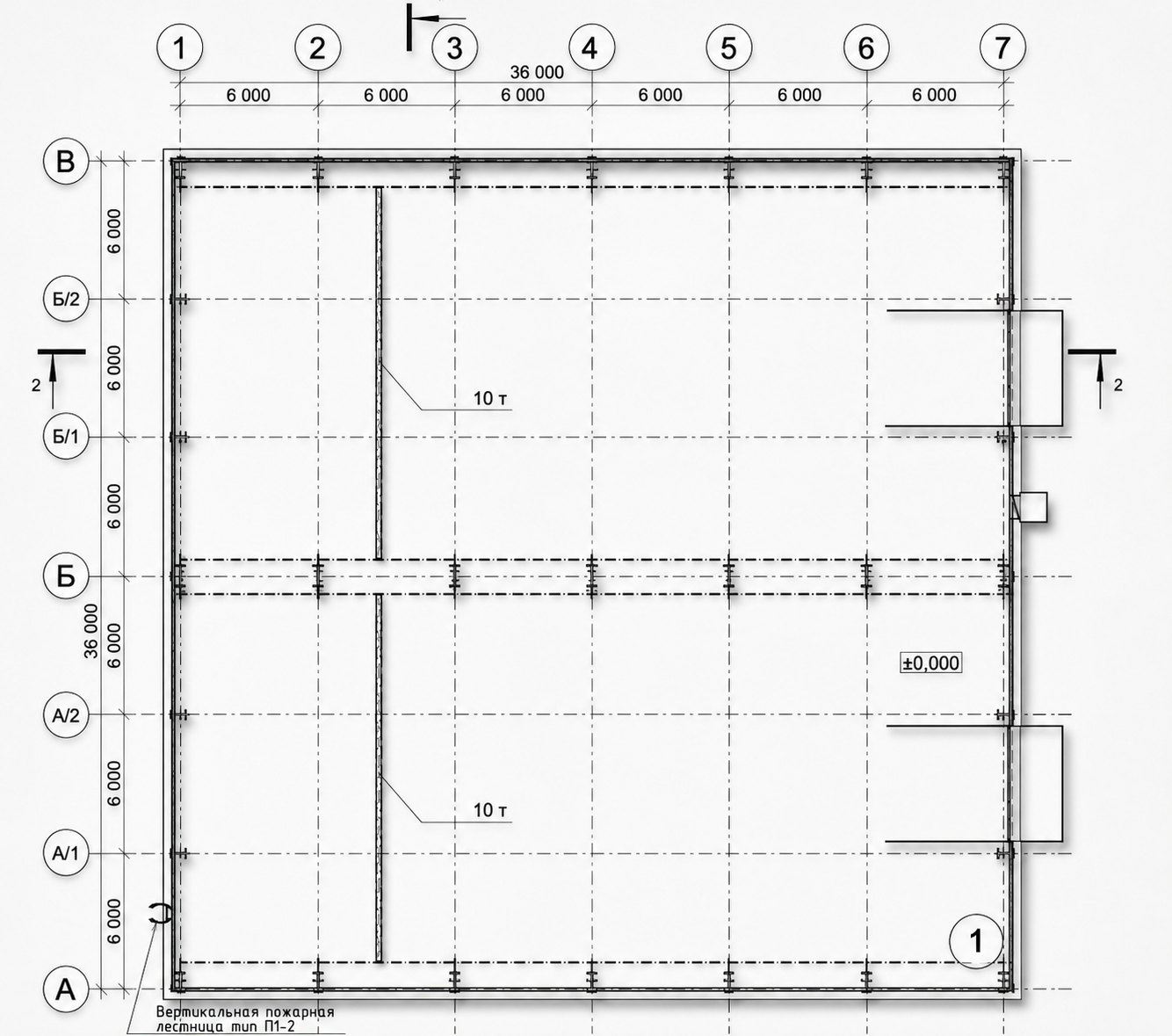

План складского блока
- Основная складская зона решается как каркасный объем с крупным свободным пространством.
- Сетка осей 6 м подходит для промышленного каркаса, ворот и инженерного размещения.
- Детальные площади помещений в исходном описании не раскрыты.

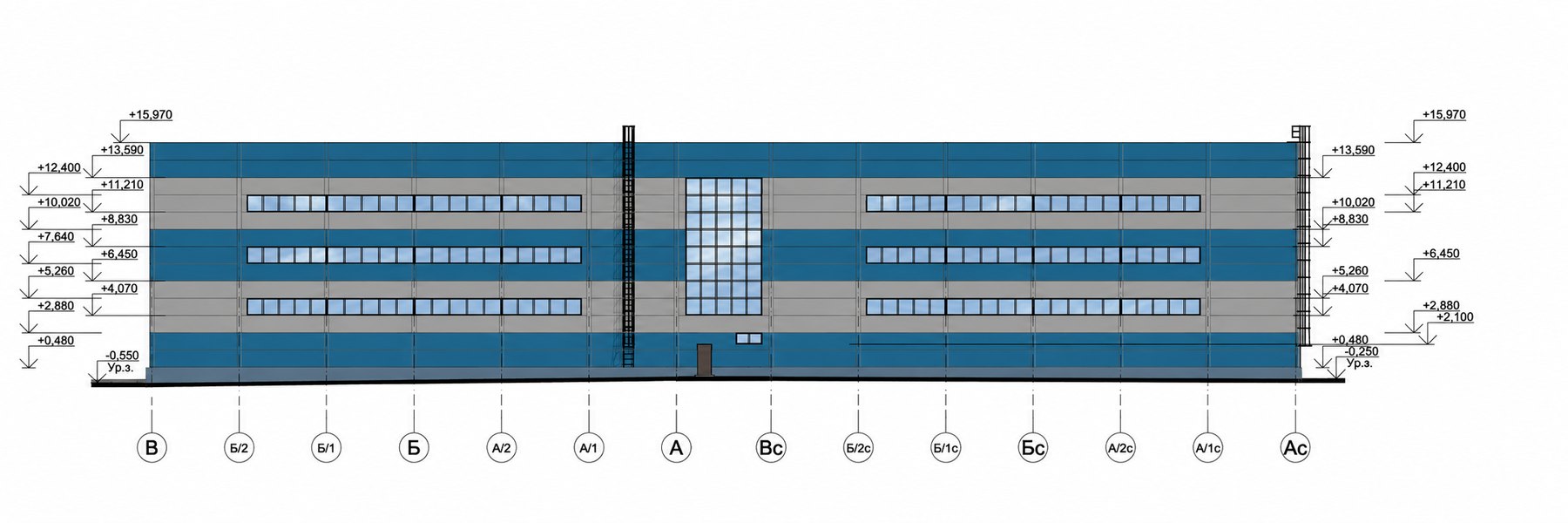

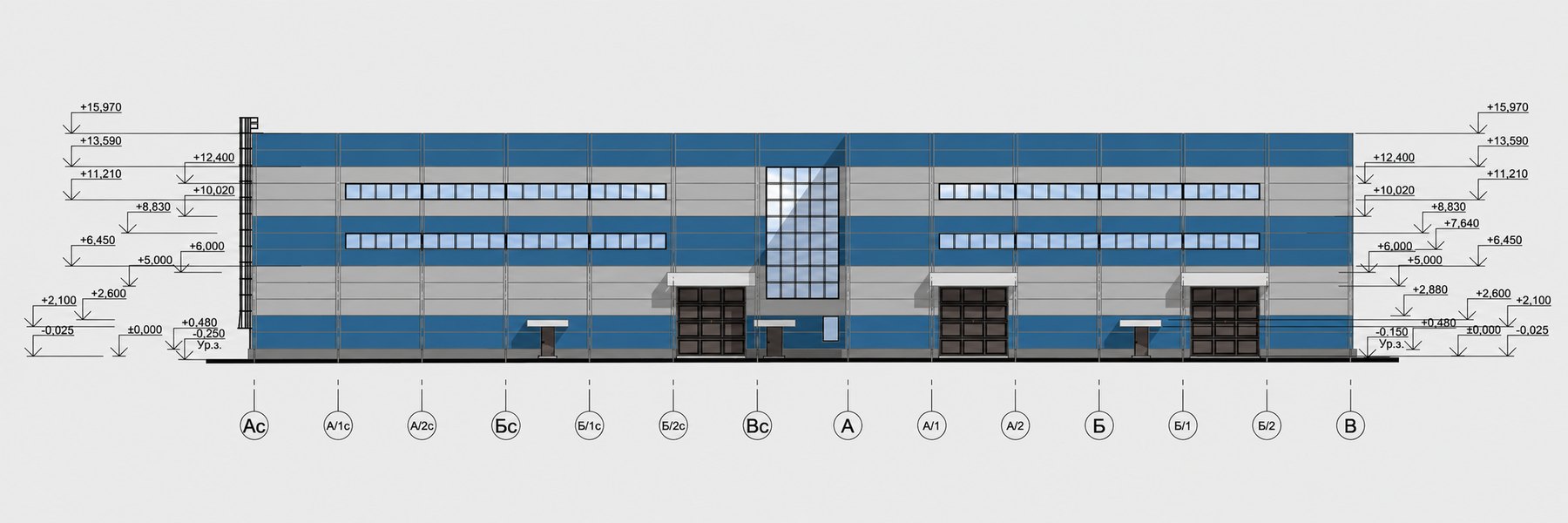

Фасады и материалы
Сэндвич-панели
Стены запроектированы из трехслойных сэндвич-панелей с полимерным покрытием. Основной цвет — RAL 5005, дополнительный — RAL 7004, акцентный — RAL 3020.
Окна и ворота
Окна — ПВХ-профили с трехкамерными коробками и однокамерными стеклопакетами, цвет RAL 9003. Ворота и двери — алюминиевые профили с заполнением сэндвич-панелями, цвет RAL 8017.
Цоколь и металл
Цоколь облицовывается цементно-стружечными листами по металлическому каркасу. Эвакуационные лестницы, ограждения кровли и металлические конструкции окрашиваются в RAL 7004.
Конструктивные решения
- Каркас зданий — металлический: колонны, фермы и связи.
- Наружные стены — трехслойные сэндвич-панели с минераловатным утеплителем.
- Кровля — плоская, с металлическими ограждениями и обслуживаемыми элементами.
- Окна — ПВХ-профили с однокамерными стеклопакетами.
- Ворота и двери — алюминиевые профили с заполнением сэндвич-панелями.
- Цоколь — цементно-стружечные листы по металлическому каркасу.
Эскизная стадия фиксирует архитектурный облик и принципиальные решения. Для строительства требуется дальнейшая разработка рабочей документации с уточнением температурных режимов, инженерии, конструктивных расчетов и спецификаций.
Графические материалы проекта
Фасадные чертежи вынесены крупно, чтобы были читаемы высотные отметки, раскладка сэндвич-панелей, витражный участок, ворота, лестницы и цветовое решение комплекса.
Вопросы и ответы
Что входит в эскизный проект складского комплекса?
В эскизном проекте фиксируются генеральный план, функциональные блоки, фасады, цветовые решения, принципиальные конструктивные решения, материалы ограждающих конструкций, проемы и архитектурный облик объекта.
Чем холодный склад отличается от склада ТМЦ на стадии проектирования?
Для холодного склада на следующих стадиях особенно важны температурный режим, холодильное оборудование, теплотехника ограждений, ворота и исключение теплопритоков. Для склада ТМЦ ключевыми становятся номенклатура хранения, грузопотоки, пожарная категория, стеллажи и эксплуатационные нагрузки.
Почему после ЭП нужна рабочая документация?
Рабочая документация уточняет конструктивные узлы, спецификации металлокаркаса и панелей, инженерные системы, холодильное оборудование, пожарные решения, ведомости материалов и чертежи, по которым можно выполнять строительно-монтажные работы.
Нужен проект склада?
Для предварительной оценки пришлите назначение склада, температурный режим, габариты, состав помещений, требования к воротам, стеллажам, инженерии, пожарной безопасности и стадии проектирования.
