Служебный гараж

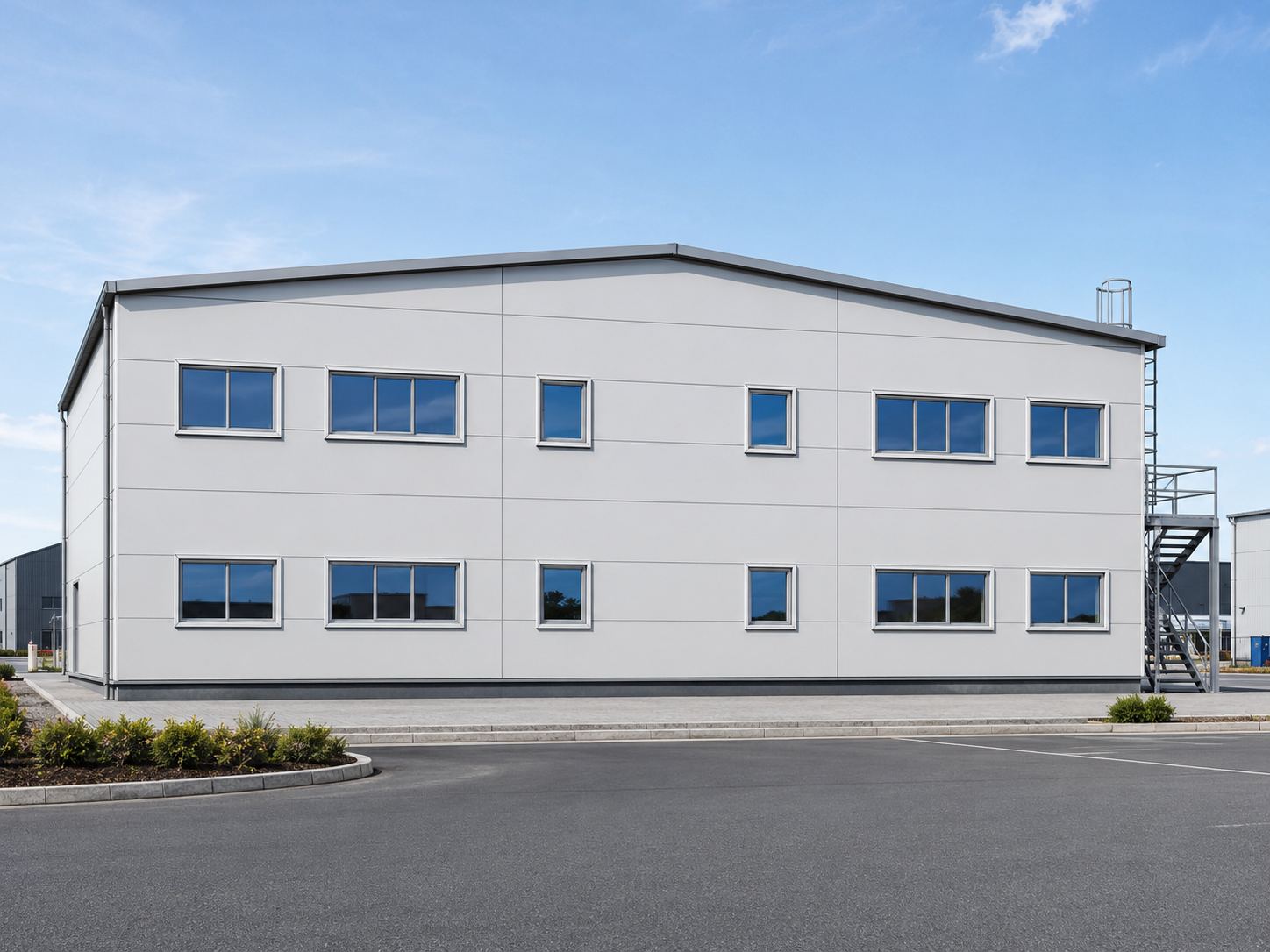

Проектная документация разработана для строительства двухэтажного нежилого здания служебного гаража. Объект предназначен для хранения автотранспорта и выполнен как быстровозводимое каркасное здание с ограждающими конструкциями из трехслойных сэндвич-панелей.
Проект учитывает эксплуатацию в суровых климатических условиях: применены минераловатные панели, организованный водосток, секционные подъемные ворота с приводом и светопрозрачные конструкции с двухкамерными стеклопакетами.
Кратко о проекте
Назначение
Служебный гараж предназначен для стоянки и хранения автотранспорта. Внутренняя отделка не предусматривается, так как ограждающие конструкции выполнены из готовых панелей.
Конструктив
Пространственная жесткость обеспечивают металлический каркас, вертикальные и горизонтальные связи, балки и монолитный диск основания.
Ограждения
Стены и кровля запроектированы из трехслойных сэндвич-панелей с минераловатным утеплителем, что одновременно решает задачи теплозащиты и шумозащиты.
Основные характеристики
| Показатель | Значение | Проектное решение |
|---|---|---|
| Тип документации | проектная документация, стадия П | строительство здания «Служебный гараж» |
| Локация | Красноярск | проект 2021 года |
| Назначение | стоянка для хранения автотранспорта | нежилое производственно-складское здание |
| Этажность | 2 этажа | здание сложной формы в плане |
| Габариты в осях | 24,0 × 40,7 м | основной объем гаража |
| Класс ответственности | нормальный | группа по классификатору Минстроя: 04.01.002.001 |
| Пожарные характеристики | I степень огнестойкости, С0, Ф5.2 | производственные и складские здания |
| Кровля | двускатная, уклон 10% | кровельные сэндвич-панели 200 мм, организованный водосток |
Конструктивные решения
- Фундамент — буронабивные сваи с монолитными железобетонными ростверками толщиной 220 мм.
- Каркас — металлические колонны, балки, вертикальные и горизонтальные связи.
- Наружные стены — трехслойные сэндвич-панели с минераловатным утеплителем толщиной 150 мм.
- Кровля — двускатная из кровельных сэндвич-панелей толщиной 200 мм.
- Полы — бетонные с полимерно-композитной защитной смесью.
Проемы и эксплуатация
- Ворота — секционные подъемные с электромеханическим приводом.
- Окна и наружные двери — ПВХ-профили с термоизоляционной вставкой и двухкамерными стеклопакетами.
- Водосток — организованный, с учетом двускатной кровли.
- Шумозащита обеспечивается сэндвич-панелями с минераловатным заполнением и применением малошумного оборудования с глушителями.
Графические материалы проекта

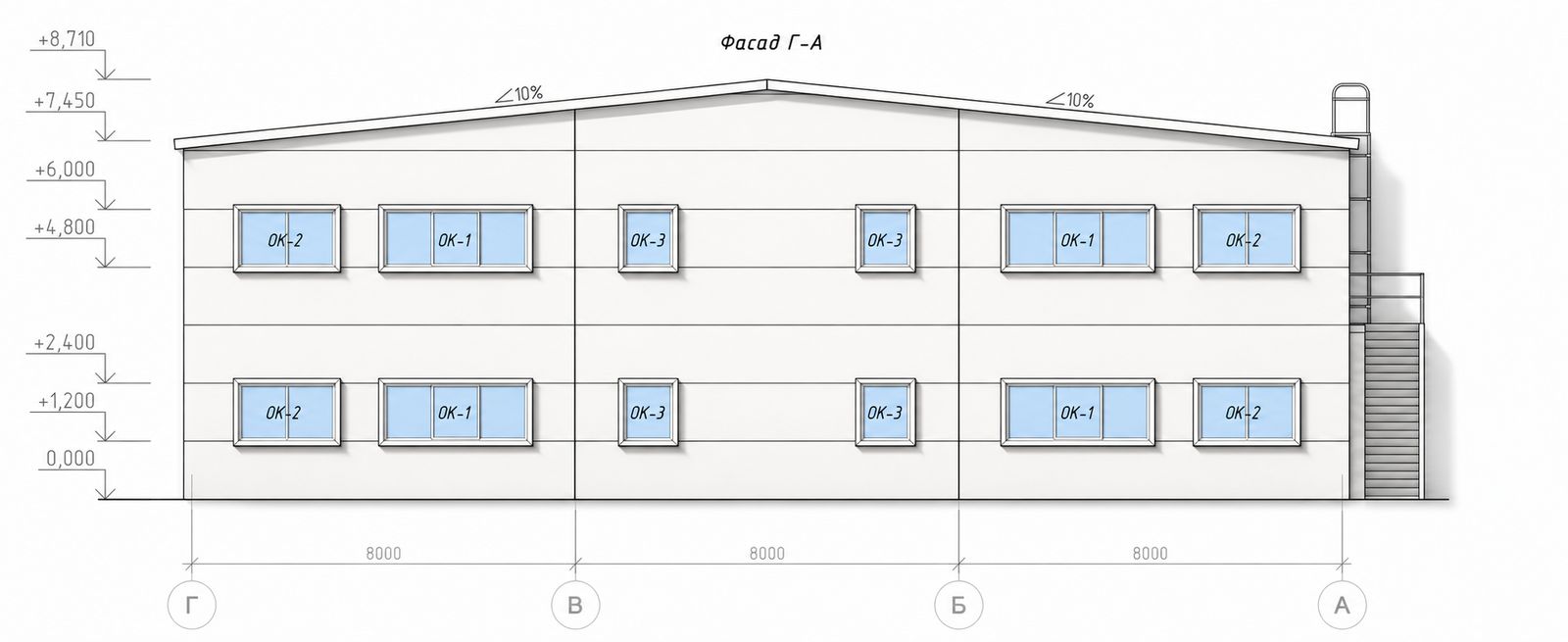

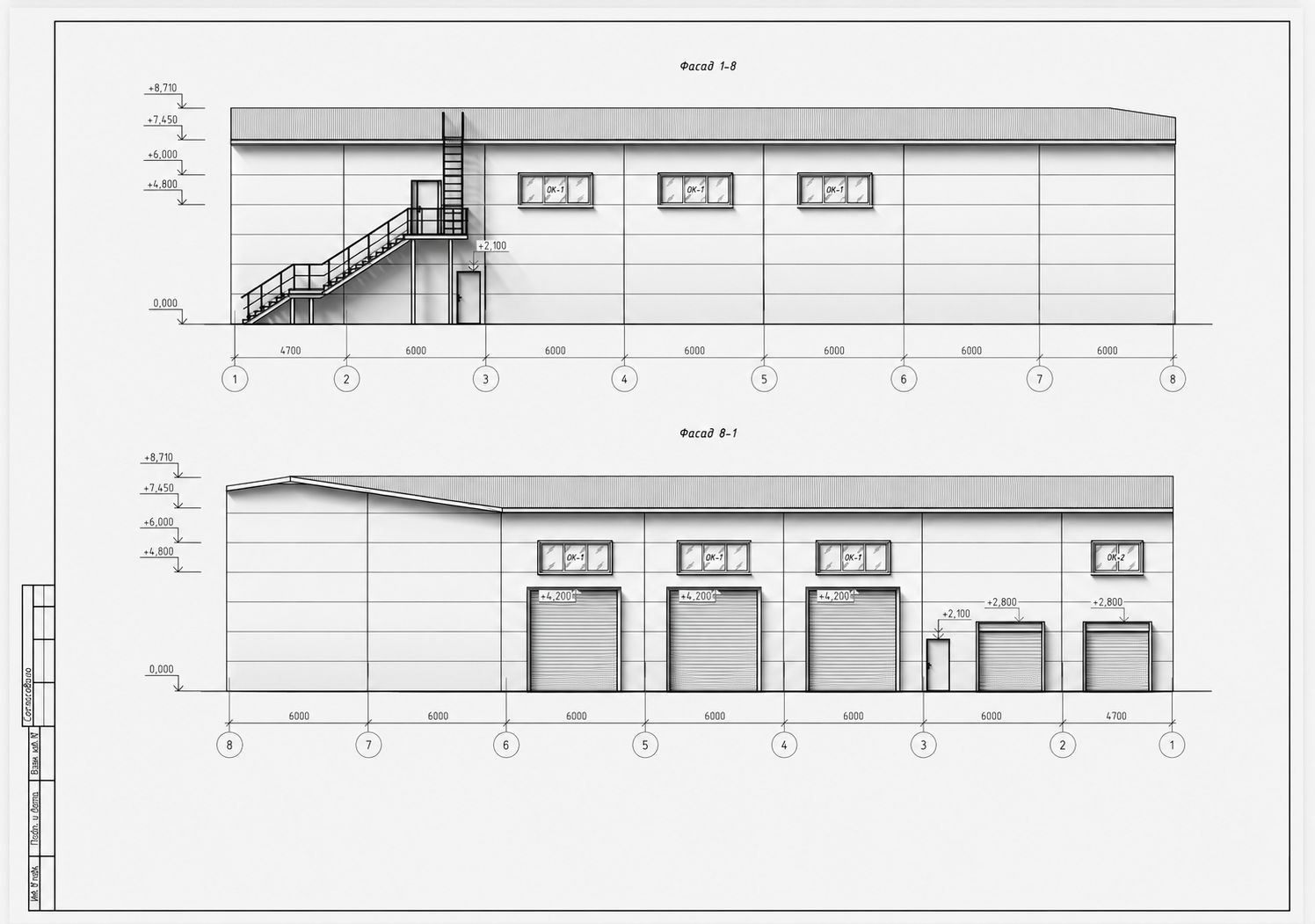

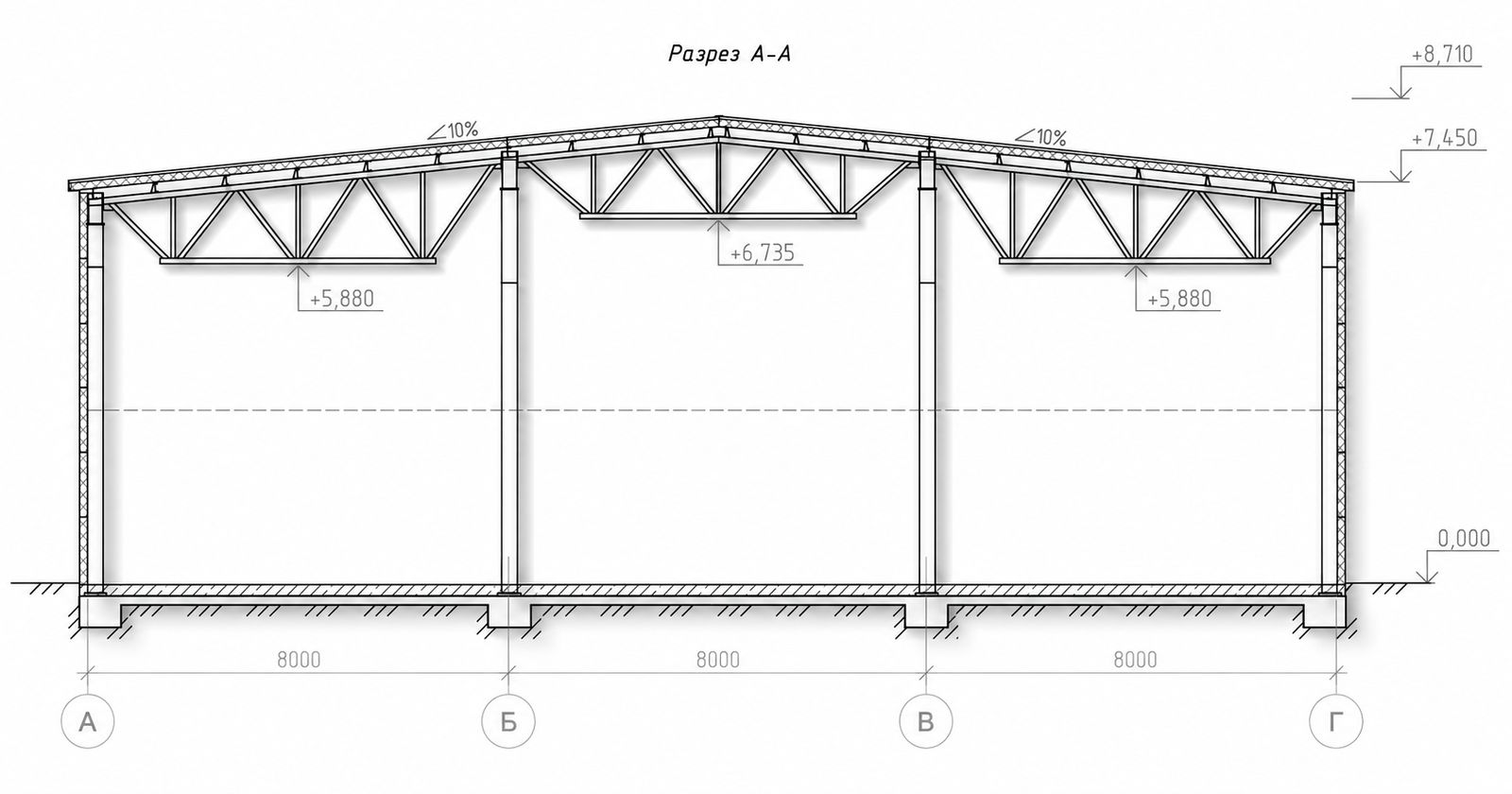

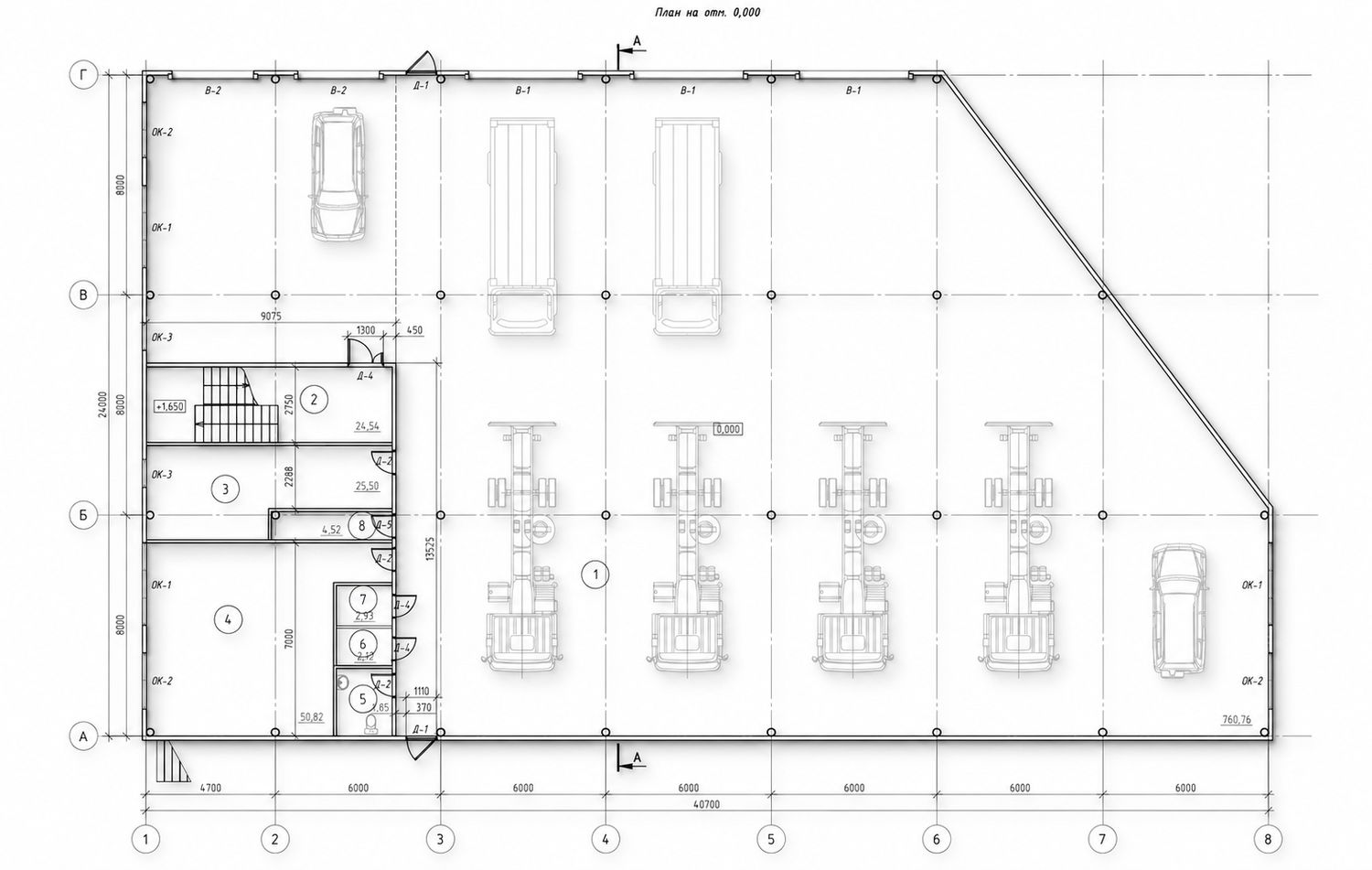

В подборке показаны фасады, разрез и план здания. Изображения сжаты для быстрой загрузки, но сохранены в достаточном размере для просмотра основных решений.
