Служебный гараж

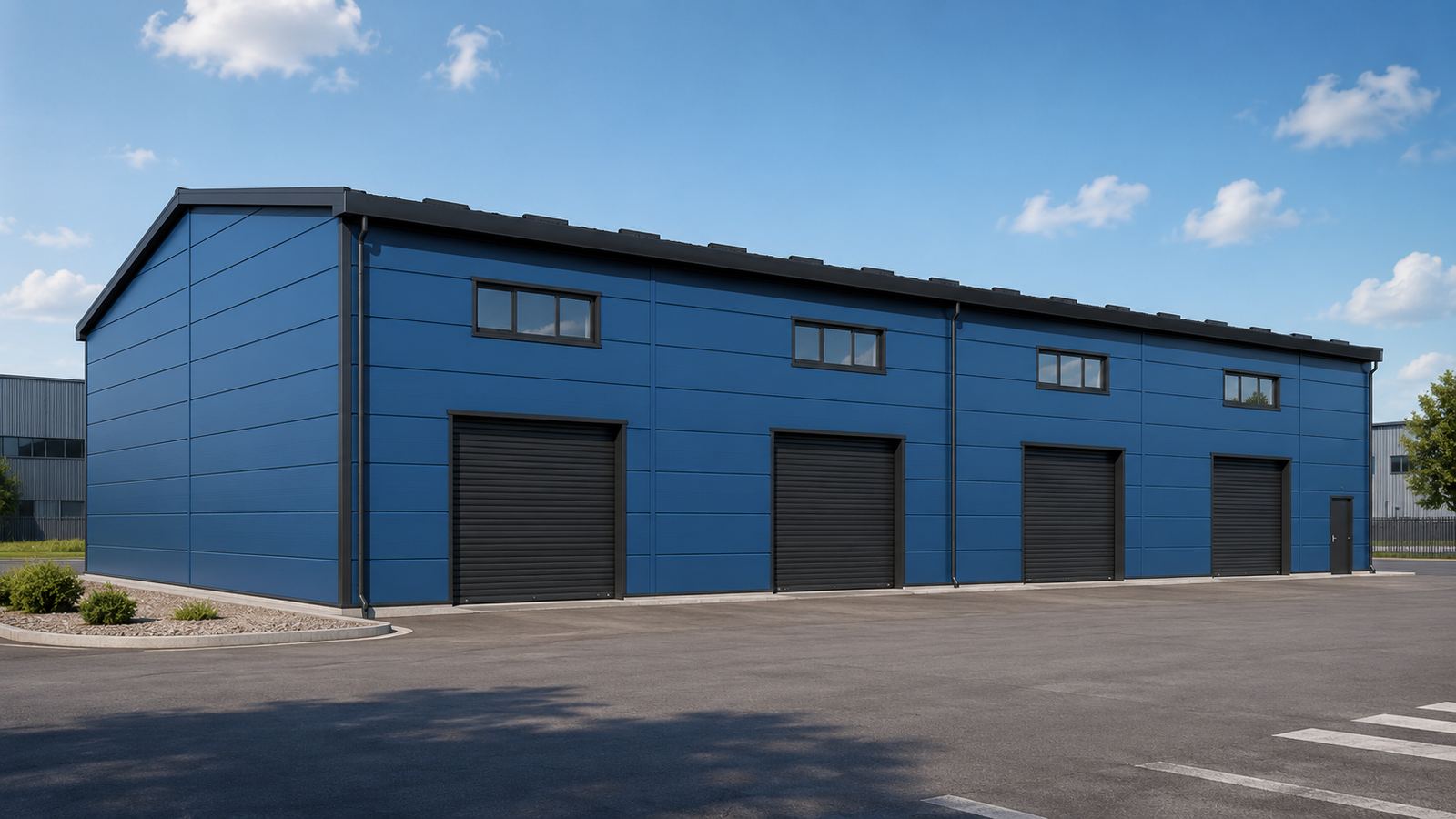

Проектная документация разработана для строительства двухэтажного нежилого здания служебного гаража. Здание предназначено для хранения служебного автотранспорта и выполнено как каркасный объект с металлическими несущими конструкциями и ограждениями из трехслойных сэндвич-панелей.
В проекте предусмотрены четыре утепленные секционные ворота 5100 × 4500 мм, двускатная кровля с уклоном 11%, организованный водосток и один въезд-выезд с местного проезда на спланированной территории.
Кратко о проекте
Назначение
Служебный гараж используется как стоянка для хранения автотранспорта. Внутренняя отделка не требуется: стены и покрытие выполняются из готовых панелей заводского изготовления.
Площадка
Территория свободна от застройки, рельеф спланирован. Для эксплуатации здания организован один въезд-выезд с местного проезда.
Эксплуатация
Проект учитывает энергоэффективность, шумозащиту и снижение теплопотерь за счет компактной формы, минераловатного утепления и современных стеклопакетов.
Основные характеристики
| Показатель | Значение | Проектное решение |
|---|---|---|
| Тип документации | проектная документация, стадия П | строительство здания «Служебный гараж» |
| Локация | Самара | проект 2021 года |
| Назначение | стоянка для хранения автотранспорта | производственно-складское здание Ф5.2 |
| Этажность | 2 этажа | прямоугольное здание в плане |
| Габариты в осях | 18,0 × 51,0 м | основной объем гаража |
| Пожарные характеристики | I степень огнестойкости, С0, Ф5.2 | класс ответственности — нормальный |
| Кровля | двускатная, уклон 11% | кровельные сэндвич-панели 200 мм, организованный водосток |
| Ворота | 4 шт., 5100 × 4500 мм | утепленные секционные подъемные ворота с механическим приводом |
Конструктивные решения
- Фундамент — буронабивные сваи с монолитными железобетонными ростверками толщиной 220 мм.
- Каркас — металлические колонны, балки, вертикальные и горизонтальные связи.
- Наружные стены — трехслойные сэндвич-панели с минераловатным утеплителем толщиной 150 мм.
- Кровля — кровельные трехслойные сэндвич-панели с утеплителем 200 мм.
- Полы — бетонные с полимерно-композитной защитной смесью.
Окна, двери и ворота
- Окна — ПВХ-профили с термоизоляционной вставкой и двухкамерными стеклопакетами, 6 шт. размером 3200 × 1400 мм, цвет RAL 7040.
- Наружные двери — ПВХ 2100 × 1000 мм, 3 шт.
- Внутренние двери — ПВХ 2100 × 900 и 2100 × 800 мм.
- Противопожарные двери — EI60 2100 × 900 мм, 6 шт.
- Секционные ворота — утепленные, по ГОСТ 31174-2017.
Энергоэффективность и шумозащита
Ограждающие конструкции выполнены из сэндвич-панелей с минераловатным утеплителем с коэффициентом теплопроводности 0,041 Вт/(м·°С). Теплопотери снижены за счет компактного объема, утепленных ворот, уплотнителей и двухкамерных стеклопакетов.
Шумозащита обеспечивается слоистыми ограждающими конструкциями с минераловатным заполнением и применением малошумного инженерного оборудования с глушителями.
Графические материалы проекта

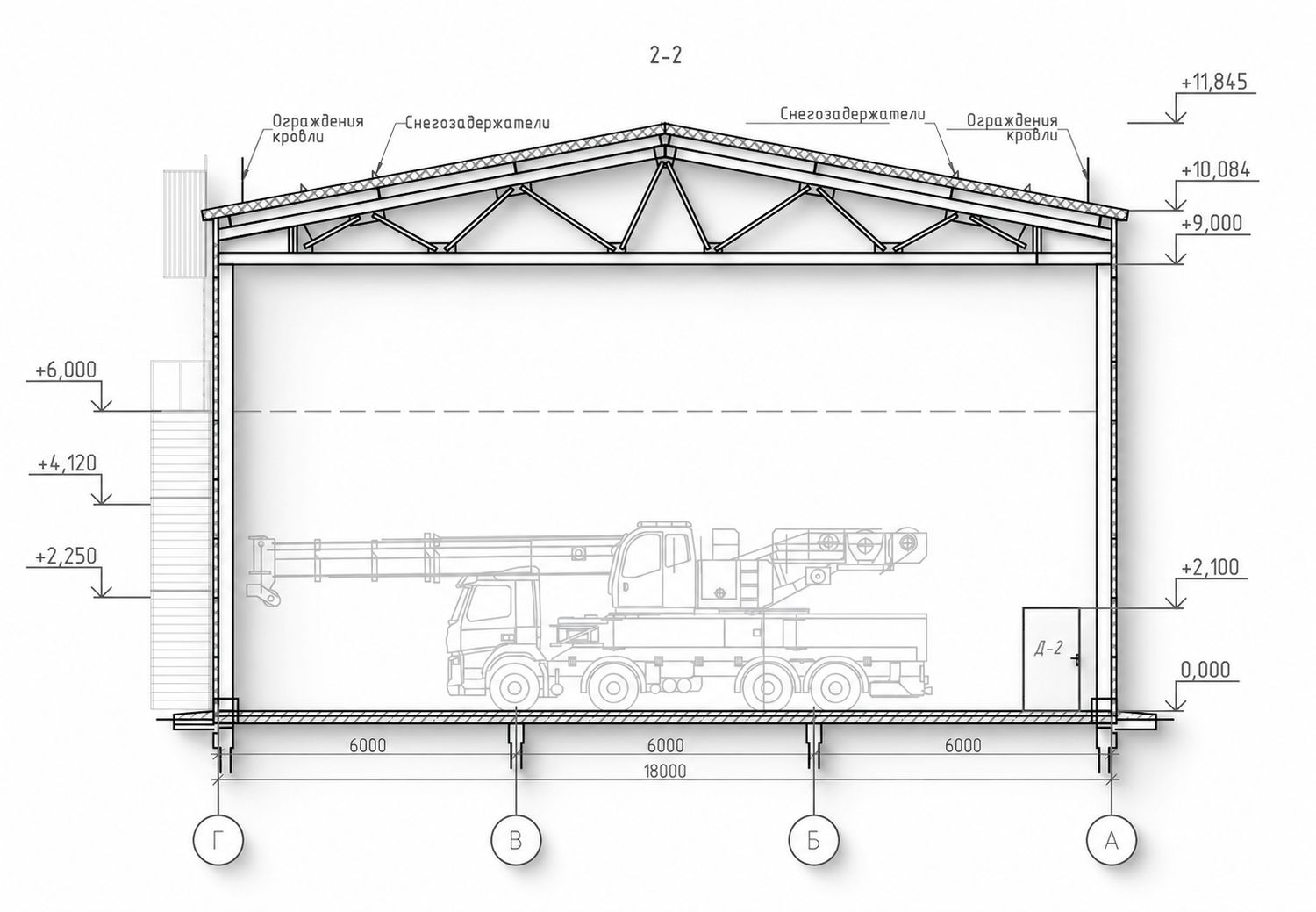

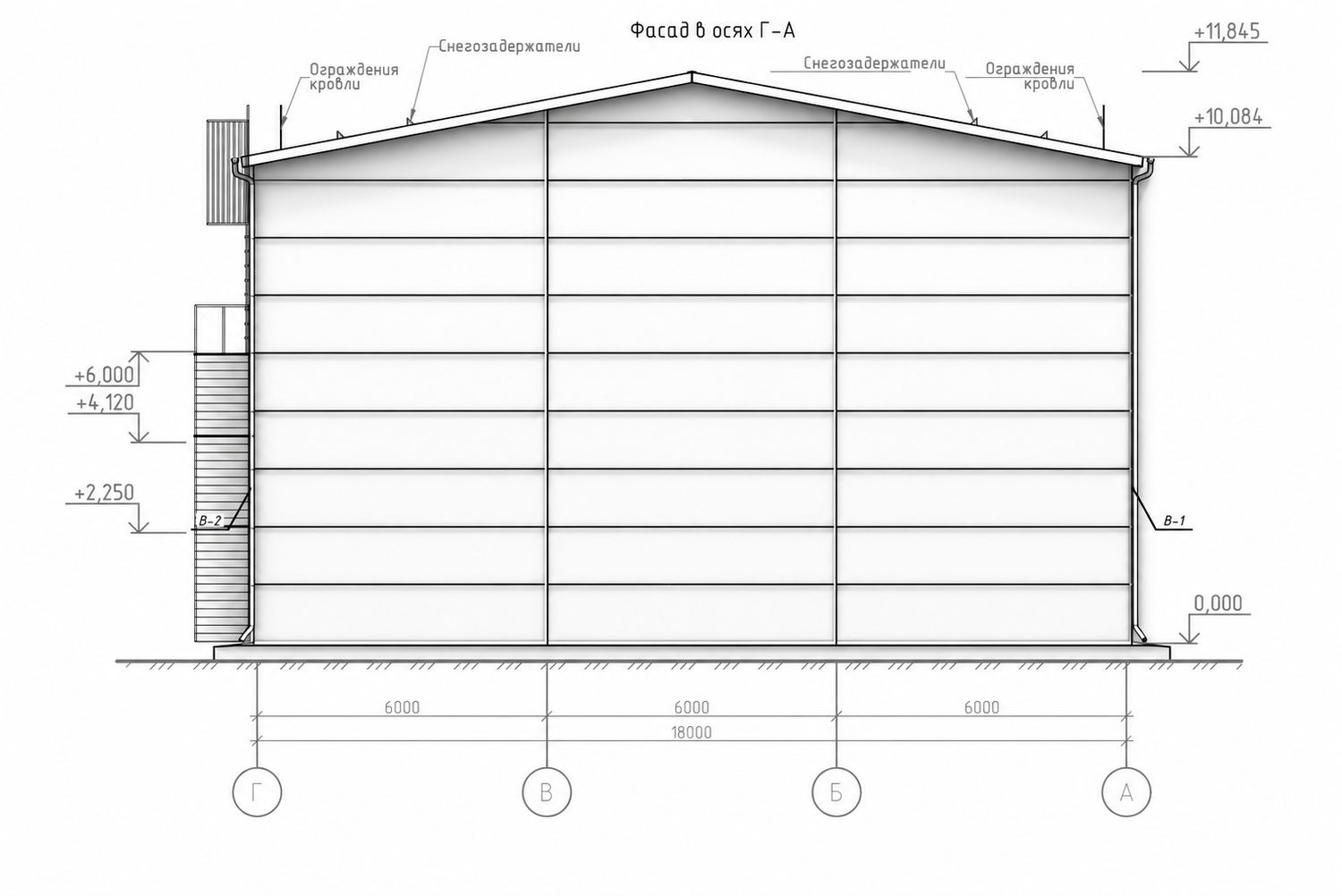

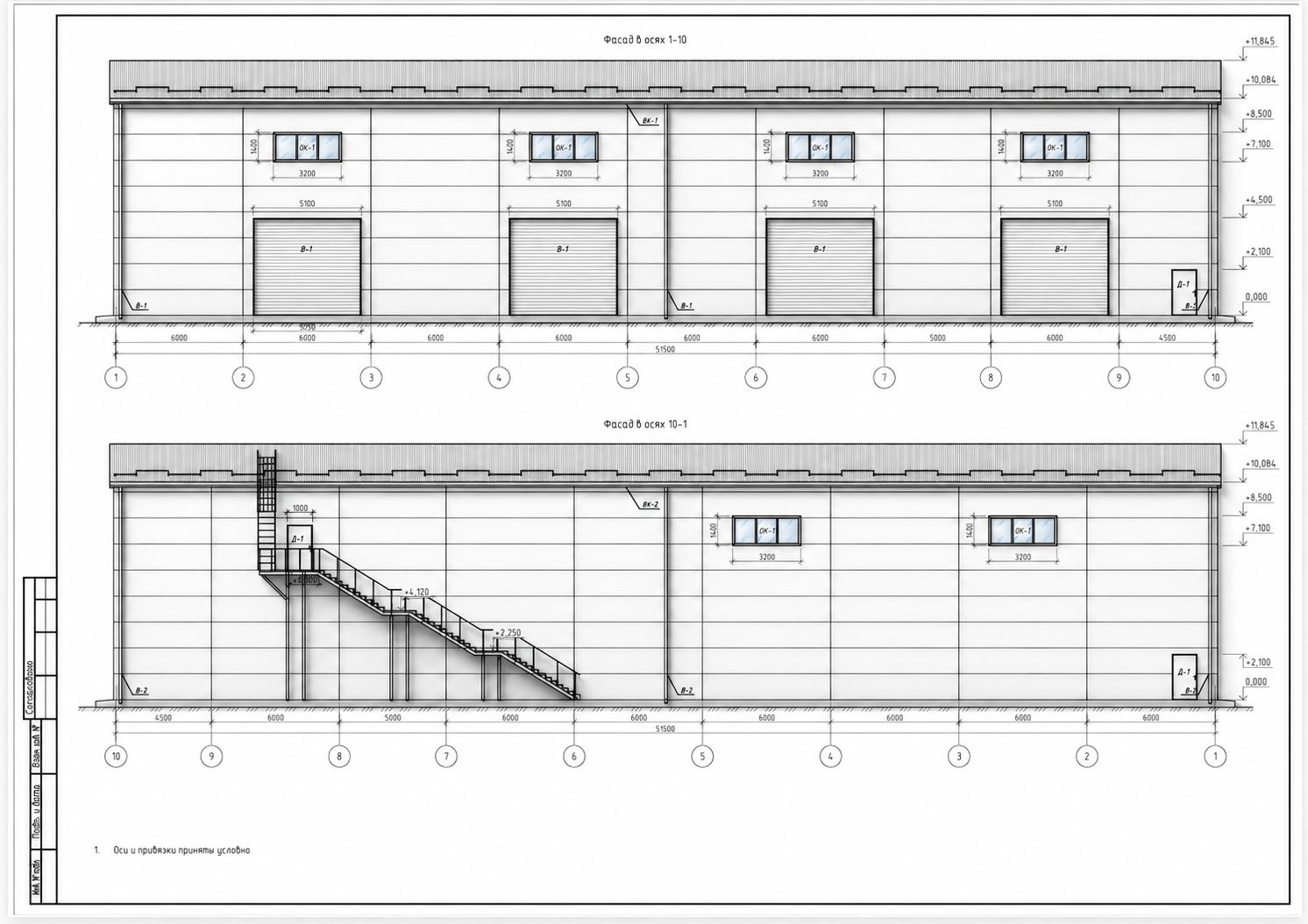

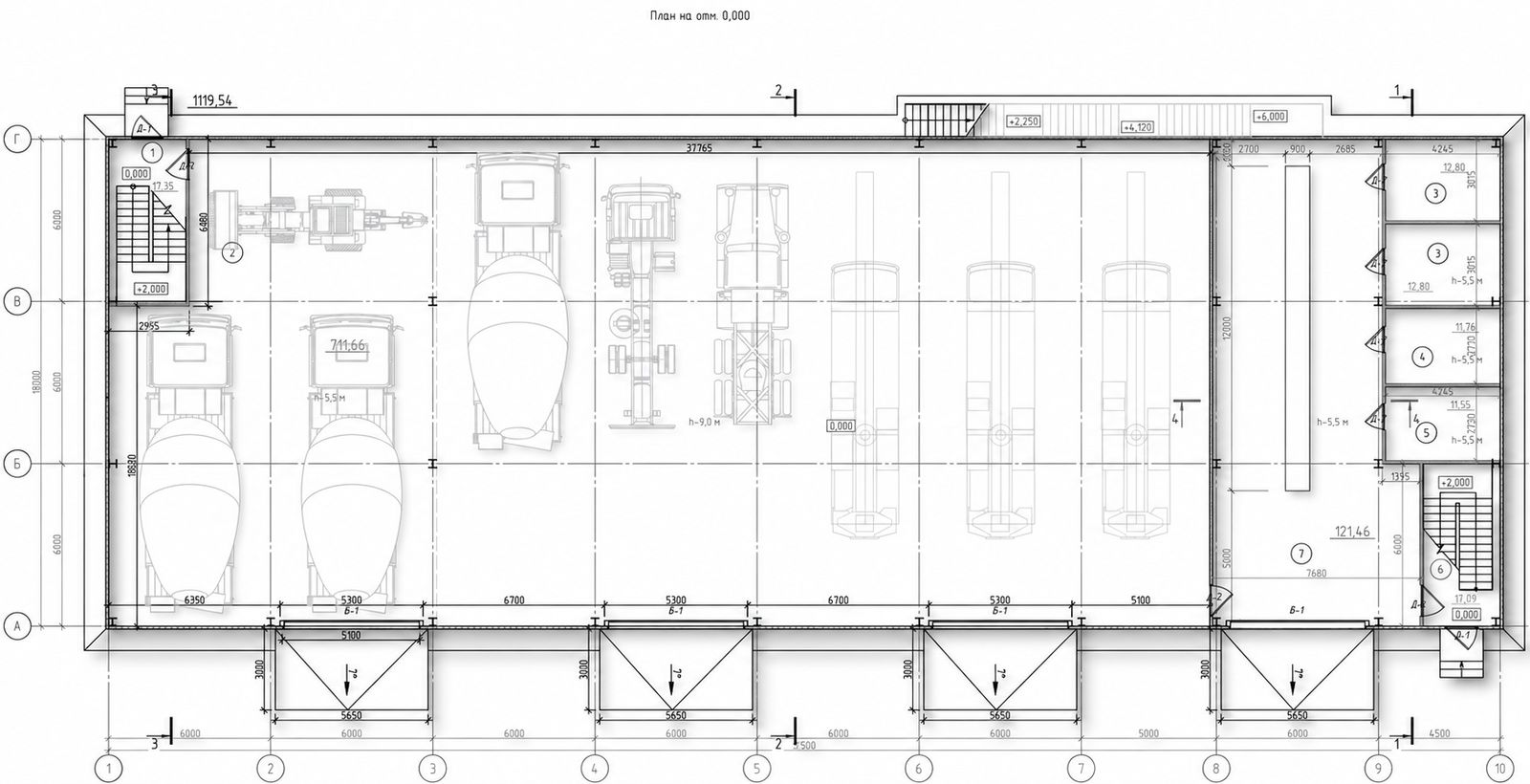

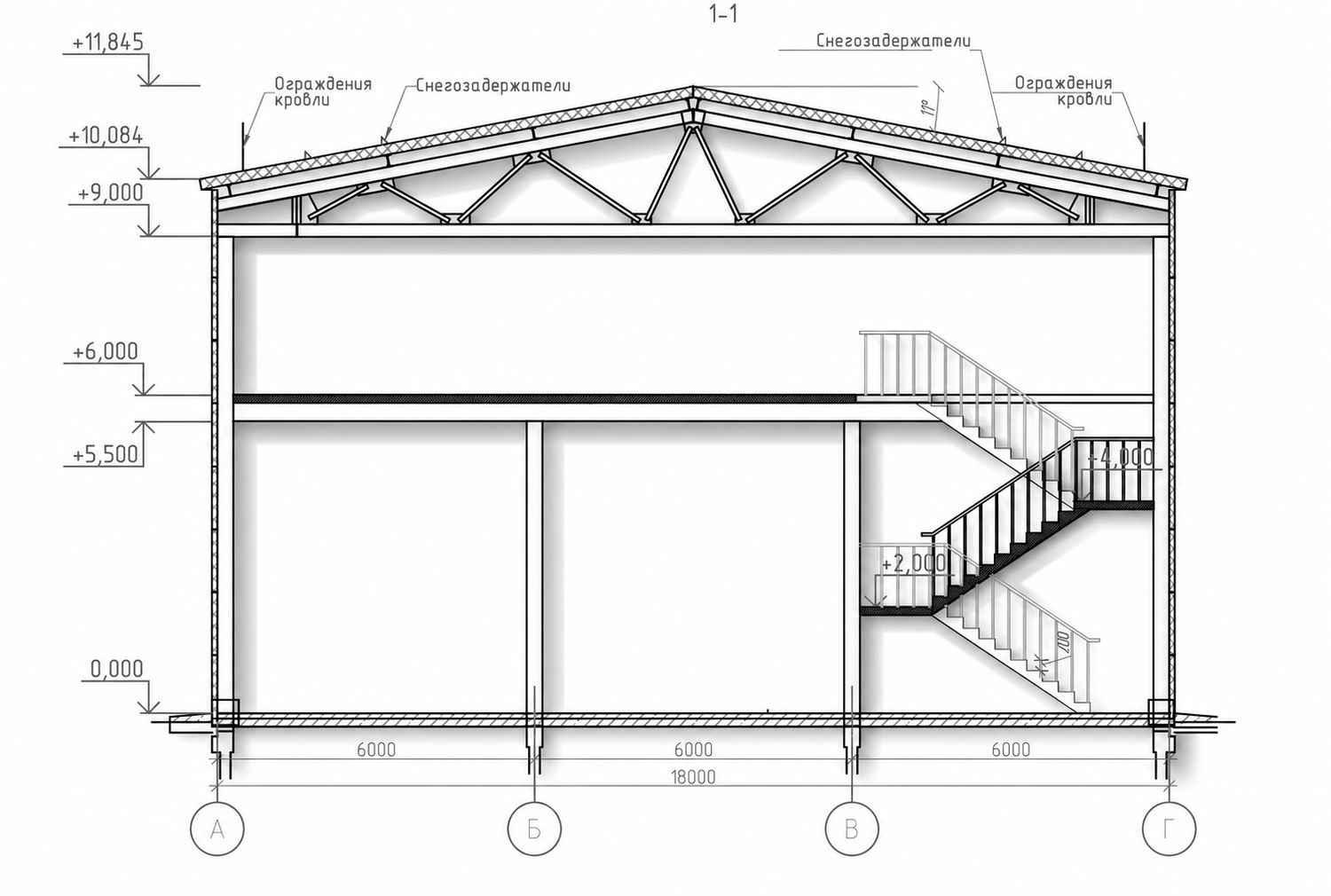

В подборке показаны фасады, план и разрезы здания с воротами, лестницей, металлическими фермами и двускатной кровлей.
