Спортивный комплекс
Рабочая документация разработана для строительства двухэтажного спортивного комплекса с цокольным этажом. Здание предназначено для занятий спортом в помещениях: волейбол, йога, групповые занятия и тренажерный зал.

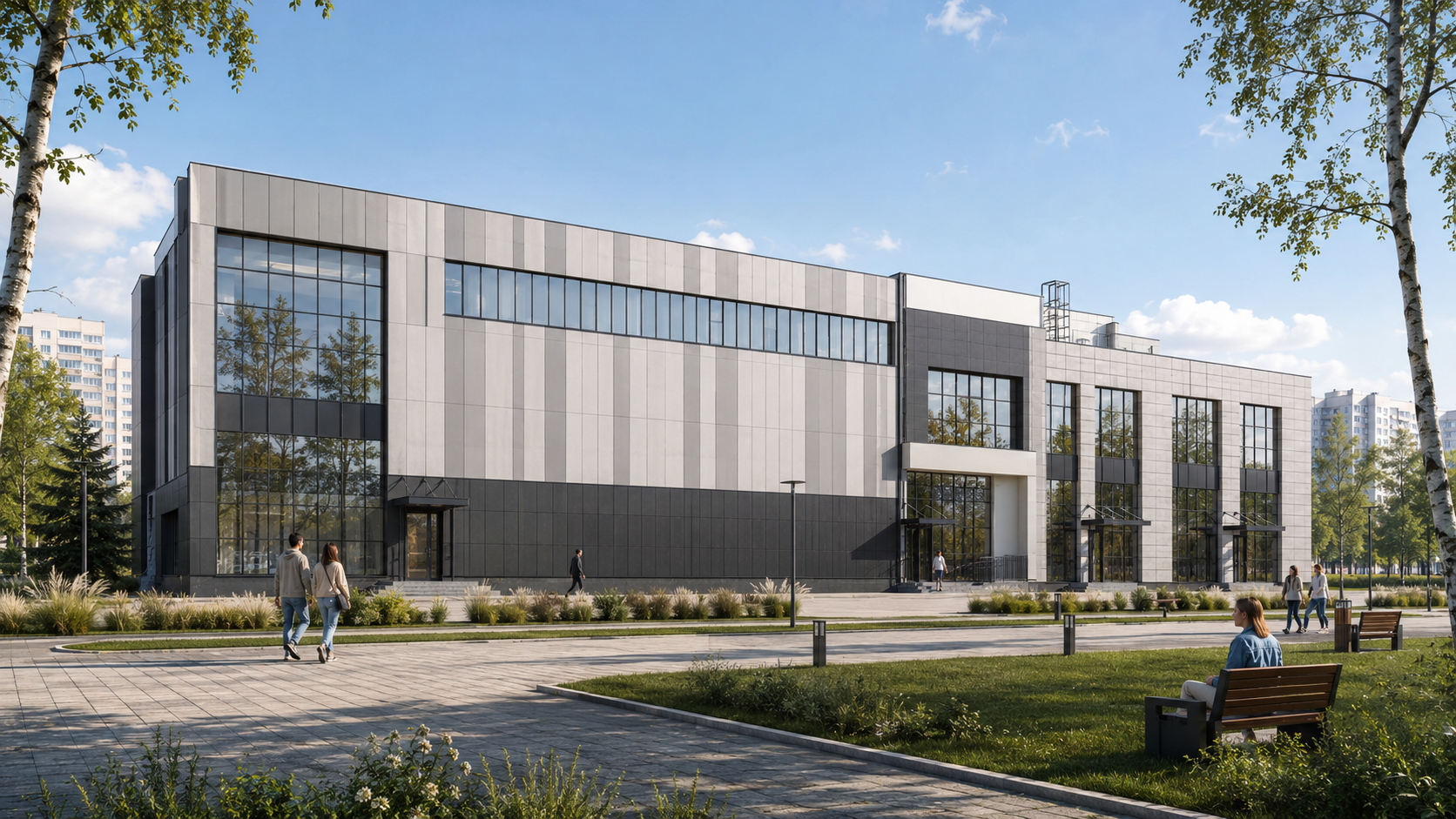

Комплекс имеет сложную конфигурацию в плане, развитую систему спортивных, административных, вспомогательных и технических помещений, современную фасадную оболочку с кассетами, ламелями и витражным остеклением.
Функциональная организация
Спортивные залы
На первом и втором этажах размещены залы различной площади, включая зал 24 × 15 м, помещения для волейбола, йоги, групповых занятий и тренажерный зал.
Административный блок
В проект включены тренерские, раздевальные, инвентарные, санитарные узлы, душевые и помещения персонала.
Технический уровень
В цокольном этаже размещены венткамеры, электрощитовые, ИТП, водомерный узел, серверная и лестничные клетки.
Основные параметры объекта
| Показатель | Значение | Проектное значение |
|---|---|---|
| Тип документации | рабочая документация, стадия Р | строительство спортивного комплекса |
| Назначение | физкультурно-оздоровительный комплекс | спортивные залы для занятий спортом в помещениях |
| Локация | Уфа | проектные материалы 2025 года |
| Этажность | 2 этажа + цокольный этаж | цокольный этаж используется для технических помещений |
| Площадь застройки | 3 645,8 м² | по сводному плану |
| Общая площадь | 8 615,9 м² | по сводному плану |
| Высота этажей | 3,15 м / 5,3 м / 5,4 м | цокольный, 1-й и 2-й этажи, значения переменные |
| Пожарные характеристики | II степень огнестойкости, С0, Ф3.6 | физкультурно-оздоровительные комплексы |
| Класс ответственности | II, нормальный | по исходным данным проекта |
Конструктивные решения
- Каркас здания — монолитный железобетонный: колонны, стены и перекрытия.
- Фундаменты — монолитная железобетонная плита по разделу КР.
- Лестницы — монолитные железобетонные во встроенных лестничных клетках.
- Перемычки — сборные железобетонные и стальные уголки по ГОСТ 8509-93.
- Цоколь облицован керамогранитной плиткой в цвете RAL 7012.
Фасады и кровля
- Наружные стены — ячеистый бетон плотностью 600 кг/м³ толщиной 200 мм.
- Утепление выполняется минераловатными плитами толщиной 50-100 мм.
- Облицовка — вентилируемый фасад с кассетами RAL 9003 и RAL 7012 и декоративными ламелями.
- Кровля плоская неэксплуатируемая, с внутренним водостоком.
- Кровельный пирог включает мембрану LOGICROOF V-RP 1,5 мм, теплоизоляцию, пароизоляцию и монолитную плиту.
Проемы, перегородки и двери
Окна и витражи
Алюминиевые профили с двухкамерными стеклопакетами индивидуального изготовления, цвет RAL 7012. Витражные конструкции высотой до 13,7 м выполняются с тонированным стеклом.
Перегородки
Внутренние перегородки выполняются из керамического кирпича, пенобетонных блоков, систем Кнауф С362 и огнестойких систем с ГСП-DF и аквапанелью.
Двери
Наружные двери — металлические утепленные RAL 7012. Внутренние — ПВХ и деревянные с ламинированным покрытием, противопожарные двери EIS30 в технических помещениях и на путях эвакуации.
Отделочные решения
Полы приняты по типам: керамогранит, плитка и бетонные полы с топпингом. Конкретные составы полов детализируются в рабочих листах АР-6 и АР-7. Цветовое решение фасадов основано на сочетании белого RAL 9003 и базальтово-серого RAL 7012 с акцентами по NCS.
Графические материалы проекта

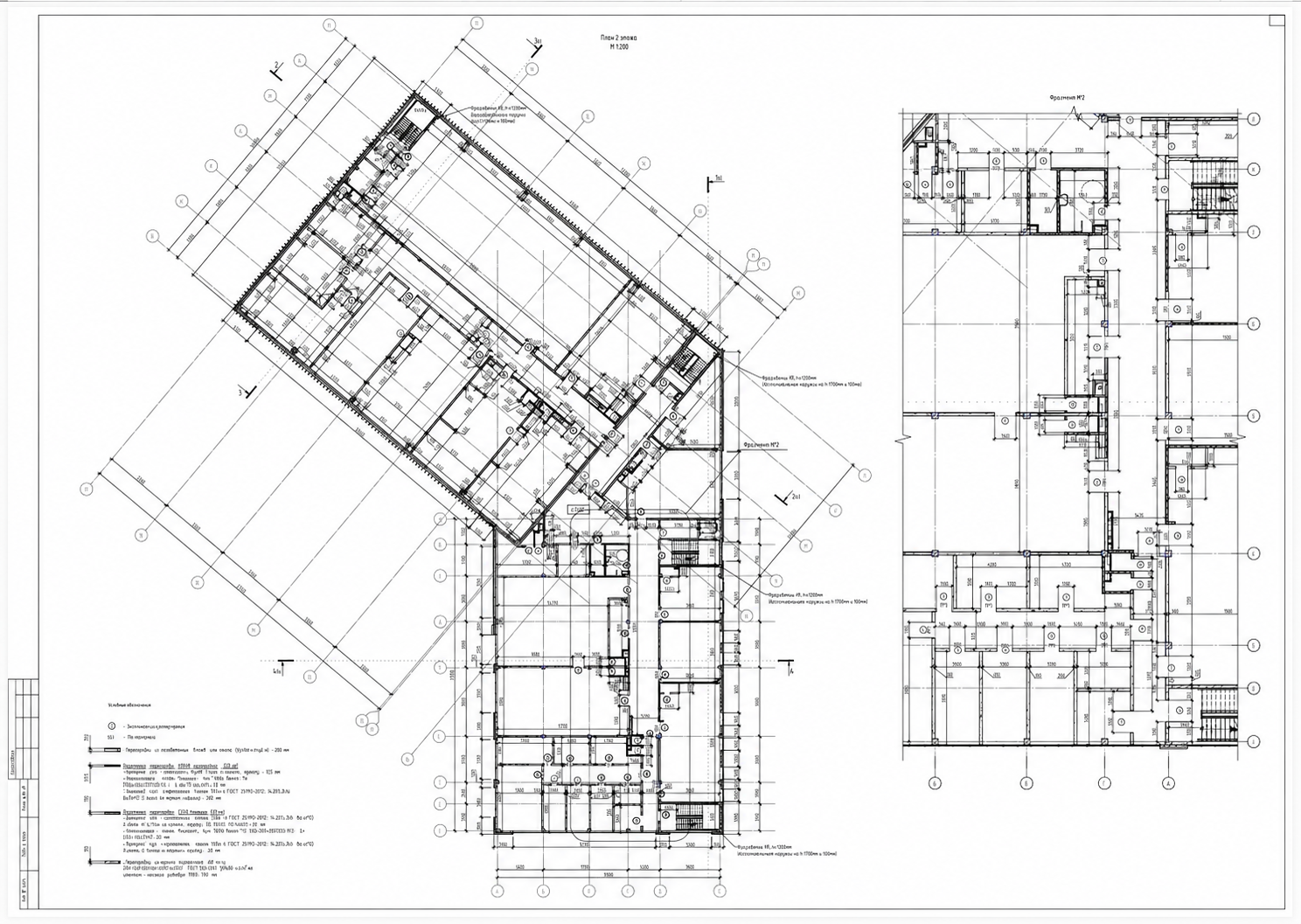

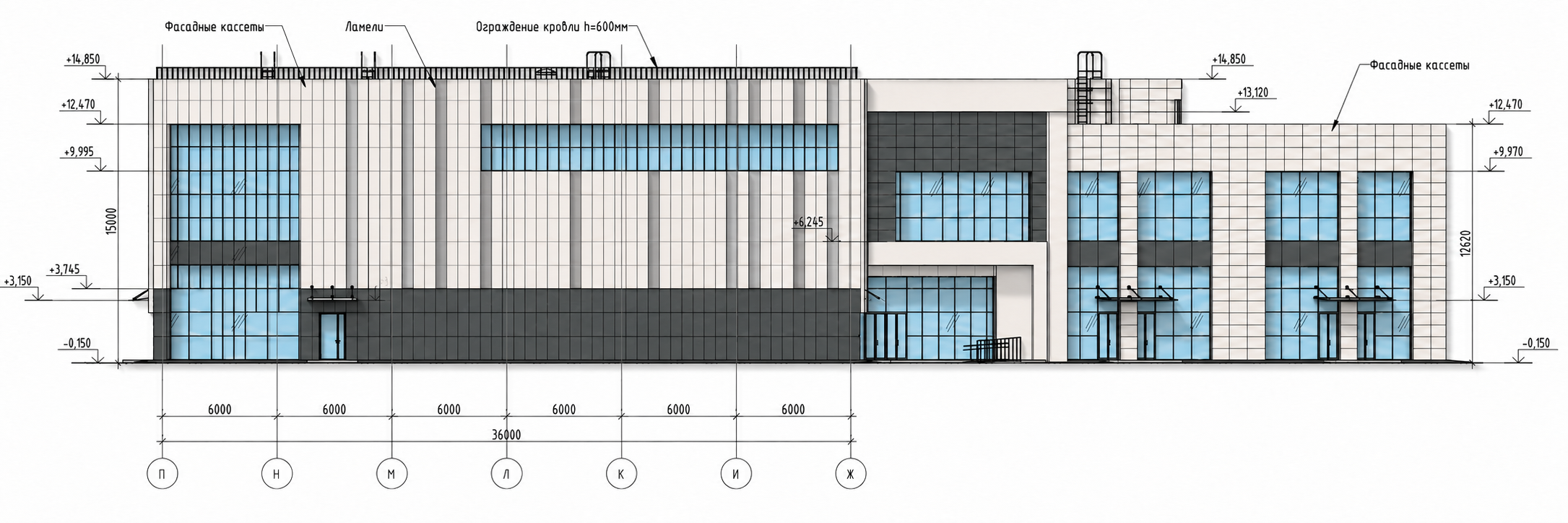

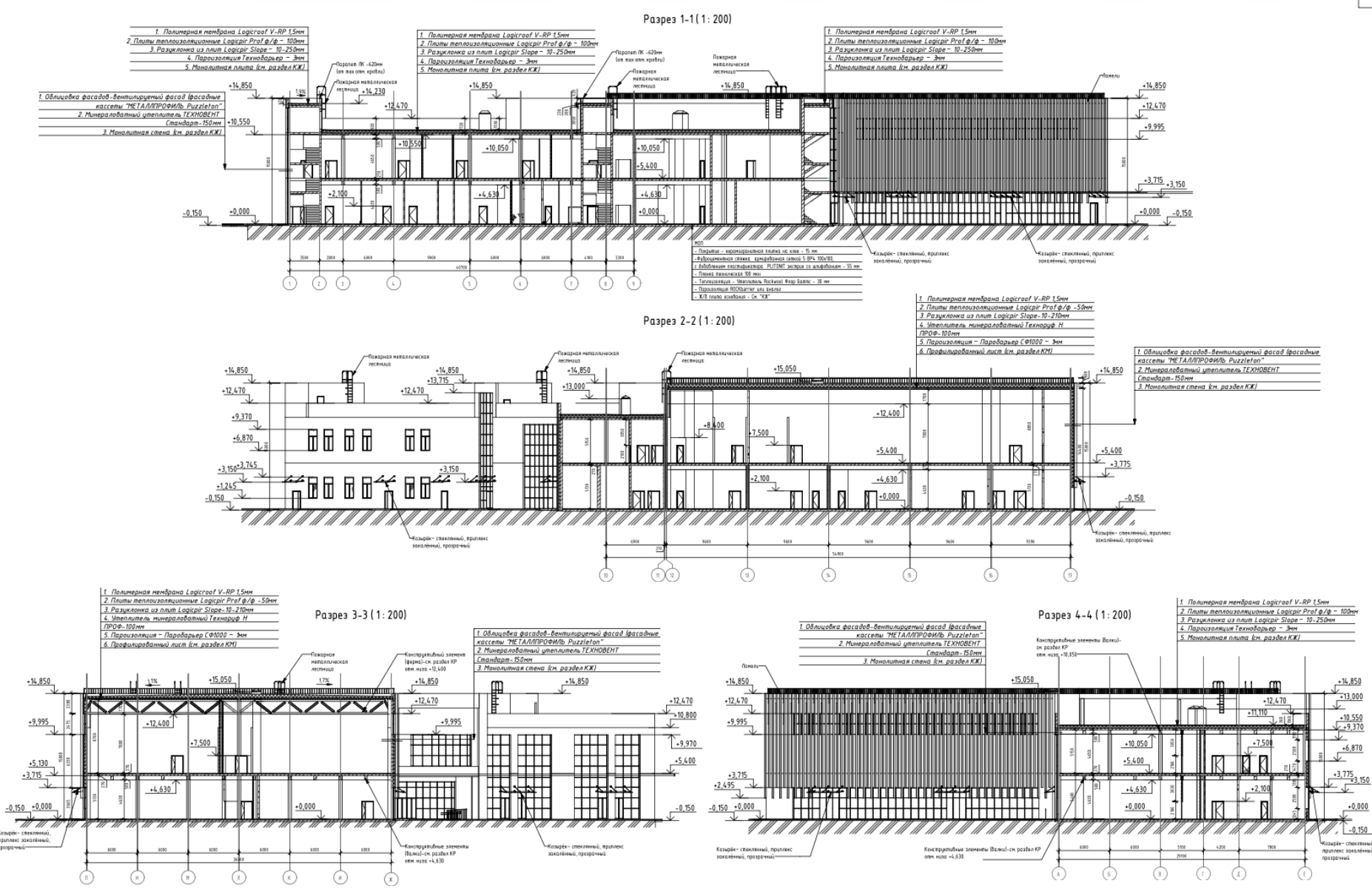

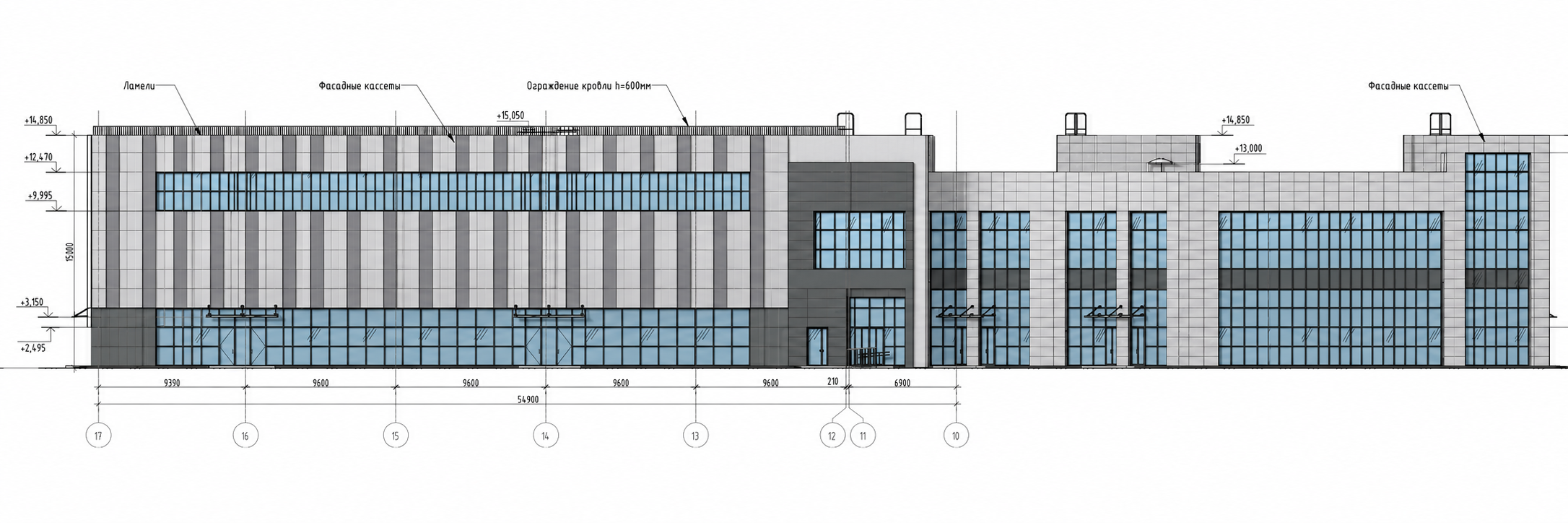

В подборке показаны фасадные решения, план второго этажа и разрезы здания. Материалы помогают оценить сложную конфигурацию плана, витражные зоны, спортивные объемы и технический состав здания.
