Цех по производству медных анодов
Проектная документация разработана для производственного корпуса с полным циклом плавки, разливки и газоочистки. В здании предусмотрены плавильно-разливочный участок, участок отливки медных изложниц, участок газоочистки, вспомогательные и технические помещения.
Корпус имеет размеры 72 × 42 м, повышенный уровень ответственности и относится к опасным производственным объектам II класса. Проект учитывает технологические нагрузки, мостовые краны, рельсовые пути, аэрационный фонарь и специальные требования к пожарной безопасности.
Производственная программа
Плавка и разливка
Плавильно-разливочный участок организован как основная производственная зона с технологическим оборудованием, крановым обслуживанием и рельсовыми путями.
Медные изложницы
Отдельный участок предназначен для отливки медных изложниц и связан с основным технологическим процессом корпуса.
Газоочистка
Участок газоочистки и аэрационный фонарь обеспечивают эксплуатацию здания с учетом тепловыделений, выбросов и требований промышленной безопасности.
Основные параметры объекта
| Показатель | Значение | Проектное значение |
|---|---|---|
| Тип документации | проектная документация, стадия П | производственный цех по выпуску медных анодов |
| Заказчик | ЗАО «ФОСФОХИМ» | производственный объект |
| Локация | Пермь | проектные материалы 2022 года |
| Этажность | 1 этаж | с тремя антресолями и технологической площадкой |
| Площадь застройки | 3 137,60 м² | основной прямоугольный производственный объем |
| Общая площадь | 3 933,79 м² | антресоли — 435,2 м², технологическая площадка — 438,59 м² |
| Высота до низа ферм | 12,800 м | покрытие с переменными отметками +15,350…+15,720 м |
| Пожарные характеристики | II степень огнестойкости, С0, Ф5.1 | категория по взрывопожарной и пожарной опасности — Г |
| ОПО | II класс опасности | повышенный уровень ответственности |
Каркас и несущие конструкции
- Конструктивная схема — рамно-связевая с жестким защемлением колонн в фундаментах.
- Ригели опираются на колонны шарнирно.
- Колонны — железобетонные: крайние 400 × 800 мм, средние 400 × 900 мм.
- Бетон колонн принят класса В25, армирование — А500, хомуты — А240.
- Здание рассчитано на работу с двумя опорными мостовыми кранами 10/5 т и 10 т.
Оболочка здания
- Наружные стены — трехслойные сэндвич-панели толщиной 120 мм с минераловатным утеплителем.
- Цоколь — монолитный железобетон 200 мм с утеплением XPS ТЕХНОНИКОЛЬ CARBON PROF 80 мм.
- Кровля скатная с уклоном 7°, из кровельных сэндвич-панелей толщиной 150 мм.
- Предусмотрены ограждения кровли высотой не менее 600 мм, снегозадержатели и кабельная система противообледенения.
- Водосток принят наружный организованный по осям А, И и внутренний организованный по оси Г.
Технологические и инженерные решения
Технологическая площадка
На отметке +2,800 в осях 2-7/Г-И предусмотрена площадка для обслуживания оборудования: часть железобетонная по профлисту, часть металлическая с решетчатым настилом.
Крановое оборудование
Проект учитывает два опорных мостовых крана и рельсовые пути с шириной колеи 900 мм для технологического обслуживания производства.
Аэрационный фонарь
В осях 6-9/Д-Ж предусмотрен аэрационный фонарь размером 18 × 6 м с требуемым сопротивлением теплопередаче заполнения.
Проемы, полы и внутренние конструкции
Окна и ворота
Производственная часть имеет ленточное остекление в ПВХ-профиле. Наружные ворота — подъемные секционные утепленные 4,5 × 4,5 м и распашные утепленные.
Полы
Полы выполнены как силовая плита из бетона В25, F150, W4 толщиной 200 мм с верхней и нижней арматурными сетками А500 и упрочненным покрытием.
Антресоли
Перекрытия антресолей и встроенных помещений — сборные железобетонные плиты толщиной 220 мм по металлическим балкам из двутавров.
Вспомогательные помещения
В составе здания предусмотрены венткамеры, бойлерная, ИТП, электрощитовые, компрессорная, лаборатория контроля качества, диспетчерские, гардеробная, комната приема пищи и санитарные узлы. Такое размещение позволяет обслуживать производственный процесс без выноса ключевых технических функций за пределы корпуса.
Графические материалы проекта

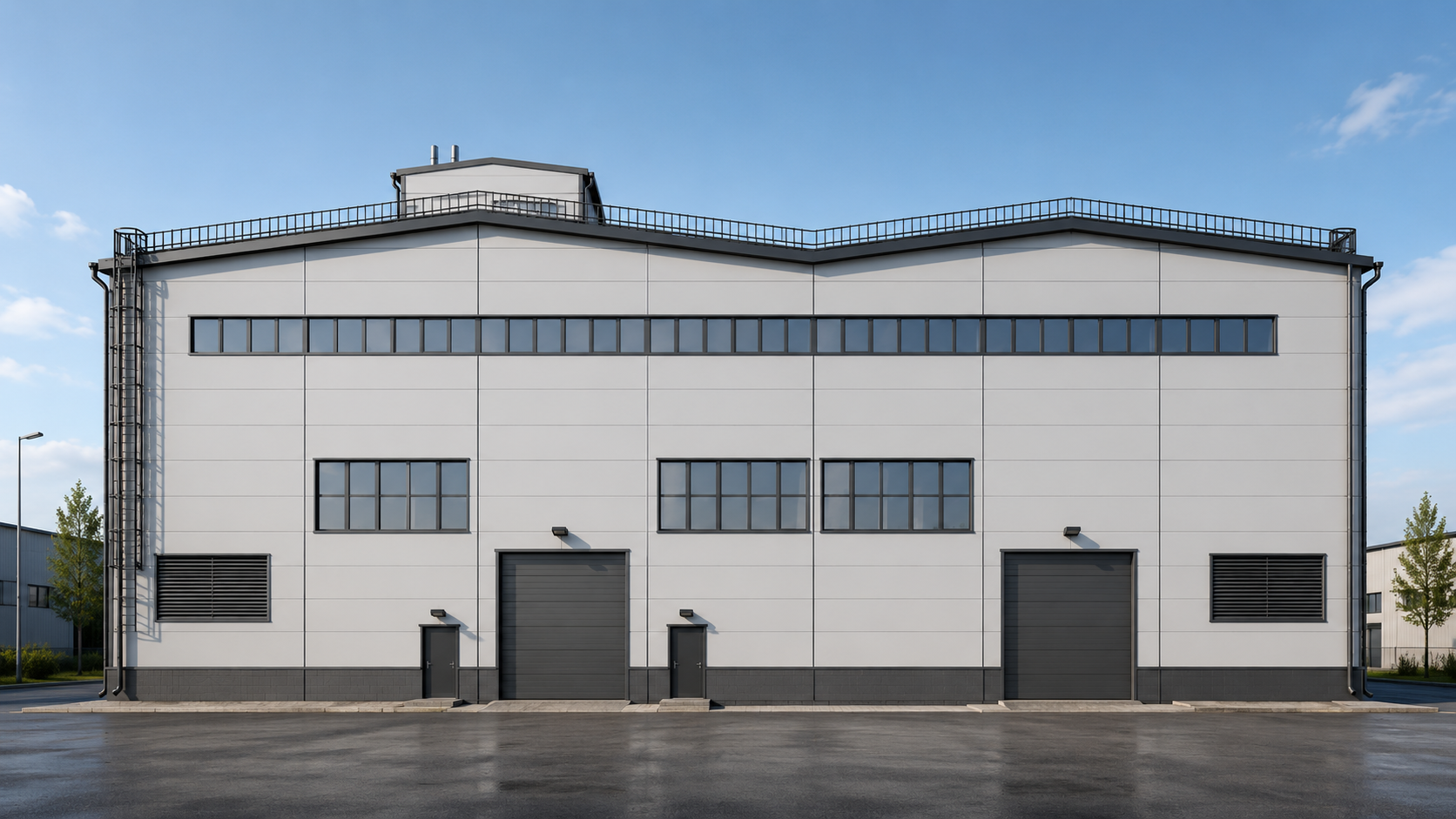

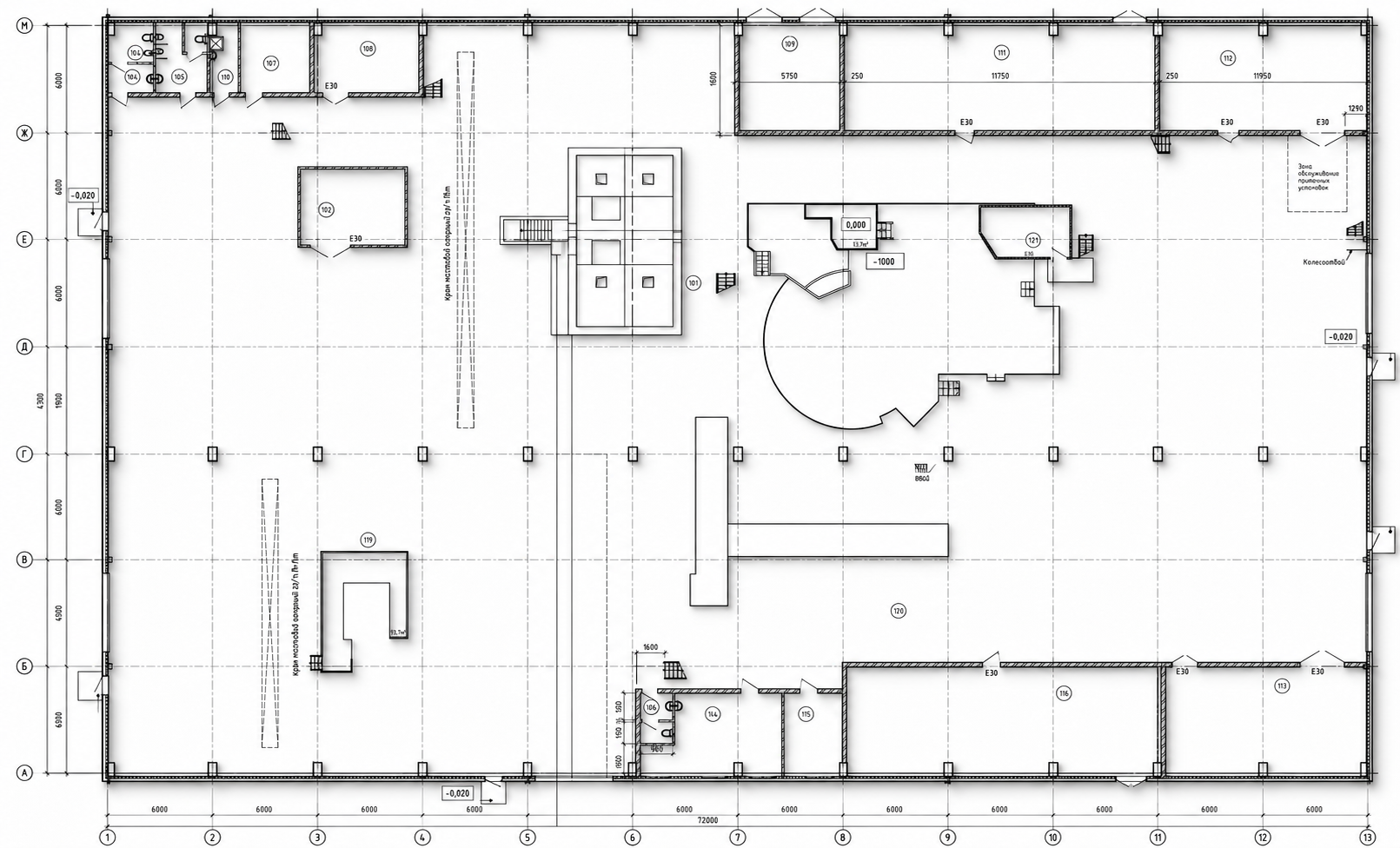

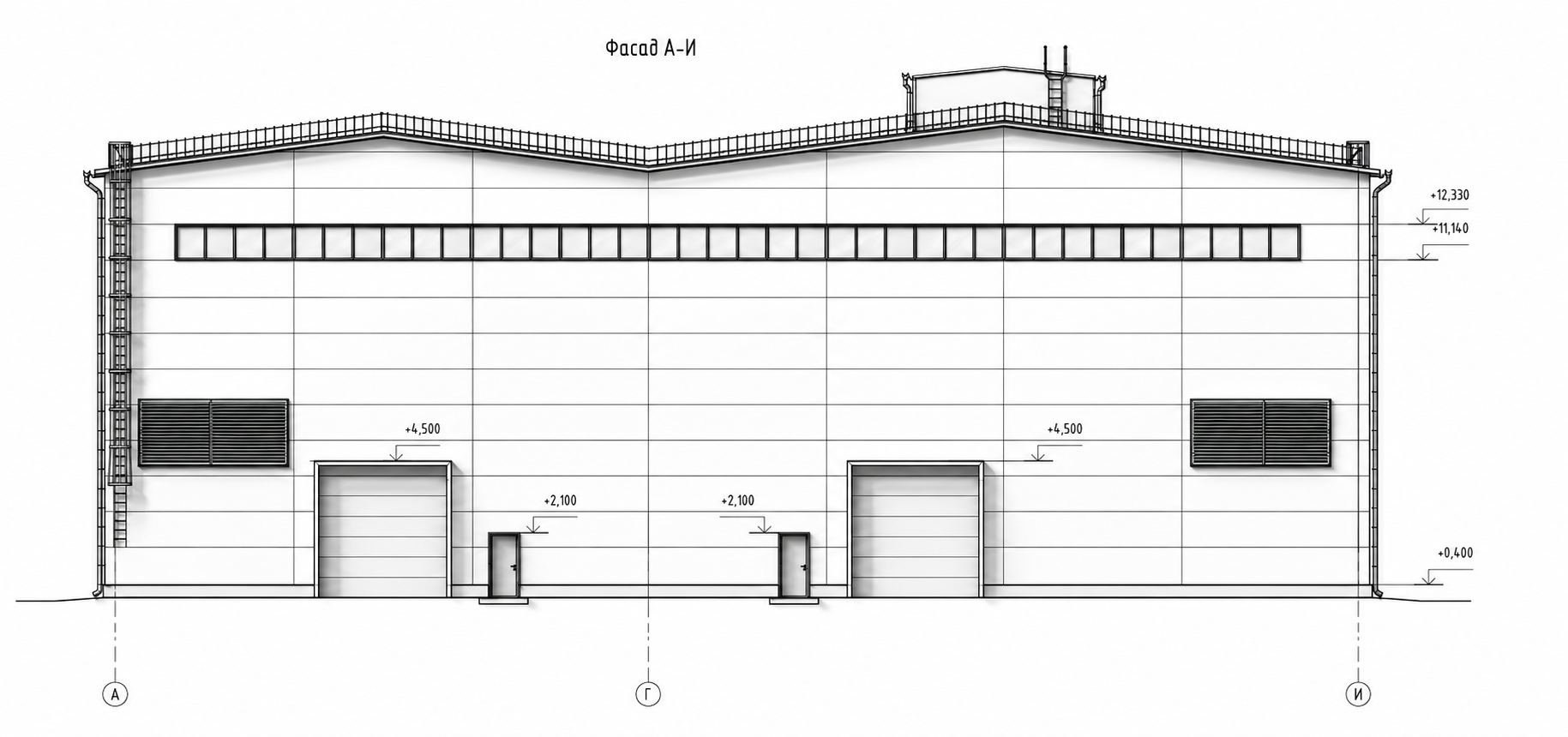

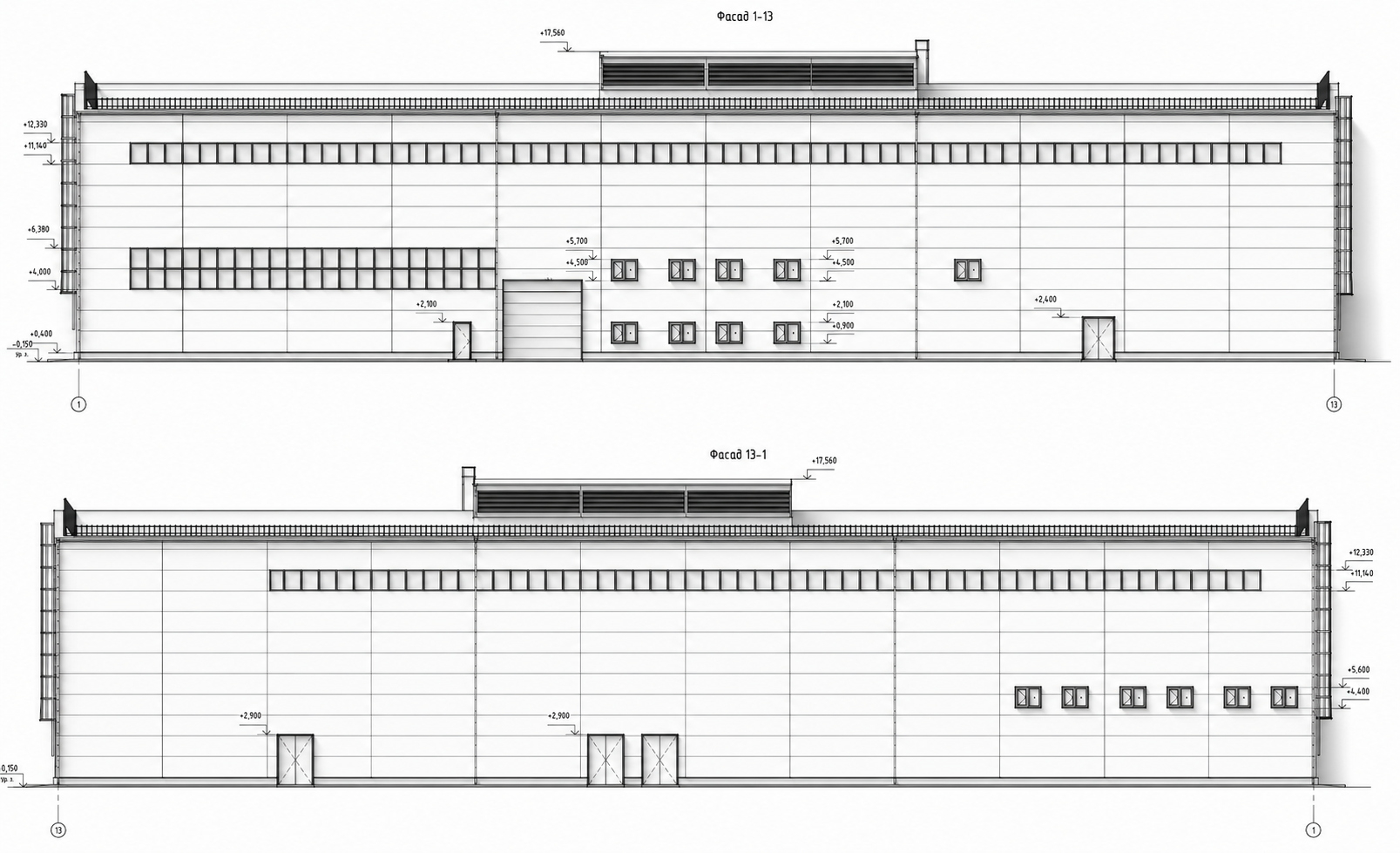

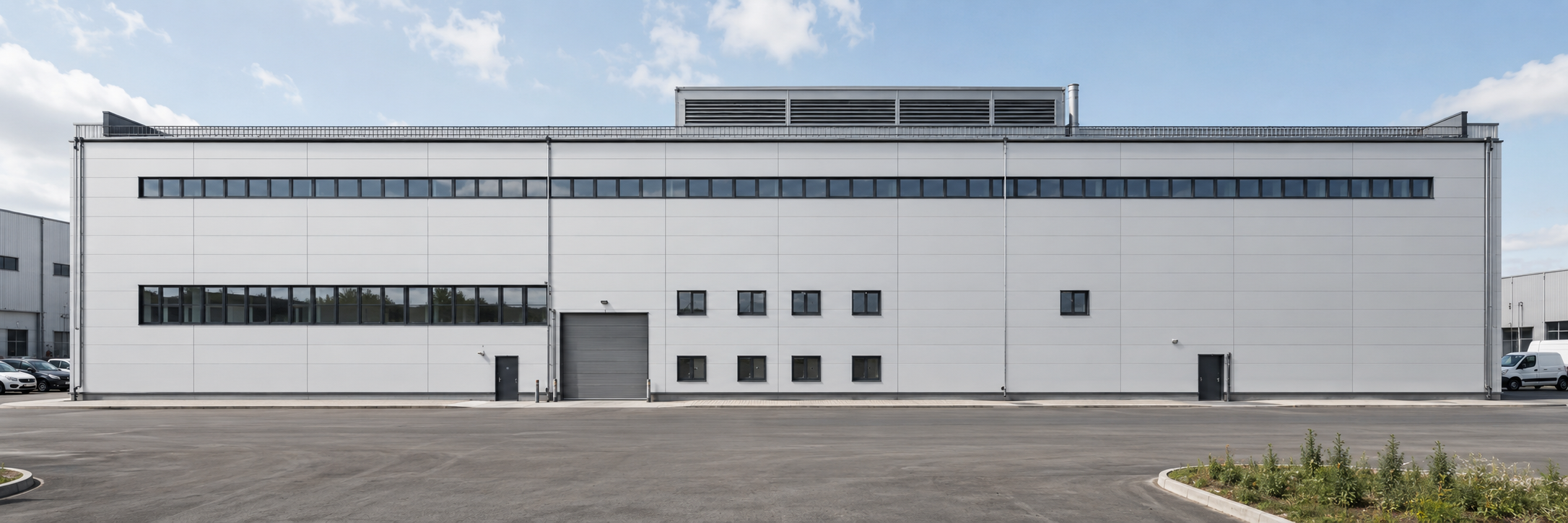

В подборке показаны фасады, общий вид и планировочные решения цеха. Материалы позволяют оценить габариты производственного объема, расположение ворот, ленточного остекления, аэрационного фонаря, антресолей и технологических зон.
