Встроенно-пристроенный детский сад-ясли на 60 мест
Проектная документация разработана для встроенно-пристроенной части многоэтажного жилого дома: детского сада-яслей на 60 мест, размещенного в стилобате 1-2 этажей. Объект относится ко 2 этапу строительства.
В составе детского сада предусмотрены групповые ячейки, пищеблок, медицинские помещения, прачечная, музыкальный зал, административные и служебные помещения. Для жилой части и детского сада запроектированы отдельные входы, включая пандус для маломобильных групп населения.
Назначение и состав помещений
Групповые ячейки
Детский сад рассчитан на 60 детей: три группы ясельного возраста по 20 мест. Планировка включает помещения для пребывания, сна, питания и санитарно-бытового обслуживания детей.
Служебные зоны
В проекте предусмотрены пищеблок, медицинский блок, прачечная, кладовые, административные кабинеты и помещения персонала.
Безбарьерный доступ

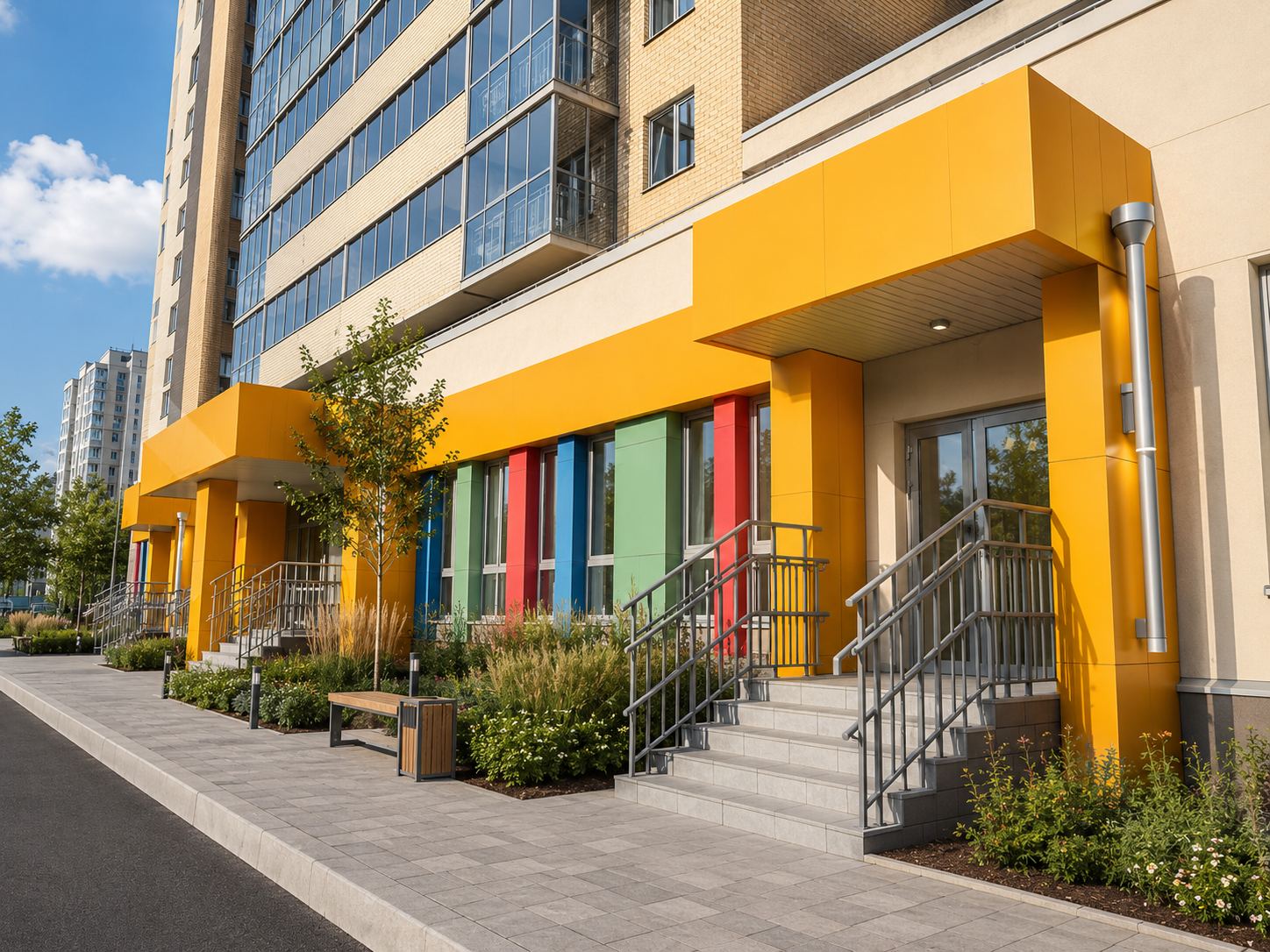

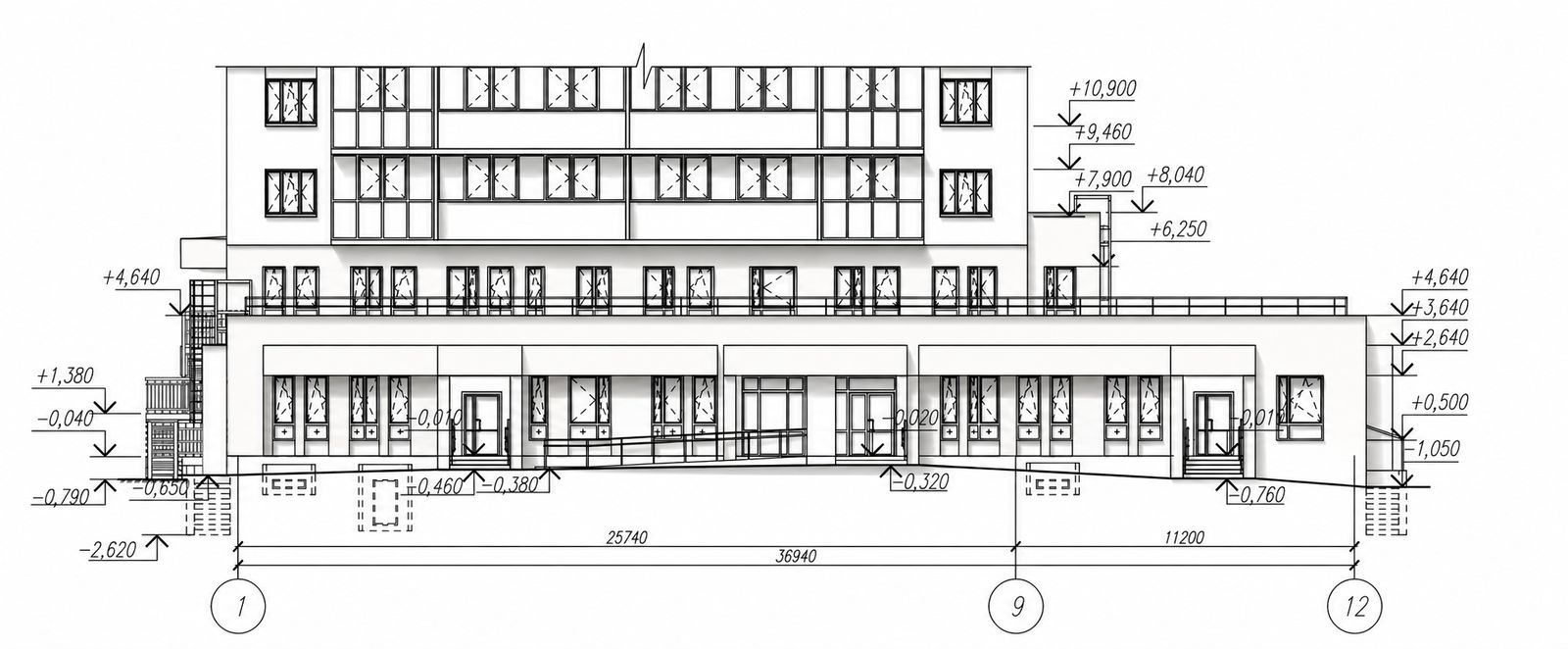

Вход в детский сад организован отдельно от жилой части. Для МГН предусмотрен пандус, а эвакуационные выходы и двери назначены с учетом противопожарных требований.
Основные технико-экономические показатели
| Показатель | Значение | Примечание |
|---|---|---|
| Тип документации | проектная документация, стадия П | встроенно-пристроенная часть жилого дома |
| Назначение | детский сад-ясли на 60 мест | 2-я очередь строительства |
| Локация | Ленобласть | проект 2022 года |
| Класс ответственности | Н, нормальный | срок службы здания 100 лет |
| Степень огнестойкости | II | детский сад — Ф1.1, жилая часть — Ф1.3 |
| Площадь застройки встроенной части | 822,30 м² | стилобат детского сада |
| Общая площадь встроенной части | 979,16 м² | полезная площадь — 859,36 м² |
| Расчетная площадь | 731,23 м² | строительный объем — 3 907,01 м³ |
| Этажность | 15 этажей + стилобат | 1-2 этажи — детский сад, выше — жилая часть |

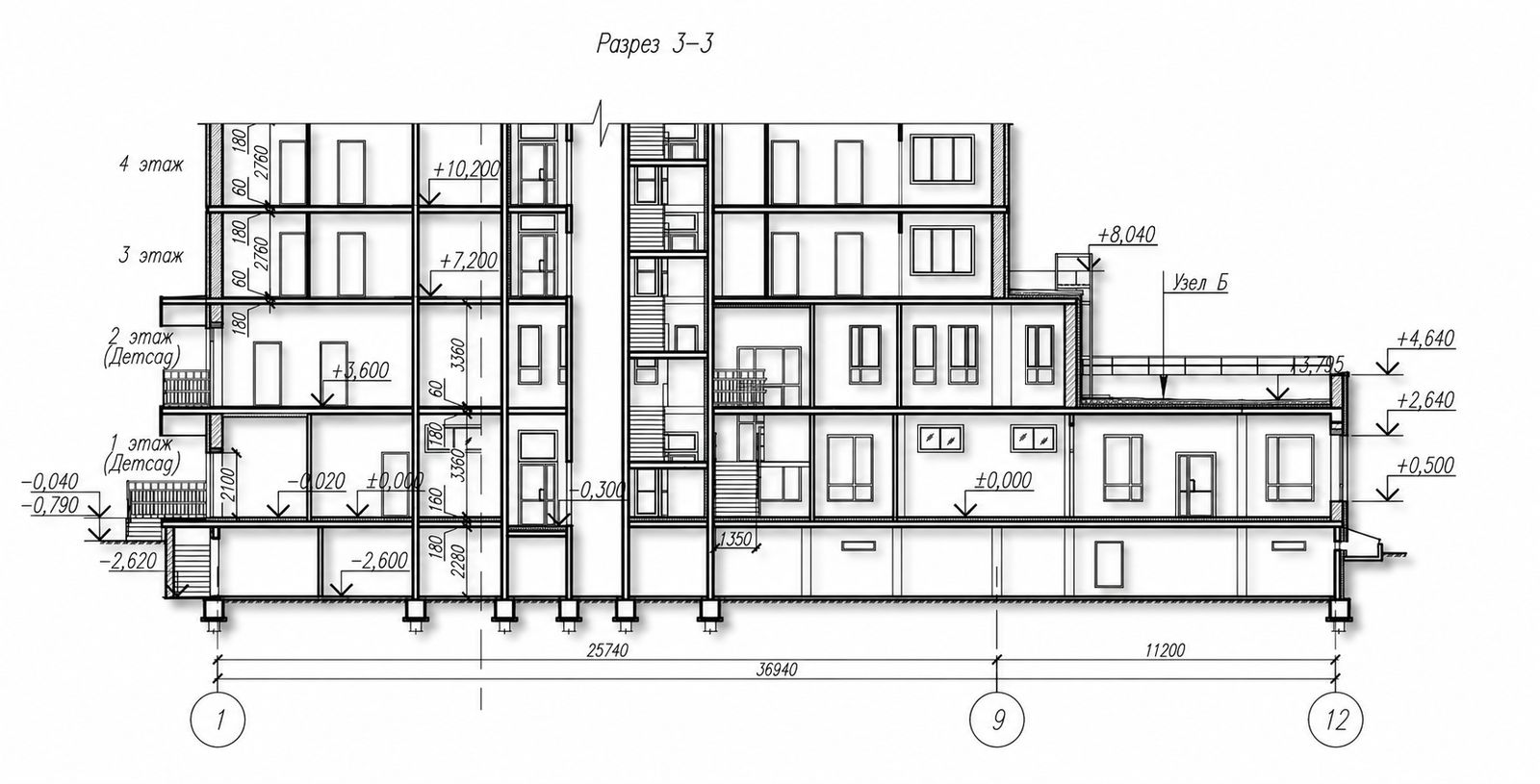

Габариты и высоты
- Стилобат в осях: 36,94 × 19,42 м.
- Жилая башня в осях: 25,74 × 15,84 м.
- Высота технического подполья: 2,26 / 2,94 м.
- Высота 1-го и 2-го этажей: 3,6 м.
- Высота 3-15 этажей: 3,0 м.
- Чердак: 1,79 м; машинное помещение: 2,7 м.
Нормативные требования
- Проект учитывает требования СП 54.13330.2016 по жилым зданиям.
- Для дошкольного учреждения учтены положения СП 252.1325800.2016.
- Предусмотрены решения по доступности для МГН по СП 59.13330.2016.
- В проекте учтены требования по инсоляции, естественному освещению, шумозащите и энергоэффективности.
Конструктивные решения
Каркас и перекрытия
Конструктивная схема здания — монолитный железобетонный каркас с колоннами, диафрагмами жесткости и монолитными перекрытиями толщиной 180 мм.
Наружные стены
В стилобате применены полнотелый кирпич 380 мм, минераловатное утепление 130 мм и декоративная штукатурка. На жилых этажах — газобетонные блоки ВИКТОН D400 толщиной 400 мм с облицовкой цветным керамическим кирпичом.
Кровля
Кровля плоская, неэксплуатируемая, с ПВХ-мембраной и внутренним водостоком. Подземная часть защищается гидроизоляцией Техноэласт в два слоя и утеплением ЭППС 100 мм.
Фасады и заполнения проемов

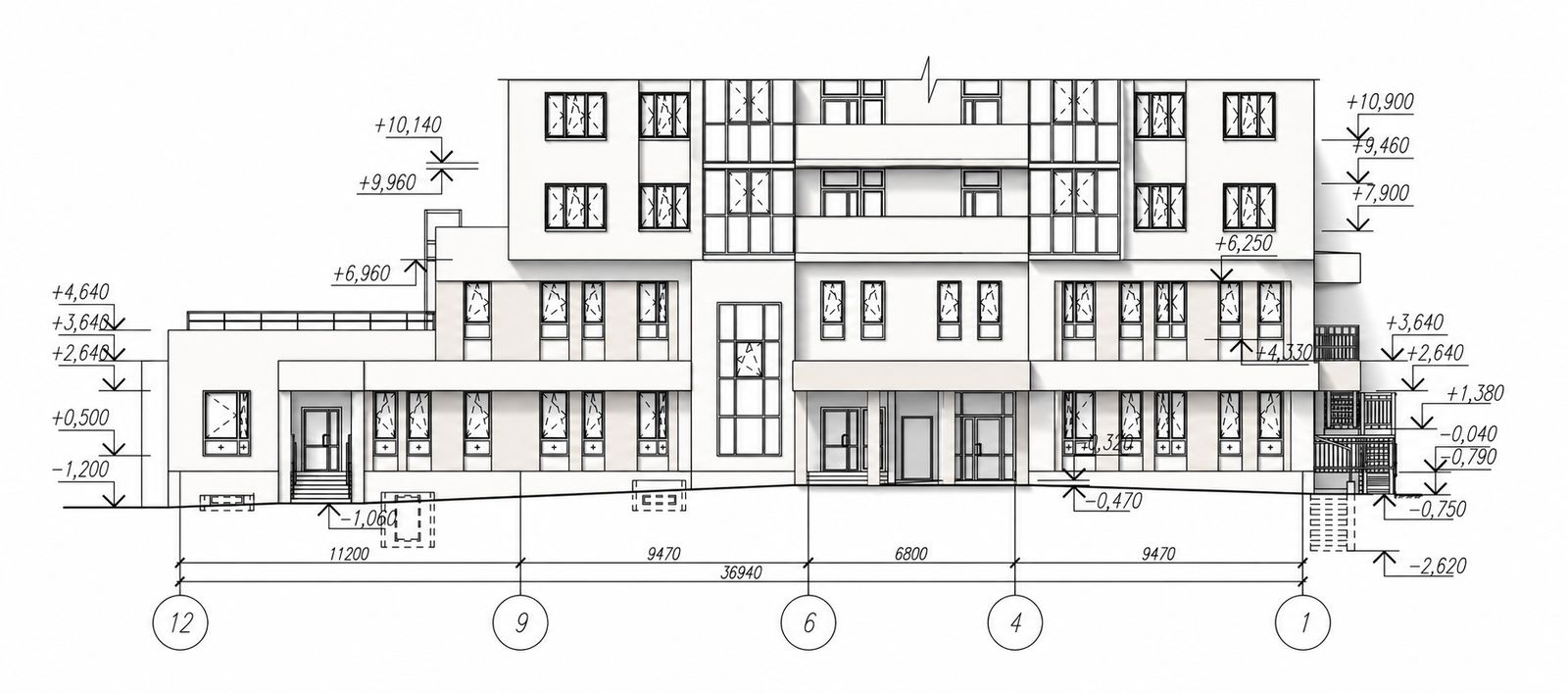

Фасады 1-2 этажей решены с декоративной штукатуркой по утеплению, простенками из композитных панелей и яркими цветовыми акцентами. Для жилой части предусмотрена облицовка цветным керамическим кирпичом: белым, желтым и коричневым.
В детском саду применяются алюминиевые витражи с двухкамерными стеклопакетами. В жилой части запроектированы пластиковые окна с двухкамерными стеклопакетами, витражи МОП и балконов — из алюминиевых профилей.
Энергоэффективность детского сада
| Конструкция | Требуемое R0 | Принято в проекте |
|---|---|---|
| Наружные стены | 3,42 | 3,47 |
| Окна | 0,58 | 0,67 |
| Входные двери | 0,91 | 0,95 |
| Перекрытия над техническим подпольем | 2,9 | 3,6 |
Графические материалы проекта

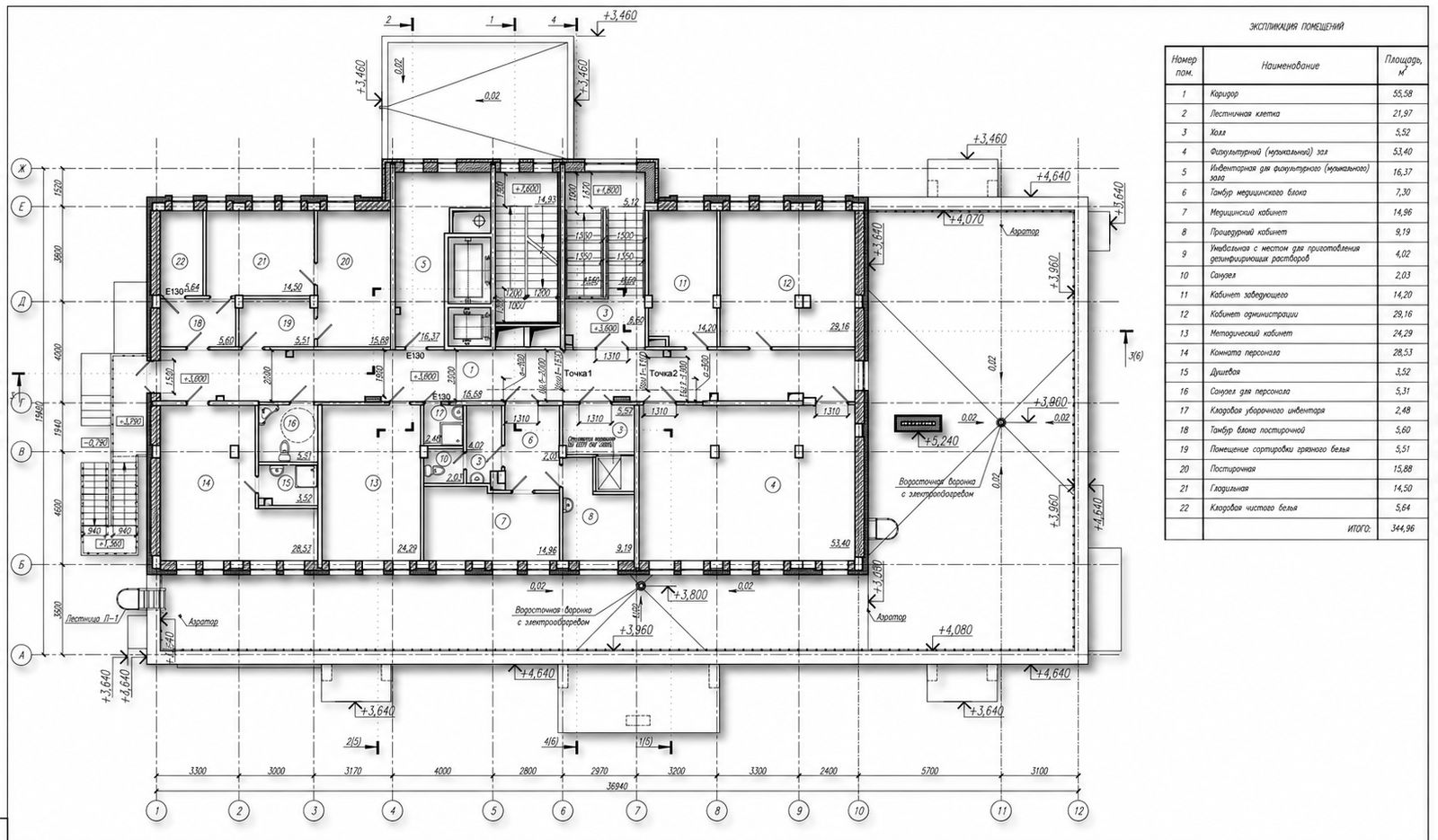

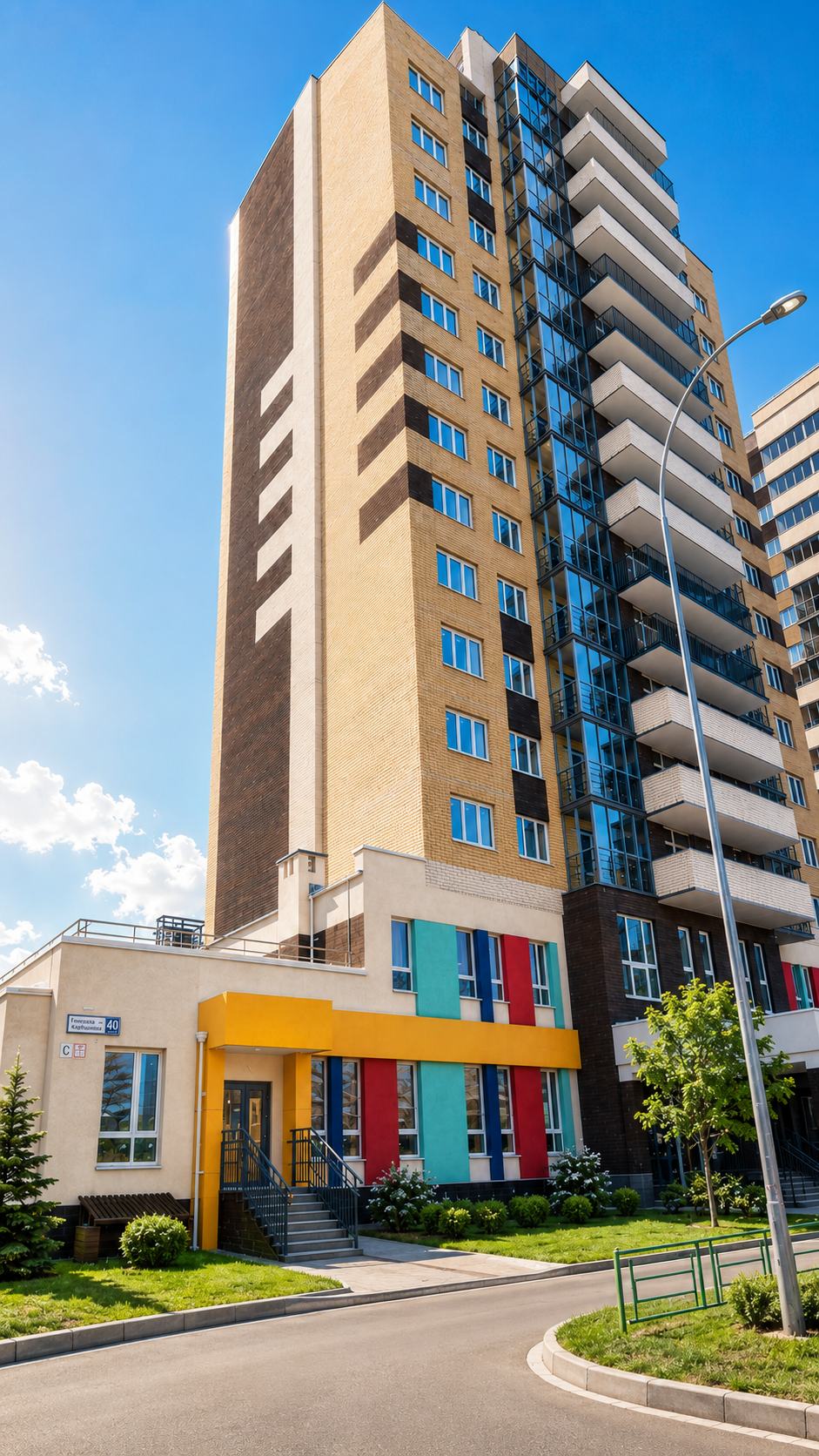

В подборке показаны планировочные решения детского сада, разрезы, фасады и общий вид жилого дома со встроенно-пристроенной дошкольной частью.
