Здание склада ТМЦ
Проектная документация разработана для одноэтажного отапливаемого склада товарно-материальных ценностей в составе цеха подготовки производства и складского хозяйства. Здание предназначено для хранения ТМЦ на площадке горнорудного предприятия.

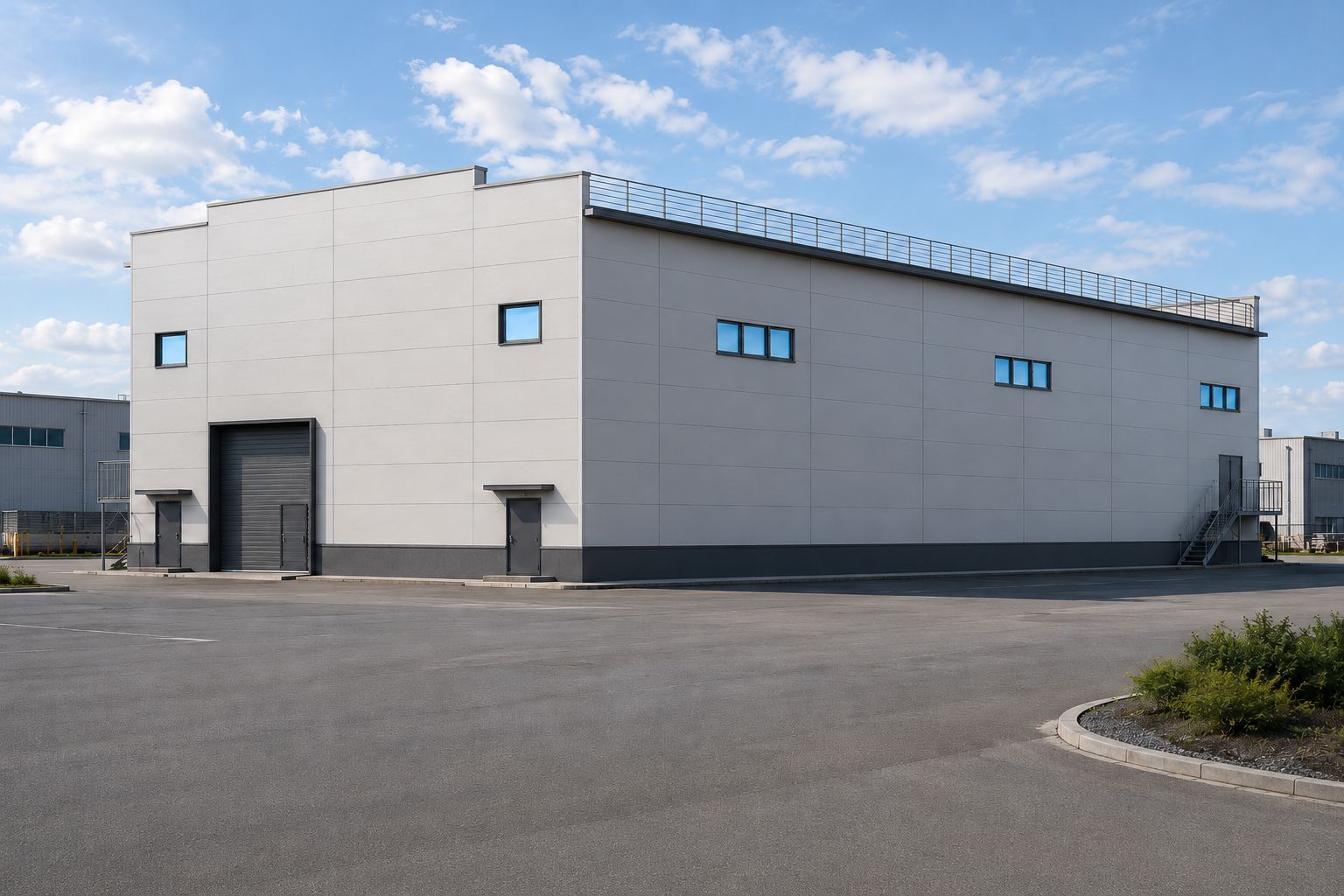

Склад запроектирован как однопролётное прямоугольное здание с металлическим каркасом, стеновыми сэндвич-панелями и двускатной кровлей. В составе предусмотрены основное складское помещение, венткамера, ИТП, электрощитовая и помещение кладовщика.
Кратко о проекте
Назначение
Склад для хранения товарно-материальных ценностей. Постоянные рабочие места в основном складском помещении не предусматриваются.
Погрузка
Разгрузка и перемещение ТМЦ выполняются крановым оборудованием и ричтраком. Для въезда предусмотрены промышленные секционные ворота с калиткой.
Состав
В здании размещены складская зона, венткамера, индивидуальный тепловой пункт, электрощитовая и помещение кладовщика.
Основные параметры
| Показатель | Значение | Проектное решение |
|---|---|---|
| Тип документации | проектная документация, стадия П | здание склада ТМЦ |
| Локация | Ленинградская область | проект 2022 года |
| Назначение | склад товарно-материальных ценностей | производственный склад Ф5.2 |
| Этажность | 1 этаж | однопролётное прямоугольное здание |
| Высота | до конька +11,030 м, архитектурная высота 12,290 м | двускатная кровля с ограждением и снегозадержателями |
| Пожарные характеристики | IV степень огнестойкости, С0, Ф5.2 | категория В по зданию, отдельные помещения В2, В3 и Д |
| Ворота | 4250 × 4700 мм | промышленные секционные утепленные ворота с электроприводом, ручным открыванием и калиткой |
| Фасады | RAL 9016, 5013, 3020, 9023, 9022 | белый основной цвет, синий и красный акценты, серый цоколь и ворота |
Конструктивные решения
- Фундамент — буронабивные сваи с монолитным железобетонным ростверком.
- Каркас — металлические колонны, стропильные фермы и связи.
- Наружные стены — трехслойные сэндвич-панели с минераловатным утеплителем толщиной 150 мм.
- Цоколь — монолитный железобетонный, утепление 120 мм и обшивка стальными металлокассетами.
- Перегородки — сэндвич-панели толщиной 100 мм для зонирования помещений.
- Огнезащита металлоконструкций — окрасочная, с пределами R15 для несущих элементов и покрытия.
Кровля, проемы и полы
- Кровля — система «ТН-Кровля Титан»: профнастил, пароизоляция, минераловатный утеплитель 180 мм, ЦСП и рулонный битумно-полимерный ковер.
- Окна — металлопластиковые блоки 1150 × 1150 мм и 1150 × 3570 мм.
- Двери — наружные металлические утепленные, противопожарные и внутренние стальные огнестойкие.
- Полы основного склада — фибробетон с упрочняющей пропиткой и окраской.
- Полы технических помещений — наливные полимерные; в помещении кладовщика — линолеум по сборной стяжке.
Энергоэффективность и шумозащита
Теплозащита обеспечена компактной формой здания, стеновыми сэндвич-панелями с эффективным утеплителем, утепленными воротами и дверями, герметизацией стыков и доводчиками на дверных блоках.
Защита от шума и вибрации учитывает слоистые ограждающие конструкции, виброизоляцию оборудования, гибкие вставки воздуховодов, уплотнители в притворах окон и дверей, а также каркасно-обшивные перегородки с Rw = 50 дБ.
Графические материалы проекта

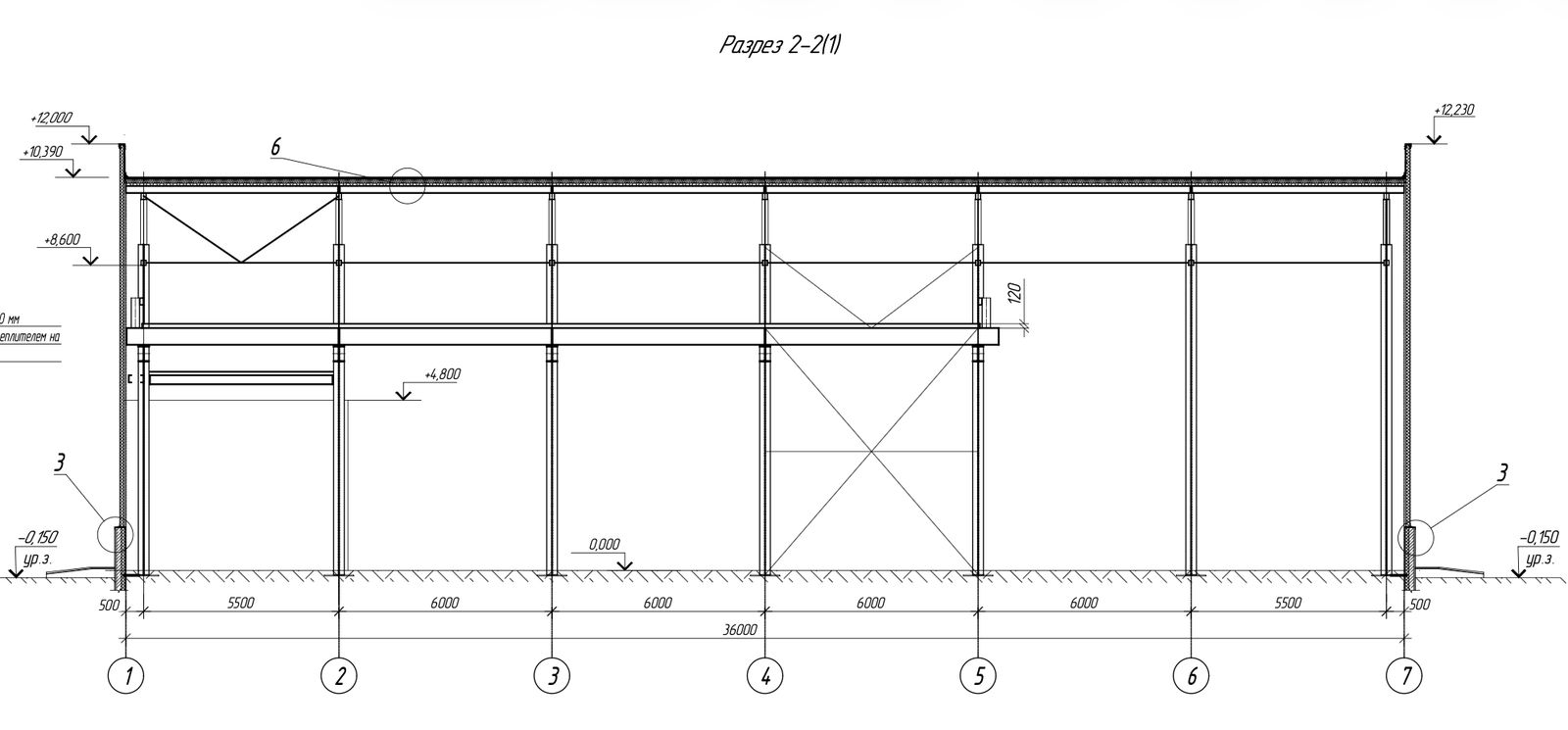

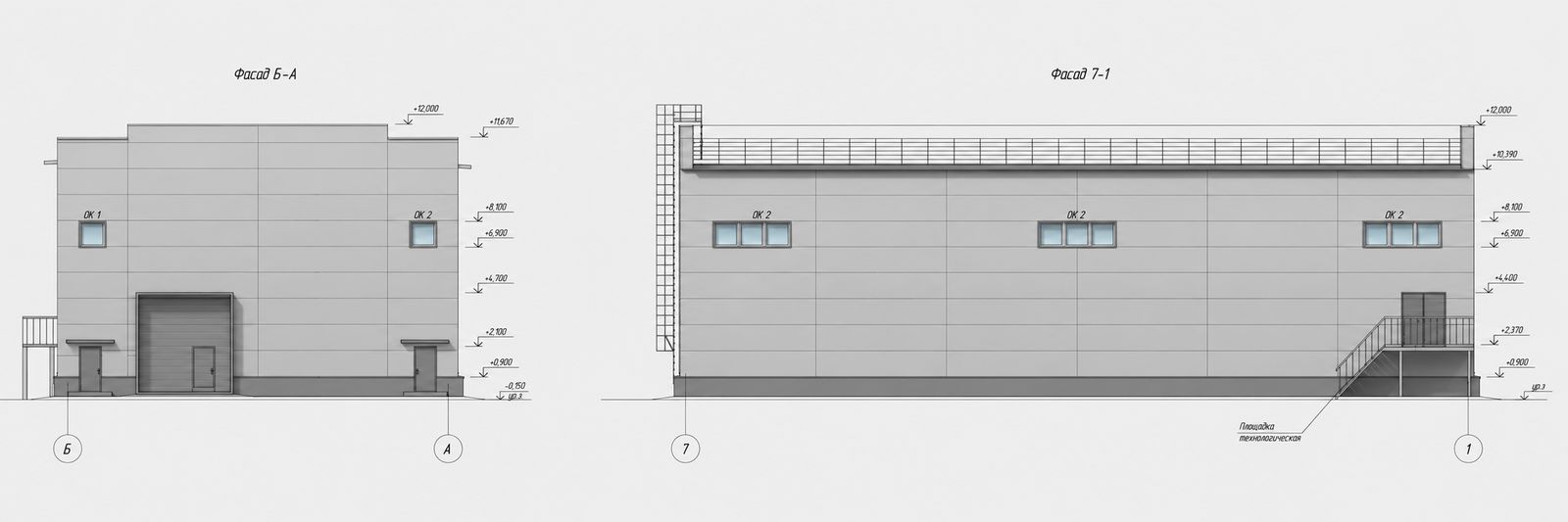

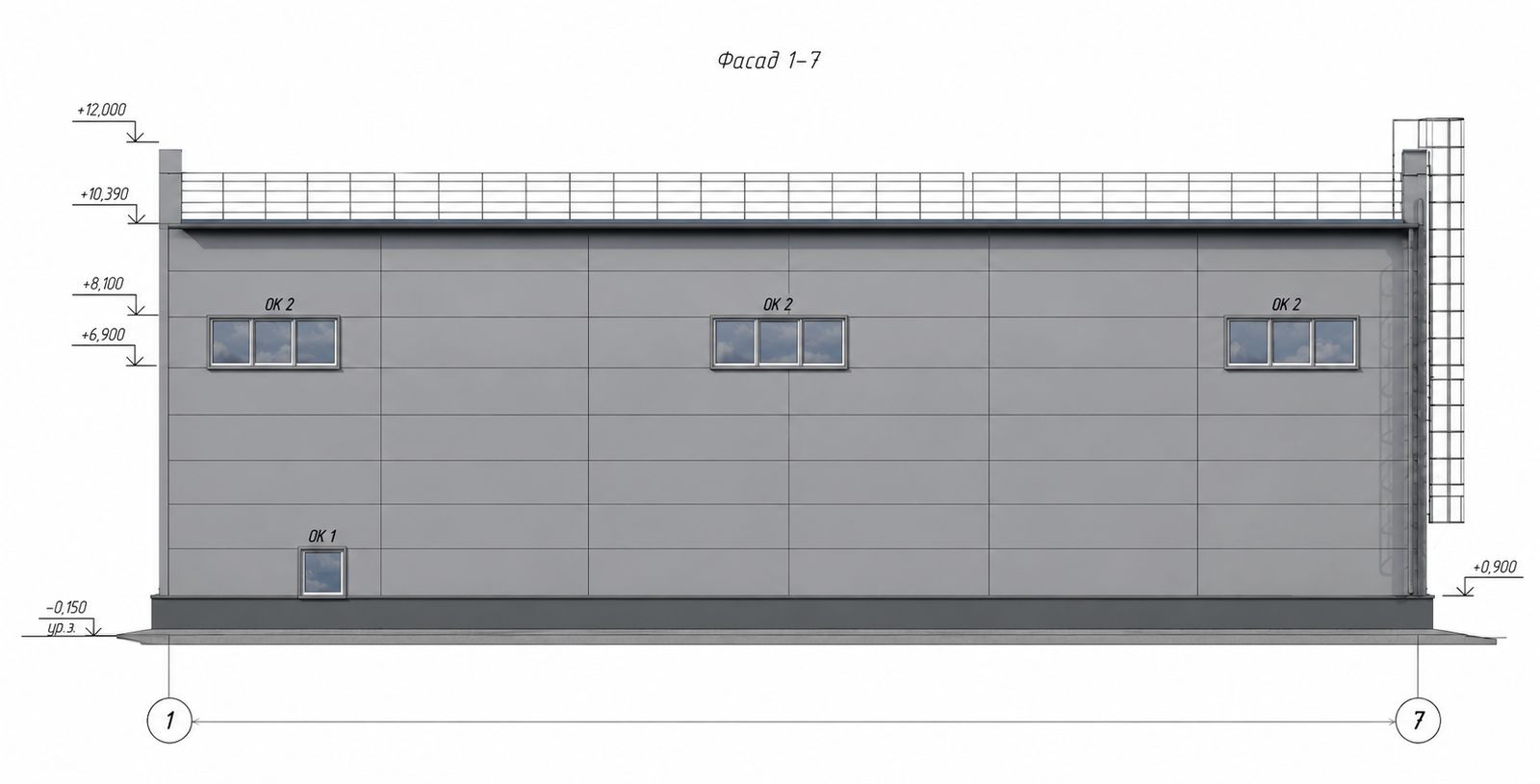

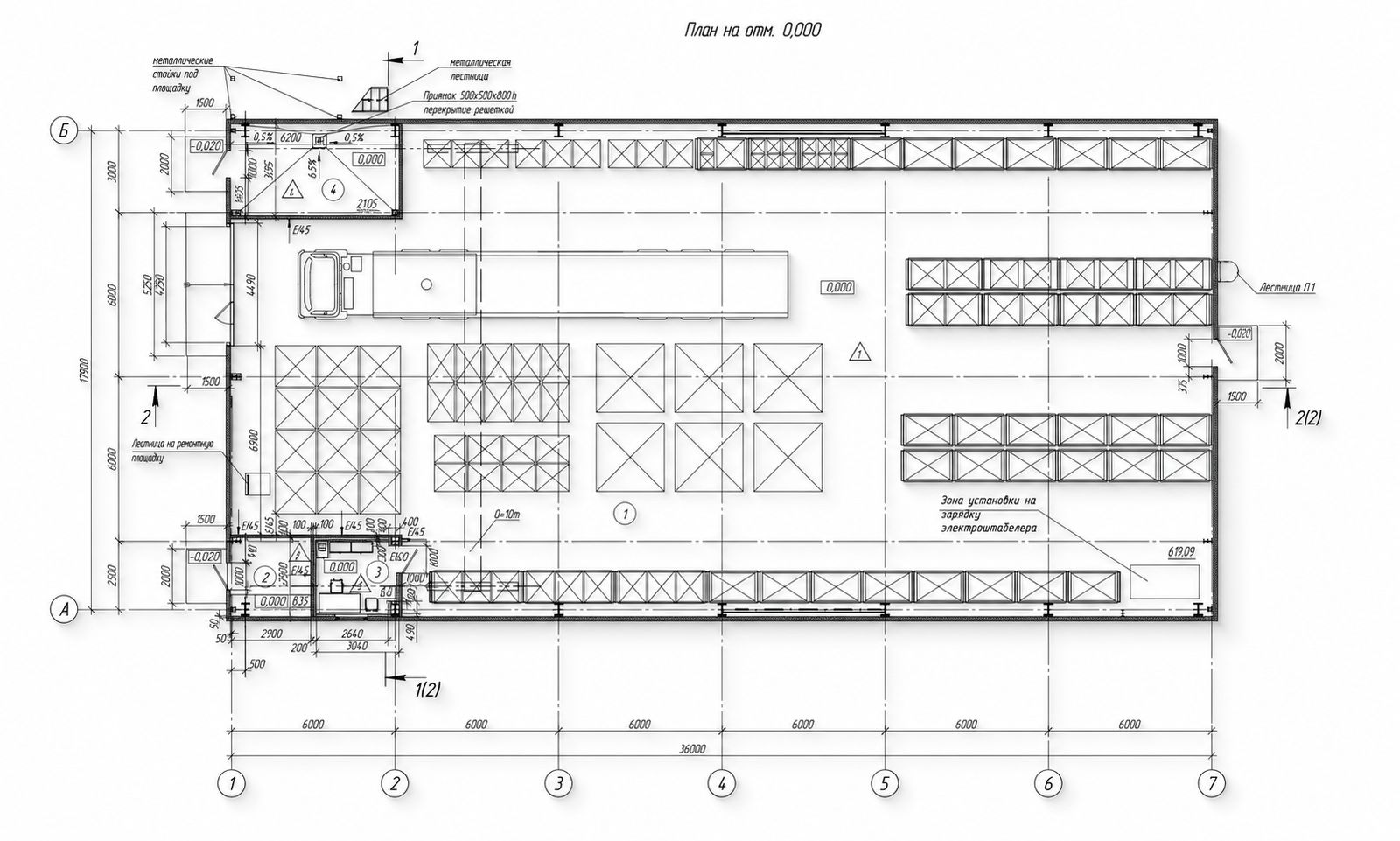

В подборке показаны план склада, разрез по металлическому каркасу и фасадные решения с секционными воротами, цоколем, окнами и ограждением кровли.
